ESP32 - RTC Module - LCD
In deze tutorial begeleiden wij u stap voor stap bij het maken van een LCD-klok met een ESP32, met de volgende stappen:
- Het uitlezen van de huidige datum en tijd van een DS3231 RTC-module en deze weergeven op een 16x2 LCD I2C.
- Het uitlezen van de huidige datum en tijd van een DS1307 RTC-module en deze weergeven op een 16x2 LCD I2C.
U heeft de keuze uit twee RTC-modules: DS3231 en DS1307. Om u te helpen bij het maken van een goede keuze, verwijzen wij u naar de vergelijking beschreven in DS3231 vs DS1307.
Deze tutorial geeft een stapsgewijze handleiding voor het integreren van de ESP32 met zowel de DS3231 als de DS1307 RTC-module, om nauwkeurige datum- en tijdinformatie weer te geven op een 16x2 LCD I2C scherm.
Hardware Benodigd
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over LCD, DS3231 en DS1307 RTC-module
Bent u niet bekend met LCD, DS3231 en DS1307, inclusief hun pinouts, werking en programmering? Verken dan de uitgebreide tutorials over deze onderwerpen hieronder:
LCD en RTC Bibliotheken Installeren
- Klik op het Libraries-icoon in de linkerzijbalk van de Arduino IDE.
- Zoek op “LiquidCrystal I2C”, en vind de LiquidCrystal_I2C bibliotheek van Frank de Brabander
- Klik op de Install-knop om de LiquidCrystal_I2C bibliotheek te installeren.
- Zoek op “RTClib”, en vind de RTC bibliotheek van Adafruit
- Klik op de Install-knop om de RTC bibliotheek te installeren.
- Mogelijk wordt u gevraagd om afhankelijkheden voor de bibliotheek te installeren
- Installeer alle afhankelijkheden door te klikken op de Install All-knop.
Tijd uitlezen van DS3231 RTC-module en weergeven op LCD

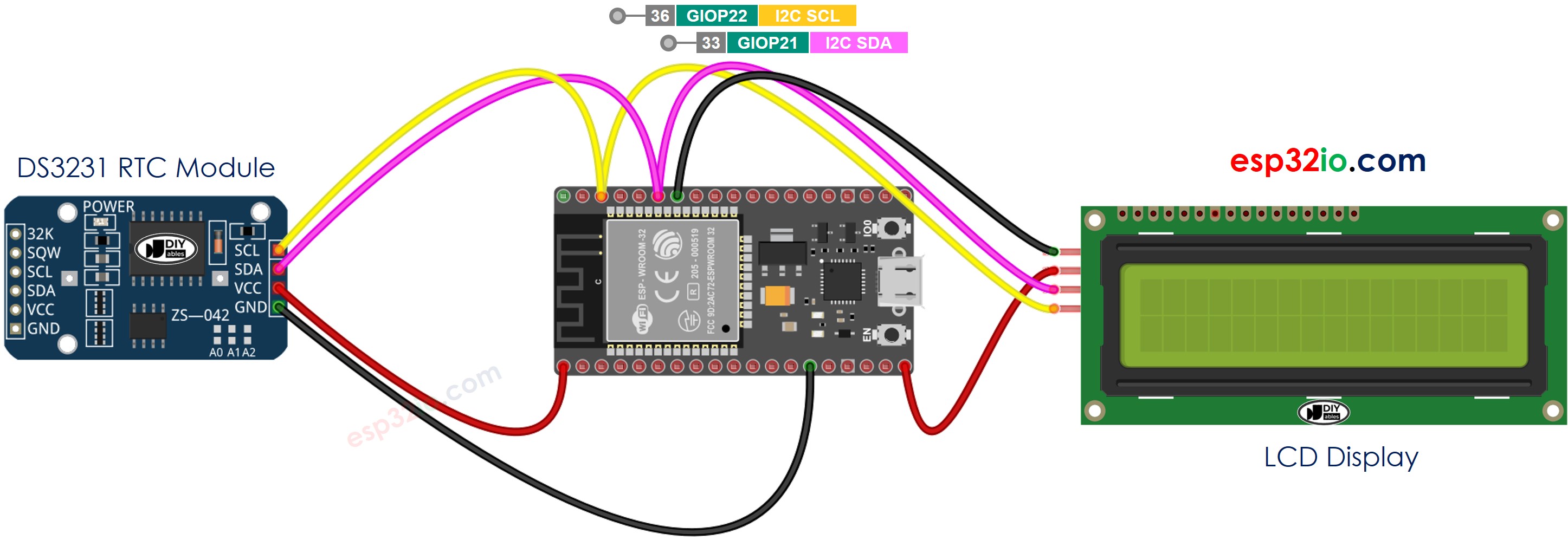

Aansluitschema
This image is created using Fritzing. Click to enlarge image
ESP32 Code - DS3231 en LCD
/*
* Deze ESP32 code is ontwikkeld door newbiely.nl
* Deze ESP32 code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/esp32/esp32-rtc-module-lcd
*/
#include <LiquidCrystal_I2C.h>
#include <RTClib.h>
LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows
RTC_DS3231 rtc;
void setup() {
Serial.begin(9600);
lcd.init(); // initialize the lcd
lcd.backlight(); // open the backlight
// SETUP RTC MODULE
if (!rtc.begin()) {
Serial.println("RTC module is NOT found");
Serial.flush();
while (true)
;
}
// automatically sets the RTC to the date & time on PC this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
}
void loop() {
DateTime now = rtc.now();
int year = now.year();
int month = now.month();
int day = now.day();
int hour = now.hour();
int minute = now.minute();
int second = now.second();
lcd.clear();
lcd.setCursor(0, 0); // start to print at the first row
lcd.print("Date: ");
lcd.print(year);
lcd.print("/");
lcd.print(month);
lcd.print("/");
lcd.print(day);
lcd.setCursor(0, 1); // start to print at the second row
lcd.print("Time: ");
lcd.print(hour);
lcd.print(":");
lcd.print(minute);
lcd.print(":");
lcd.print(second);
delay(1000); // Update every second
}
Snelle stappen
- Als dit uw eerste keer is dat u ESP32 gebruikt, zie dan hoe u de omgeving instelt voor ESP32 in Arduino IDE.
- Maak de aansluitingen volgens de afbeelding hierboven.
- Verbind de ESP32 met uw pc via een micro-USB-kabel.
- Open de Arduino IDE op uw pc.
- Selecteer het juiste ESP32 board (bijvoorbeeld ESP32 Dev Module) en de juiste COM-poort.
- Kopieer de bovenstaande code en open deze in de Arduino IDE.
- Klik op de Upload-knop in Arduino IDE om de code naar de ESP32 te uploaden.
- Bekijk het resultaat op het LCD-scherm.
Tijd uitlezen van DS1307 RTC-module en weergeven op LCD

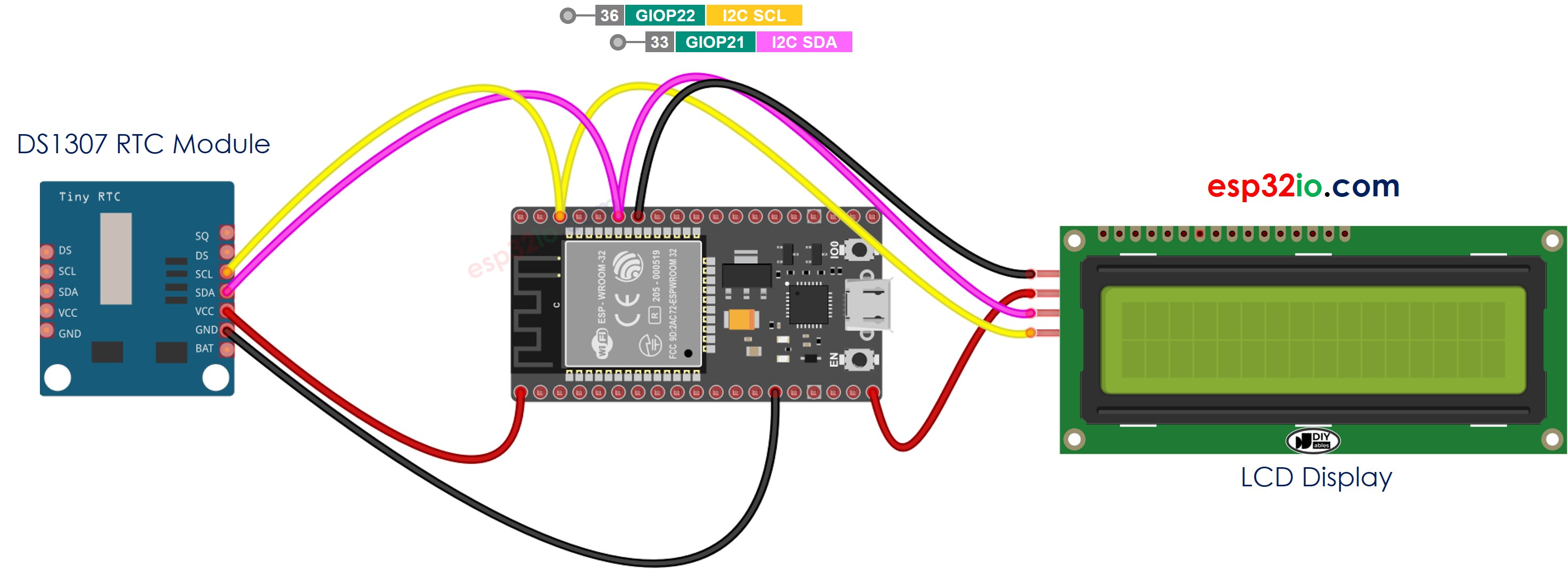

Aansluitschema
This image is created using Fritzing. Click to enlarge image
ESP32 Code - DS1307 en LCD
/*
* Deze ESP32 code is ontwikkeld door newbiely.nl
* Deze ESP32 code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/esp32/esp32-rtc-module-lcd
*/
#include <LiquidCrystal_I2C.h>
#include <RTClib.h>
LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows
RTC_DS1307 rtc;
void setup() {
Serial.begin(9600);
lcd.init(); // initialize the lcd
lcd.backlight(); // open the backlight
// SETUP RTC MODULE
if (!rtc.begin()) {
Serial.println("RTC module is NOT found");
Serial.flush();
while (true)
;
}
// automatically sets the RTC to the date & time on PC this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
}
void loop() {
DateTime now = rtc.now();
int year = now.year();
int month = now.month();
int day = now.day();
int hour = now.hour();
int minute = now.minute();
int second = now.second();
lcd.clear();
lcd.setCursor(0, 0); // start to print at the first row
lcd.print("Date: ");
lcd.print(year);
lcd.print("/");
lcd.print(month);
lcd.print("/");
lcd.print(day);
lcd.setCursor(0, 1); // start to print at the second row
lcd.print("Time: ");
lcd.print(hour);
lcd.print(":");
lcd.print(minute);
lcd.print(":");
lcd.print(second);
delay(1000); // Update every second
}
Snelle stappen
- Als dit uw eerste keer is dat u ESP32 gebruikt, zie dan hoe u de omgeving instelt voor ESP32 in Arduino IDE.
- Maak de aansluitingen volgens de afbeelding hierboven.
- Verbind de ESP32 met uw pc via een micro-USB-kabel.
- Open de Arduino IDE op uw pc.
- Selecteer het juiste ESP32 board (bijvoorbeeld ESP32 Dev Module) en de juiste COM-poort.
- Kopieer de bovenstaande code en open deze in de Arduino IDE.
- Klik op de Upload-knop in Arduino IDE om de code naar de ESP32 te uploaden.
- Bekijk het resultaat op het LCD-scherm.
