Arduino - 7-segmentklok
In deze tutorial gaan we leren hoe u een 7-segmentklok maakt met Arduino. In detail behandelen we twee gevallen:
- Arduino leest de tijd (minuut en seconde) van de DS3231 RTC-module en geeft deze weer op het TM1637 4-cijferige 7-segmentdisplay
- Arduino leest de tijd (uur en minuut) van de DS3231 RTC-module en geeft deze weer op het TM1637 4-cijferige 7-segmentdisplay
U kunt ook de DS1307 RTC-module gebruiken in plaats van de DS3231 door slechts één regel code aan te passen. Zie DS3231 vs DS1307
Hardware Benodigd
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over TM1637 display, DS3231 en DS1307 RTC-modules
Als u niet bekend bent met het TM1637 7-segmentdisplay, de DS3231 en DS1307 (pinout, werking, programmeren ...), leer dan meer over deze modules in de volgende tutorials:
Installeer TM1637 en RTC Libraries

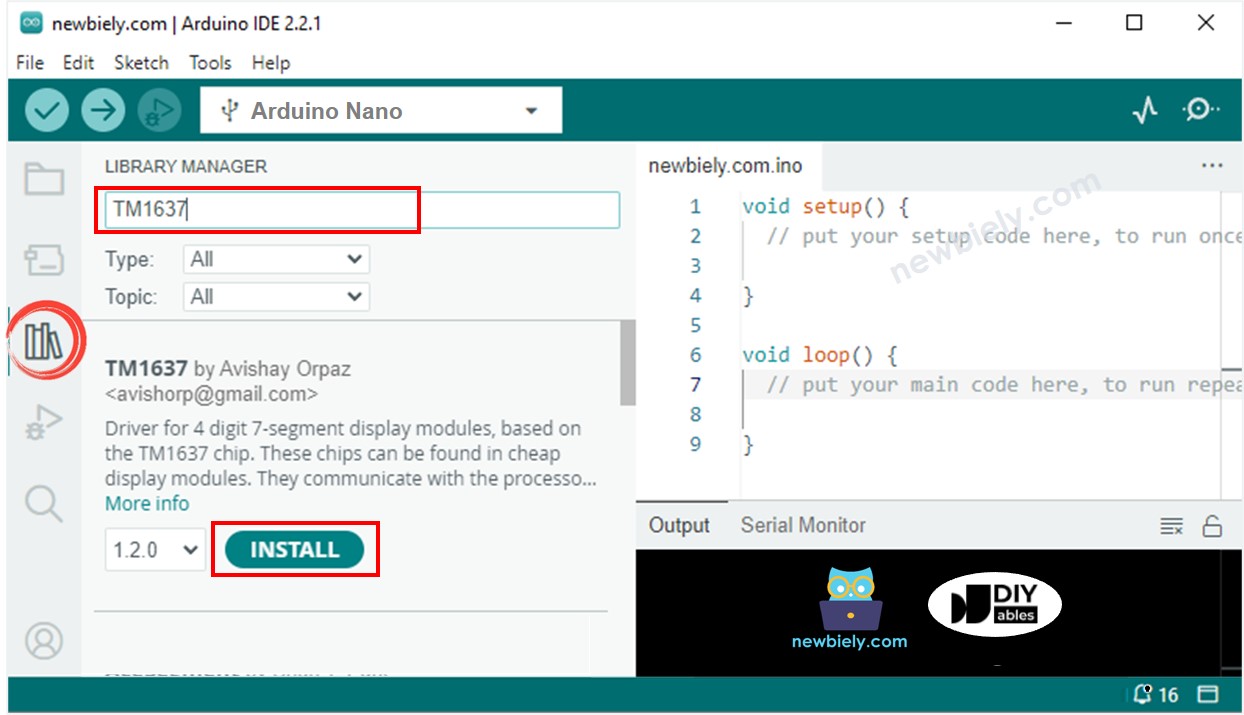

- Navigeer naar het Libraries icoon in de zijbalk van de Arduino IDE.
- Zoek naar “TM1637” en selecteer de TM1637Display library van Avishay Orpaz
- Klik op de Installeren knop.
- Zoek daarna naar “RTClib” en selecteer de RTC library van Adafruit. Deze library werkt zowel met de DS3231 als de DS1307
- Klik op de Installeren knop om de RTC-library te installeren.
- Mogelijk wordt u gevraagd om extra afhankelijkheden te installeren
- Klik op de Installeer Alles knop om alle afhankelijkheden te installeren.
Bekabelingsschema

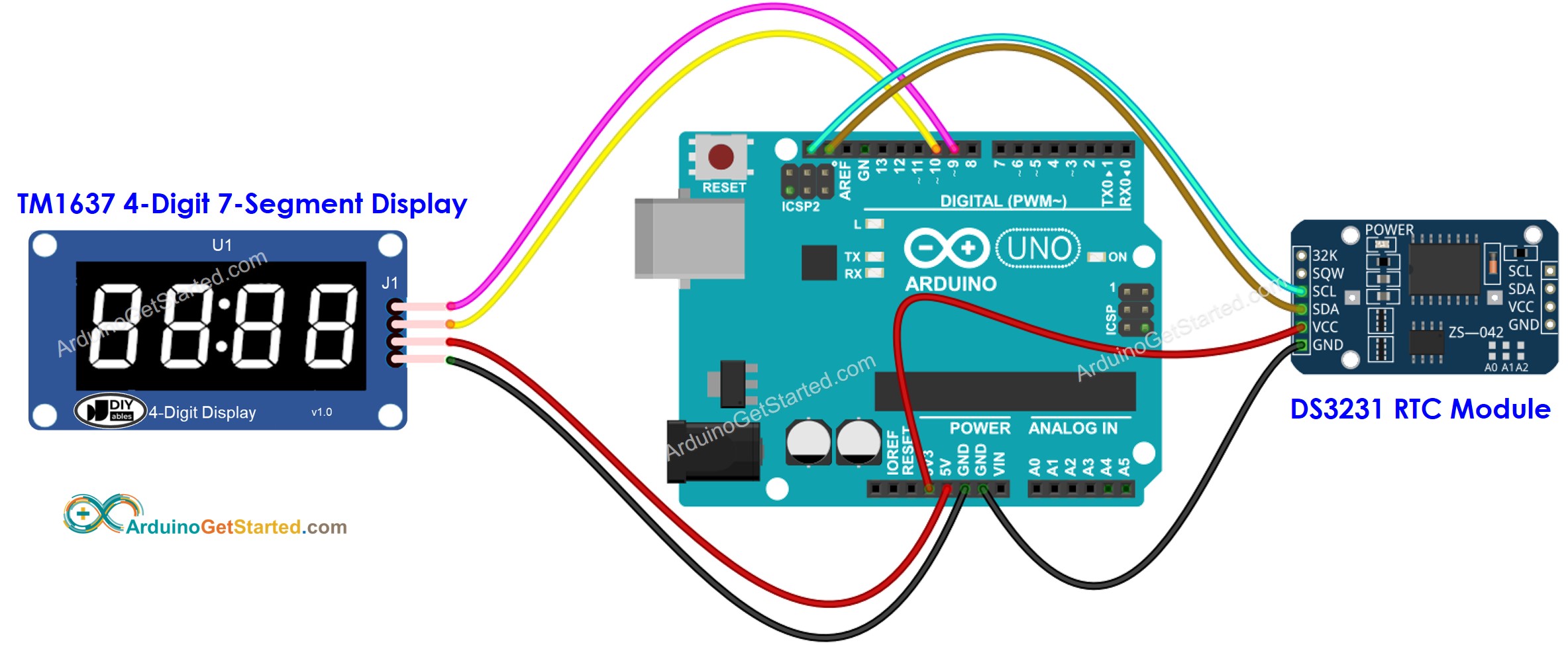

- Het bekabelingsschema tussen Arduino, TM1637 4-cijferig 7-segmentdisplay en de DS3231 RTC-module.
This image is created using Fritzing. Click to enlarge image

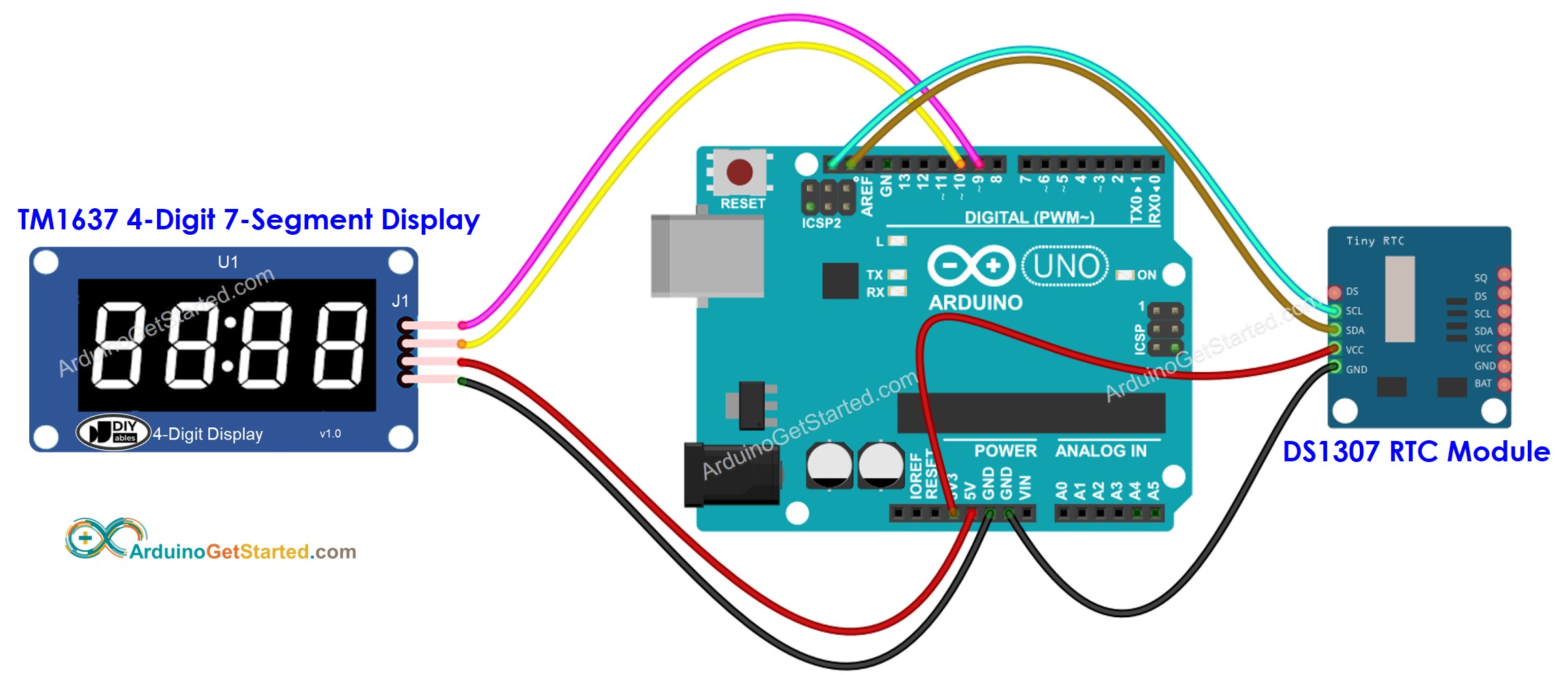

- Het bekabelingsschema tussen Arduino, TM1637 4-cijferig 7-segmentdisplay en de DS1307 RTC-module.
This image is created using Fritzing. Click to enlarge image
Arduino Code - Weergeven van minuten en seconden op het 7-segmentdisplay
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-7-segment-clock
*/
#include <TM1637Display.h>
#include <RTClib.h>
// define the connections pins
#define CLK 9
#define DIO 10
// create a display object of type TM1637Display
TM1637Display display = TM1637Display(CLK, DIO);
RTC_DS1307 rtc;
// RTC_DS3231 rtc; // uncomment this line and comment the above line if using DS3231 module
unsigned long time_m = 0; // the variable to store minute
unsigned long time_s = 0; // the variable to store second
unsigned long last_s = 0; // the variable to store the last updated second
void setup() {
Serial.begin(9600);
display.clear();
display.setBrightness(7); // set the brightness to 7 (0:dimmest, 7:brightest)
// SETUP RTC MODULE
if (!rtc.begin()) {
Serial.println("Couldn't find RTC");
Serial.flush();
while (true)
;
}
// automatically sets the RTC to the date & time on PC this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
}
void loop() {
DateTime now = rtc.now();
time_m = now.minute();
time_s = now.second();
if (time_s != last_s) { // only update if changed
unsigned long time = time_m * 100 + time_s;
display.showNumberDecEx(time, 0b11100000, false, 4, 0);
Serial.print(time_m);
Serial.print(":");
Serial.println(time_s);
last_s = time_s;
}
}
Snelle Stappen
- Kopieer bovenstaand codevoorbeeld en open het met de Arduino IDE
- Klik op de Upload knop in de Arduino IDE om de code op de Arduino te zetten
- Bekijk het resultaat op de Seriële Monitor en het TM1637 display
Code-uitleg
Lees de regel-voor-regel uitleg terug in de commentaarregels van de broncode!
Als u de DS1307 RTC-module in plaats van de DS3231 wilt gebruiken, hoeft u slechts één regel in de code te deactiveren/activeren zoals aangegeven in de code
Arduino Code - Weergeven van uren en minuten op het 7-segmentdisplay
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-7-segment-clock
*/
#include <TM1637Display.h>
#include <RTClib.h>
// define the connections pins
#define CLK 9
#define DIO 10
// create a display object of type TM1637Display
TM1637Display display = TM1637Display(CLK, DIO);
RTC_DS1307 rtc;
// RTC_DS3231 rtc; // uncomment this line and comment the above line if using DS3231 module
unsigned long time_h = 0; // the variable to store hour
unsigned long time_m = 0; // the variable to store minute
unsigned long last_m = 0; // the variable to store the last updated hour
void setup() {
Serial.begin(9600);
display.clear();
display.setBrightness(7); // set the brightness to 7 (0:dimmest, 7:brightest)
// SETUP RTC MODULE
if (!rtc.begin()) {
Serial.println("Couldn't find RTC");
Serial.flush();
while (true)
;
}
// automatically sets the RTC to the date & time on PC this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
}
void loop() {
DateTime now = rtc.now();
time_h = now.hour();
time_m = now.minute();
if (time_m != last_m) { // only update if changed
unsigned long time = time_h * 100 + time_m;
display.showNumberDecEx(time, 0b11100000, false, 4, 0);
Serial.print(time_h);
Serial.print(":");
Serial.println(time_m);
last_m = time_m;
}
}
