Arduino - Geluidsensor - Servo Motor
In deze tutorial verkennen we hoe u een geluidsensor kunt gebruiken om een servo motor aan te sturen. We duiken specifiek in twee interessante toepassingen:
- Geluidsschakelaar: Wanneer geluid wordt gedetecteerd (bijvoorbeeld een klap), draait de Arduino de servo motor naar 90 graden als deze op 0 graden staat, en terug naar 0 graden als deze op 90 graden staat.
- Geluid-geactiveerde relais: Bij het detecteren van geluid draait de Arduino de servo motor gedurende een bepaalde tijd naar 90 graden, en daarna weer terug naar 0 graden.
Hardware Benodigd
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over Servo Motor en Geluidsensor
Als u nog niet bekend bent met servo motoren en geluidsensoren (pinout, werking, programmeren ...), leer er dan meer over in de volgende tutorials:

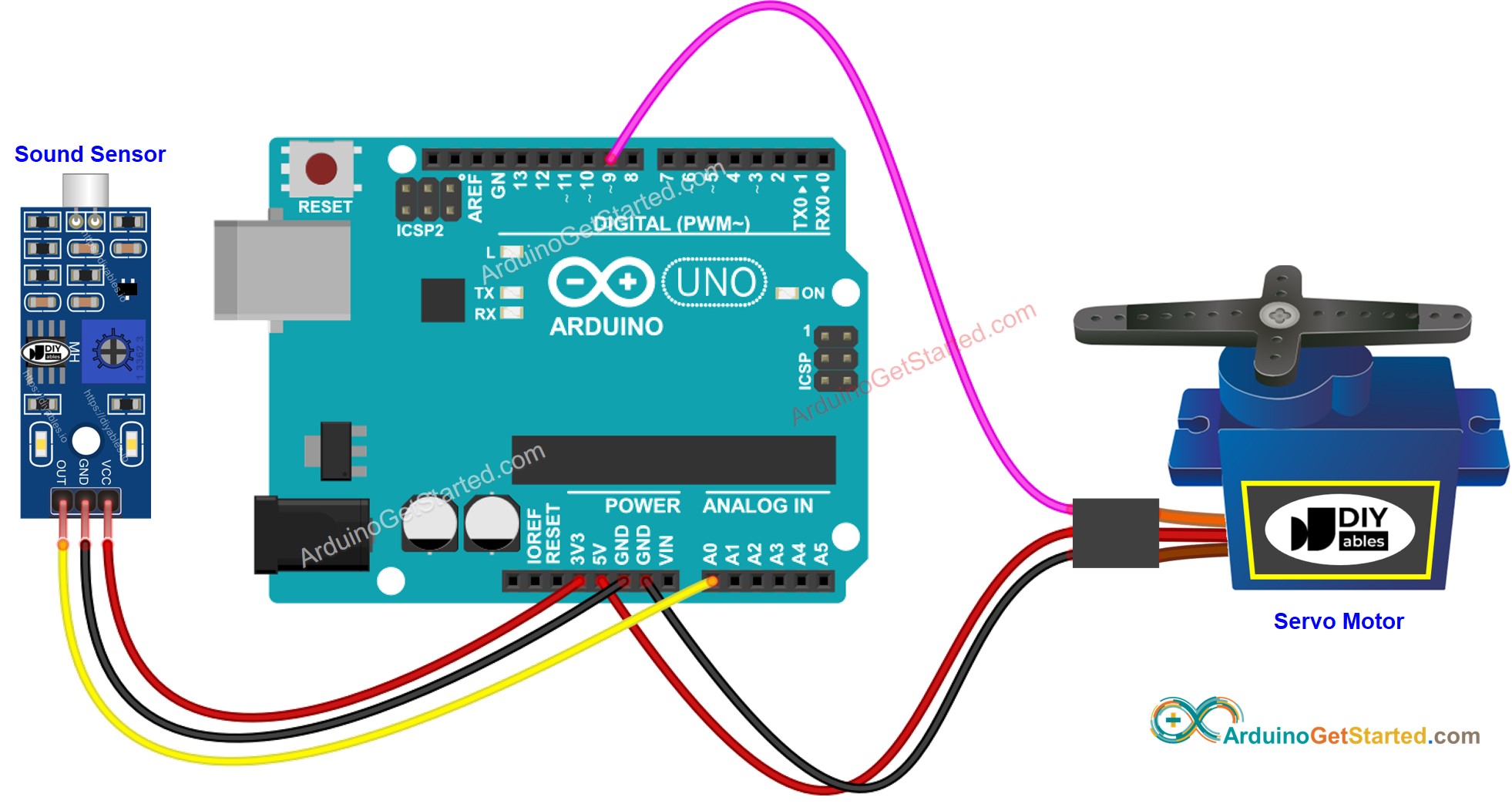

Aansluitschema
This image is created using Fritzing. Click to enlarge image
Arduino Code - Geluidsschakelaar wisselt hoek van Servo Motor
De onderstaande code wisselt de hoek van de servo motor tussen 0 en 90 graden telkens wanneer geluid wordt gedetecteerd.
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-sound-sensor-servo-motor
*/
#include <Servo.h>
#define SENSOR_PIN A0 // Arduino pin connected to sound sensor's pin
#define SERVO_PIN 9 // Arduino pin connected to servo motor's pin
Servo servo; // create servo object to control a servo
// variables will change:
int angle = 0; // the current angle of servo motor
int lastSoundState; // the previous state of sound sensor
int currentSoundState; // the current state of sound sensor
void setup() {
Serial.begin(9600); // initialize serial
pinMode(SENSOR_PIN, INPUT); // set arduino pin to input mode
servo.attach(SERVO_PIN); // attaches the servo on pin 9 to the servo object
servo.write(angle);
currentSoundState = digitalRead(SENSOR_PIN);
}
void loop() {
lastSoundState = currentSoundState; // save the last state
currentSoundState = digitalRead(SENSOR_PIN); // read new state
if (lastSoundState == HIGH && currentSoundState == LOW) { // state change: HIGH -> LOW
Serial.println("The sound has been detected");
// change angle of servo motor
if (angle == 0)
angle = 90;
else if (angle == 90)
angle = 0;
// control servo motor arccoding to the angle
servo.write(angle);
}
}
Snel aan de slag
- Verbind de Arduino met de PC via de USB-kabel
- Open de Arduino IDE en selecteer het juiste board en de juiste poort
- Kopieer de bovenstaande code en open deze in de Arduino IDE
- Klik op de Upload knop in de Arduino IDE om de code naar de Arduino te uploaden
- Klap met uw handen vlak voor de geluidsensor
- Observeer de beweging van de servo motor
Arduino Code - Geluid-geactiveerde Servo Motor voor een bepaalde tijd
De onderstaande code draait de servo motor naar 90 graden gedurende een bepaalde tijd zodra geluid wordt gedetecteerd. Na deze tijd roteert de servo motor terug naar 0 graden.
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-sound-sensor-servo-motor
*/
#include <Servo.h>
#define SENSOR_PIN A0 // Arduino pin connected to sound sensor's pin
#define SERVO_PIN 9 // Arduino pin connected to servo motor's pin
#define TIME_PERIOD 5000 // in milliseconds
Servo servo; // create servo object to control a servo
// variables will change:
int lastSoundState; // the previous state of sound sensor
int currentSoundState; // the current state of sound sensor
void setup() {
Serial.begin(9600); // initialize serial
pinMode(SENSOR_PIN, INPUT); // set arduino pin to input mode
servo.attach(SERVO_PIN); // attaches the servo on pin 9 to the servo object
servo.write(0);
currentSoundState = digitalRead(SENSOR_PIN);
}
void loop() {
lastSoundState = currentSoundState; // save the last state
currentSoundState = digitalRead(SENSOR_PIN); // read new state
if (lastSoundState == HIGH && currentSoundState == LOW) { // state change: HIGH -> LOW
Serial.println("The sound has been detected");
servo.write(90); // control servo motor to 90 degree
delay(TIME_PERIOD);
servo.write(0); // control servo motor to 0 degree
}
}
Let op: de bovenstaande code maakt gebruik van de delay()-functie voor eenvoud. Echter, als u extra code toevoegt, kan de uitvoering tijdens de delay-tijd geblokkeerd worden. Om dit te voorkomen, gebruikt de volgende code een niet-blokkerende methode via de millis()-functie in plaats van delay om blokkering te voorkomen.
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-sound-sensor-servo-motor
*/
#include <Servo.h>
#define SENSOR_PIN A0 // Arduino pin connected to sound sensor's pin
#define SERVO_PIN 9 // Arduino pin connected to servo motor's pin
#define TIME_PERIOD 5000 // in milliseconds
Servo servo; // create servo object to control a servo
// variables will change:
int lastSoundState; // the previous state of sound sensor
int currentSoundState; // the current state of sound sensor
unsigned long lastTime; // the current state of sound sensor
int angle = 0;
void setup() {
Serial.begin(9600); // initialize serial
pinMode(SENSOR_PIN, INPUT); // set arduino pin to input mode
servo.attach(SERVO_PIN); // attaches the servo on pin 9 to the servo object
servo.write(angle);
currentSoundState = digitalRead(SENSOR_PIN);
}
void loop() {
lastSoundState = currentSoundState; // save the last state
currentSoundState = digitalRead(SENSOR_PIN); // read new state
if (lastSoundState == HIGH && currentSoundState == LOW) { // state change: HIGH -> LOW
Serial.println("The sound has been detected");
angle = 90;
servo.write(angle); // control servo motor to 90 degree
lastTime = millis();
}
if (angle == 90 && (millis() - lastTime) > TIME_PERIOD) {
angle = 0;
servo.write(angle); // control servo motor to 0 degree
}
}
