Arduino - Temperatuur en Vochtigheid Sensor

In deze tutorial leert u:

De verschillen tussen DHT11 en DHT22 temperatuur- en vochtigheidssensor
Hoe u temperatuur- en vochtigheidswaarden leest van DHT11 met Arduino
Hoe u temperatuur- en vochtigheidswaarden leest van DHT22 met Arduino

Als u alleen temperatuur wilt meten, raden wij het gebruik aan van een waterdichte DS18B20 temperatuursensor. Het is een goedkope en nette sensor die u in warm of koud water kunt plaatsen.

Hardware Benodigd

1	×	Arduino Uno R3
1	×	USB 2.0 kabel type A/B
1	×	DHT11 Temperatuur- en Vochtigheidssensor Module
1	×	DHT22 Temperatuur- en Vochtigheidssensor Module
1	×	10 kΩ weerstand
1	×	Breadboard (experimenteerprint)
1	×	Jumper wires (verbindingsdraden)
1	×	(Aanbevolen) Schroefklem Block Shield voor Arduino Uno
1	×	(Aanbevolen) Breadboard-Shield voor Arduino Uno
1	×	(Aanbevolen) Behuizing voor Arduino Uno
1	×	(Aanbevolen) Prototyping Basisplaat & Breadboard Kit voor Arduino Uno

Of u kunt de volgende kits kopen:

1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over DHT11 en DHT22 Temperatuur- en Vochtigheidssensor

Gemeenschappelijke kenmerken van DHT11 en DHT22

Pinout is hetzelfde
Aansluiting op Arduino is hetzelfde
Programmering (met een bibliotheek) is vergelijkbaar (slechts één regel code verschilt)

Verschillen tussen DHT11 en DHT22

	DHT11	DHT22
Prijs	zeer goedkoop	goedkoop
Temperatuurbereik	0°C tot 50°C	-40°C tot 80°C
Temperatuurnauwkeurigheid	± 2°C	± 0,5°C
Vochtigheidsbereik	20% tot 80%	0% tot 100%
Vochtigheidsnauwkeurigheid	5%	± 2 tot 5%
Leessnelheid	1Hz (één keer per seconde)	0,5Hz (één keer per 2 seconden)
Afmetingen behuizing	15,5mm x 12mm x 5,5mm	15,1mm x 25mm x 7,7mm
Bedrijfsspanning	3 tot 5V	3 tot 5V

Zoals u ziet is de DHT22 iets nauwkeuriger, heeft een groter bereik maar is ook duurder dan de DHT11.

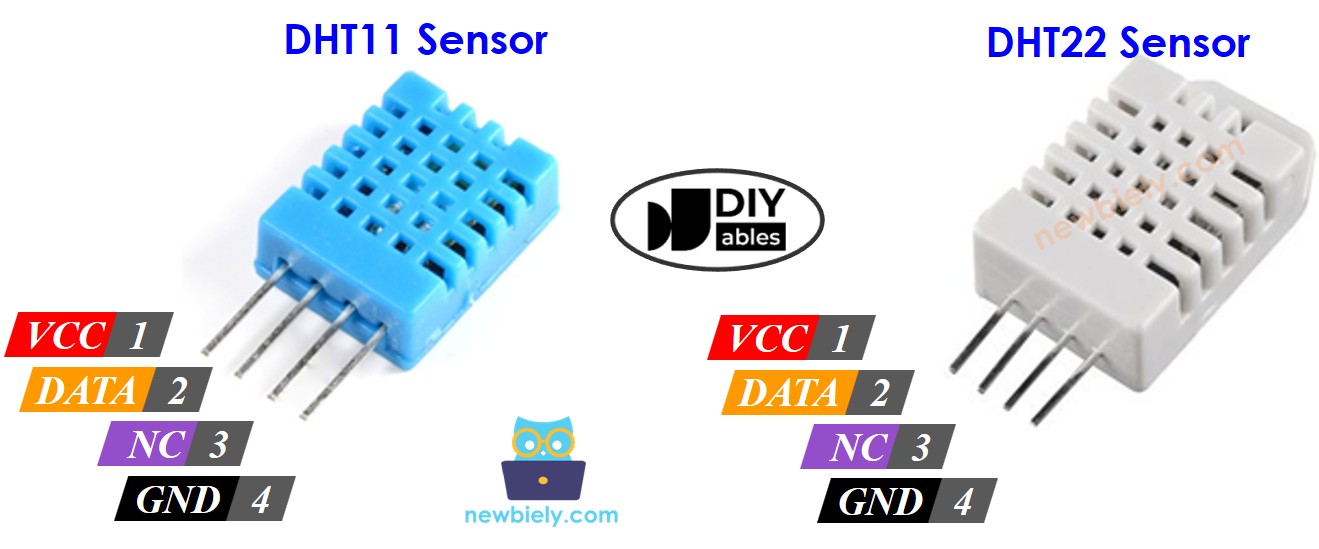

Pinout

De DHT11 en DHT22 sensor in originele vorm hebben vier pinnen:

GND pin: moet verbonden worden met GND (0V)
VCC pin: moet verbonden worden met VCC (5V of 3,3V)
DATA pin: deze pin wordt gebruikt voor communicatie tussen sensor en Arduino
NC pin: Niet verbonden, deze pin kan genegeerd worden

DHT11 en DHT22 temperatuur- en vochtigheidssensor pinout

Sommige fabrikanten leveren de DHT11 en DHT22 sensor in modulevorm met drie pinnen: GND, VCC en DATA (of alternatief: -, +, en OUT).

※ Notiz:

In modulevorm kan de volgorde van de pinnen per fabrikant verschillen. Gebruik ALTIJD de opdruk op de module. Kijk goed!

DHT11 en DHT22 temperatuur- en vochtigheidsmodule pinout

Aansluitschema

De aansluiting op Arduino is hetzelfde voor beide sensoren. In originele vorm is een weerstand van 5 kΩ tot 10 kΩ vereist om de datalijn hoog te houden en communicatie tussen sensor en Arduino mogelijk te maken.

Arduino - DHT11 Sensor Aansluiting

Arduino DHT11 Temperatuur- en Vochtigheidssensor Aansluitschema

This image is created using Fritzing. Click to enlarge image

Arduino - DHT22 Sensor Aansluiting

Arduino DHT22 Temperatuur- en Vochtigheidssensor Aansluitschema

This image is created using Fritzing. Click to enlarge image

Arduino - DHT11 Module Aansluiting

De meeste DHT22 sensormodules hebben een ingebouwde weerstand, dus deze hoeft niet toegevoegd te worden. Dit bespaart bedrading en soldeerwerk.

Arduino DHT11 Temperatuur- en Vochtigheidsmodule Aansluitschema

This image is created using Fritzing. Click to enlarge image

Arduino - DHT22 Module Aansluiting

De meeste DHT22 sensormodules hebben een ingebouwde weerstand, dus deze hoeft niet toegevoegd te worden. Dit bespaart bedrading en soldeerwerk.

Arduino DHT22 Temperatuur- en Vochtigheidsmodule Aansluitschema

This image is created using Fritzing. Click to enlarge image

Hoe Programmeert U Voor DHTxx Temperatuursensor

Het programmeren van beide sensoren is vergelijkbaar. Slechts één regel code verschilt.

Voeg de bibliotheek toe:

#include "DHT.h"

Definieer de Arduino pin die verbonden is met de DHT sensor:

#define DHTPIN 2

Definieer het sensortype: DHT11 of DHT22 (Dit is de regel die verschilt)

#define DHTTYPE DHT11

#define DHTTYPE DHT22

Declareer het DHT object

DHT dht(DHTPIN, DHTTYPE);

Initialiseer de sensor:

dht.begin();

Lees de vochtigheid:

float humi = dht.readHumidity();

Lees de temperatuur in Celsius:

float tempC = dht.readTemperature();

Lees de temperatuur in Fahrenheit:

float tempF = dht.readTemperature(true);

Arduino Code - DHT11

/* * Deze Arduino code is ontwikkeld door newbiely.nl * Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino/arduino-temperature-humidity-sensor */ #include "DHT.h" #define DHTPIN 2 #define DHTTYPE DHT11 DHT dht(DHTPIN, DHTTYPE); void setup() { Serial.begin(9600); dht.begin(); // initialize the sensor } void loop() { // wait a few seconds between measurements. delay(2000); // read humidity float humi = dht.readHumidity(); // read temperature as Celsius float tempC = dht.readTemperature(); // read temperature as Fahrenheit float tempF = dht.readTemperature(true); // check if any reads failed if (isnan(humi) || isnan(tempC) || isnan(tempF)) { Serial.println("Failed to read from DHT sensor!"); } else { Serial.print("Humidity: "); Serial.print(humi); Serial.print("%"); Serial.print(" | "); Serial.print("Temperature: "); Serial.print(tempC); Serial.print("°C ~ "); Serial.print(tempF); Serial.println("°F"); } }

Arduino Code - DHT22

/* * Deze Arduino code is ontwikkeld door newbiely.nl * Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino/arduino-temperature-humidity-sensor */ #include "DHT.h" #define DHTPIN 2 #define DHTTYPE DHT22 DHT dht(DHTPIN, DHTTYPE); void setup() { Serial.begin(9600); dht.begin(); // initialize the sensor } void loop() { // wait a few seconds between measurements. delay(2000); // read humidity float humi = dht.readHumidity(); // read temperature as Celsius float tempC = dht.readTemperature(); // read temperature as Fahrenheit float tempF = dht.readTemperature(true); // check if any reads failed if (isnan(humi) || isnan(tempC) || isnan(tempF)) { Serial.println("Failed to read from DHT sensor!"); } else { Serial.print("Humidity: "); Serial.print(humi); Serial.print("%"); Serial.print(" | "); Serial.print("Temperature: "); Serial.print(tempC); Serial.print("°C ~ "); Serial.print(tempF); Serial.println("°F"); } }

Als u de twee bovenstaande codes vergelijkt, ziet u dat er één regel verschilt (regel 11).

Snelle Stappen

Verbind de Arduino met uw PC via USB-kabel
Open Arduino IDE, selecteer de juiste board en poort
Ga naar het Libraries-icoon in de linkerzijbalk van de Arduino IDE
Zoek op “DHT”, en vind de DHT sensor bibliotheek van Adafruit
Klik op de Install-knop om de bibliotheek te installeren

U wordt gevraagd om enkele andere bibliotheekafhankelijkheden te installeren
Klik op de Install All-knop om alle benodigde bibliotheken te installeren

Arduino Adafruit Unified sensor bibliotheek

Kopieer de code hierboven die overeenkomt met uw sensor en open deze in de Arduino IDE
Klik op de Upload-knop in Arduino IDE om de code naar de Arduino te uploaden
Maak de omgeving rondom de sensor warmer of kouder
Bekijk de resultaten in de Serial Monitor

COM6

Send

Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 32.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F Humidity: 32.00% | Temperature: 29.00°C ~ 84.20°F Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Video Tutorial

We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.
