Arduino - Ultrasone Sensor - LCD
Hardware Benodigd
Of u kunt de volgende kits kopen:
| 1 | × | DIYables STEM V3 Starterskit (Arduino inbegrepen) | |
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over Ultrasone Sensor en LCD
Als u nog niet bekend bent met de ultrasone sensor en LCD (pinout, werking, programmeren ...), leer er meer over in de volgende tutorials:
Bedradingsschema

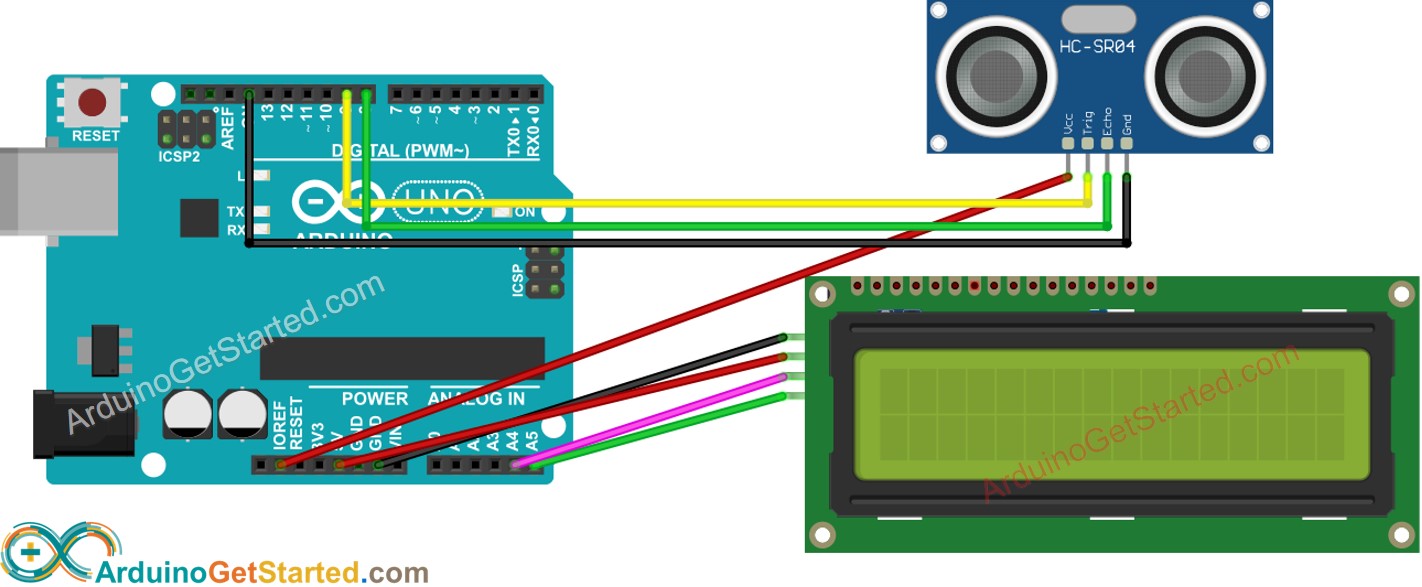

- Bedradingsschema
This image is created using Fritzing. Click to enlarge image

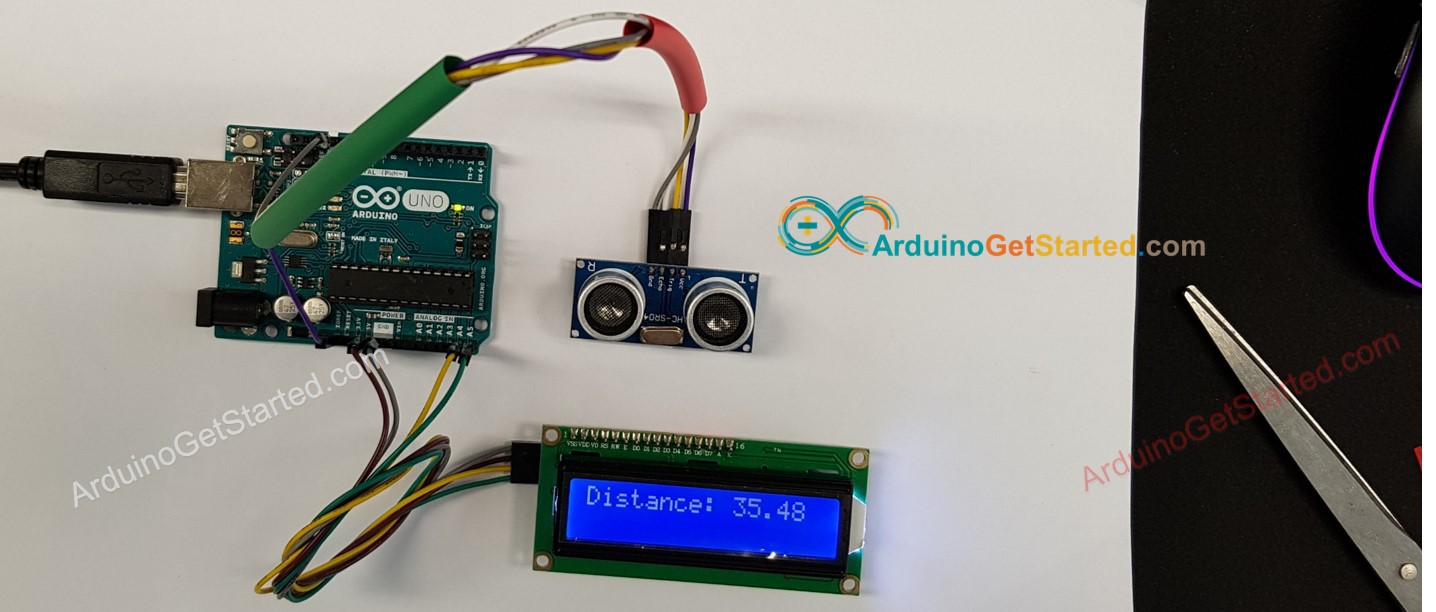

- Echte bedrading
This image is created using Fritzing. Click to enlarge image
Arduino Code
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-ultrasonic-sensor-lcd
*/
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows
int trigPin = 9; // TRIG pin
int echoPin = 8; // ECHO pin
float duration_us, distance_cm;
void setup() {
lcd.init(); // initialize the lcd
lcd.backlight(); // open the backlight
pinMode(trigPin, OUTPUT); // config trigger pin to output mode
pinMode(echoPin, INPUT); // config echo pin to input mode
}
void loop() {
// generate 10-microsecond pulse to TRIG pin
digitalWrite(trigPin, HIGH);
delayMicroseconds(10);
digitalWrite(trigPin, LOW);
// measure duration of pulse from ECHO pin
duration_us = pulseIn(echoPin, HIGH);
// calculate the distance
distance_cm = 0.017 * duration_us;
lcd.clear();
lcd.setCursor(0, 0); // start to print at the first row
lcd.print("Distance: ");
lcd.print(distance_cm);
delay(500);
}
※ Notiz:
Het I2C-adres van de LCD kan variëren afhankelijk van de fabrikant. In de code gebruiken we 0x27, gespecificeerd door de fabrikant DIYables
Snelle Stappen
- Verbind de Arduino met de pc via de USB-kabel
- Open de Arduino IDE, selecteer de juiste board en poort
- Navigeer naar het Libraries icoon in de linker zijbalk van de Arduino IDE
- Zoek op “LiquidCrystal I2C” en vind daarna de LiquidCrystal_I2C bibliotheek van Frank de Brabander
- Klik op de Installeren knop om de LiquidCrystal_I2C bibliotheek te installeren
- Kopieer de bovenstaande code en open deze met de Arduino IDE
- Klik op de Uploaden knop in de Arduino IDE om de code naar de Arduino te uploaden
- Houd de sensor boven warm en koud water, of pak de sensor met uw hand vast
- Bekijk het resultaat op het LCD-scherm
This image is created using Fritzing. Click to enlarge image
Code Uitleg
Lees de regel-voor-regel uitleg in de commentaarregels van de broncode!
※ Notiz:
- Als het LCD niets weergeeft, zie Probleemoplossing LCD I2C
- De bovenstaande code is bedoeld voor leerdoeleinden. De ultrasone sensor is erg gevoelig voor storingen. Wilt u de ultrasone sensor in de praktijk gebruiken, dan dient u ruis te filteren. Zie hoe ruis te filteren voor ultrasone sensor
Video Tutorial
We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.
