Arduino - Ultrageluid Sensor - LED

We gaan leren hoe u:

Als het object dicht bij de ultrageluid sensor is, de LED aanzet
Als het object ver van de ultrageluid sensor is, de LED uitzet

Hardware vereist

1	×	Arduino Uno R3
1	×	USB 2.0 kabel type A/B
1	×	Ultrageluid Sensor
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	220 ohm weerstand
1	×	Breadboard (experimenteerprint)
1	×	Jumper Draden
1	×	(Aanbevolen) Schroefklem Block Shield voor Arduino Uno
1	×	(Aanbevolen) Breadboard-Shield voor Arduino Uno
1	×	(Aanbevolen) Behuizing voor Arduino Uno
1	×	(Aanbevolen) Prototyping Basisplaat & Breadboard Kit voor Arduino Uno

Of u kunt de volgende kits kopen:

1	×	DIYables STEM V3 Starterskit (Arduino inbegrepen)
1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over LED en Ultrageluid Sensor

Als u niet bekend bent met de LED en ultrageluid sensor (pinout, werking, programmeren ...), leer er meer over in de volgende tutorials:

Aansluitschema

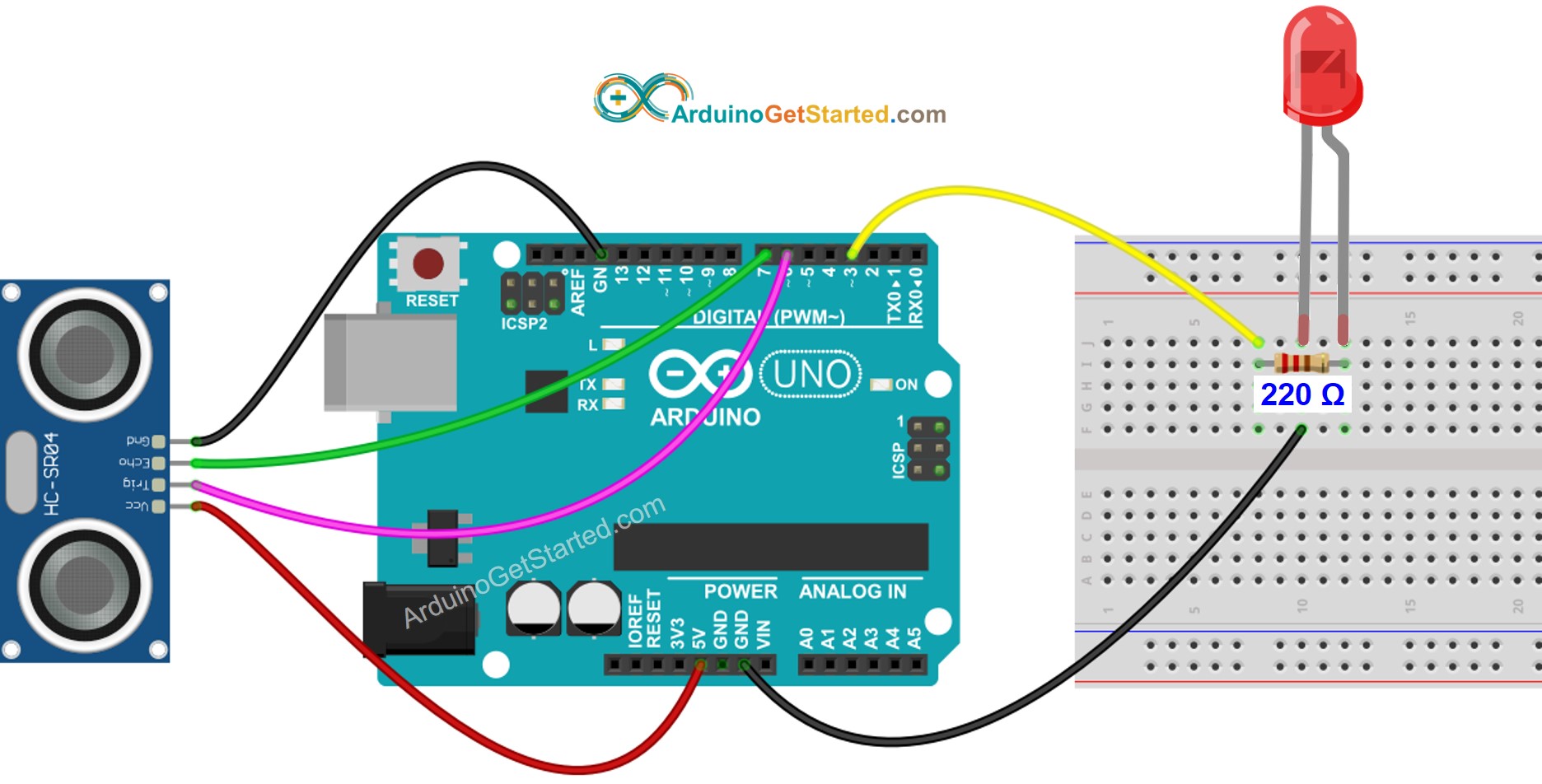

This image is created using Fritzing. Click to enlarge image

Arduino Code

/* * Deze Arduino code is ontwikkeld door newbiely.nl * Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino/arduino-ultrasonic-sensor-led */ // constants won't change const int TRIG_PIN = 6; // Arduino pin connected to Ultrasonic Sensor's TRIG pin const int ECHO_PIN = 7; // Arduino pin connected to Ultrasonic Sensor's ECHO pin const int LED_PIN = 3; // Arduino pin connected to LED's pin const int DISTANCE_THRESHOLD = 50; // centimeters // variables will change: float duration_us, distance_cm; void setup() { Serial.begin (9600); // initialize serial port pinMode(TRIG_PIN, OUTPUT); // set arduino pin to output mode pinMode(ECHO_PIN, INPUT); // set arduino pin to input mode pinMode(LED_PIN, OUTPUT); // set arduino pin to output mode } void loop() { // generate 10-microsecond pulse to TRIG pin digitalWrite(TRIG_PIN, HIGH); delayMicroseconds(10); digitalWrite(TRIG_PIN, LOW); // measure duration of pulse from ECHO pin duration_us = pulseIn(ECHO_PIN, HIGH); // calculate the distance distance_cm = 0.017 * duration_us; if(distance_cm < DISTANCE_THRESHOLD) digitalWrite(LED_PIN, HIGH); // turn on LED else digitalWrite(LED_PIN, LOW); // turn off LED // print the value to Serial Monitor Serial.print("distance: "); Serial.print(distance_cm); Serial.println(" cm"); delay(500); }

Snelle Stappen

Verbind de Arduino met uw pc via de USB-kabel
Open de Arduino IDE, selecteer het juiste board en de juiste poort
Kopieer de bovenstaande code en open deze in de Arduino IDE
Klik op de Upload knop in de Arduino IDE om de code naar de Arduino te uploaden

Beweeg uw hand voor de sensor
Zie de verandering van de LED-status

Code Uitleg

Lees de regel-voor-regel uitleg in de commentaarregels van de broncode!

※ Notiz:

De bovenstaande code is bedoeld voor leerdoeleinden. De ultrageluid sensor is erg gevoelig voor storing. Als u de ultrageluid sensor in de praktijk wilt gebruiken, moet u de ruis voor de ultrageluid sensor filteren. Zie hoe u ruis voor ultrasonische sensor kunt filteren
