Arduino - Variabele schrijven naar Micro SD-kaart
In deze tutorial gaan we leren hoe u met Arduino een variabele kunt schrijven naar een Micro SD-kaart. We behandelen in detail:
- Arduino - Hoe u een stringvariabele schrijft naar een Micro SD-kaart
- Arduino - Hoe u een int-variabele schrijft naar een Micro SD-kaart
- Arduino - Hoe u een float-variabele schrijft naar een Micro SD-kaart
- Arduino - Hoe u een char-array variabele schrijft naar een Micro SD-kaart
- Arduino - Hoe u een byte-array variabele schrijft naar een Micro SD-kaart
- Arduino - Hoe u een variabele als key-value schrijft naar een Micro SD-kaart
Om de key-value van de Micro SD-kaart te lezen en om te zetten naar int, float of string, zie Arduino - Configuratie lezen van SD-kaart
Hardware Vereist
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over de Micro SD-kaartmodule
Als u nog niet bekend bent met de Micro SD-kaartmodule (pinout, werking, programmeren enzovoort), leer er meer over in de Arduino - Micro SD-kaart tutorial.

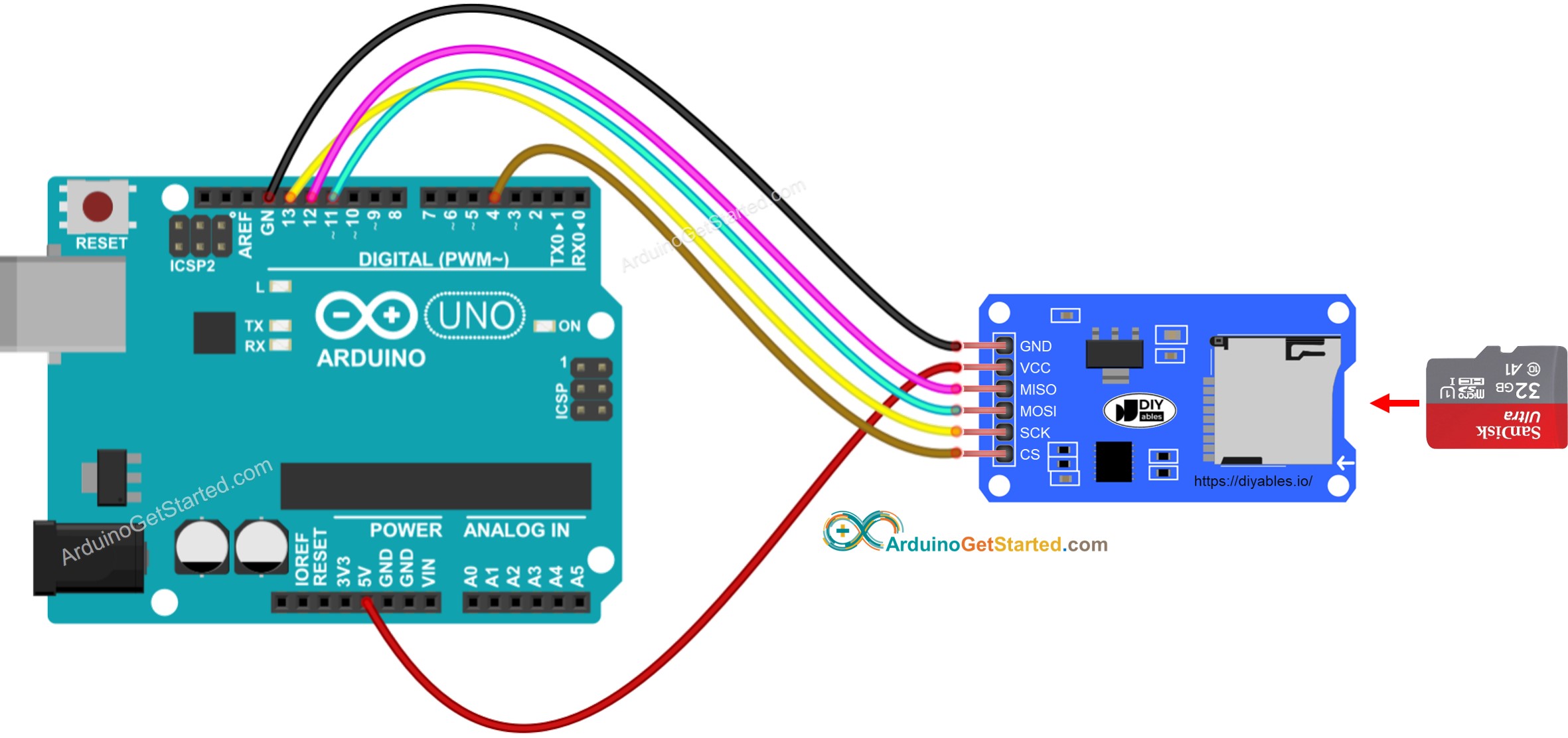

Bedradingsschema
This image is created using Fritzing. Click to enlarge image
※ Notiz:
Als u een Ethernet Shield of een ander shield gebruikt met een ingebouwde Micro SD-kaarthouder, hoeft u de Micro SD-kaartmodule niet te gebruiken. U hoeft dan alleen de Micro SD-kaart in de houder op het shield te plaatsen.
Arduino - Hoe een variabele naar een bestand op de Micro SD-kaart te schrijven
De onderstaande code doet het volgende:
- Een int-variabele schrijven naar de Micro SD-kaart
- Een float-variabele schrijven naar de Micro SD-kaart
- Een stringvariabele schrijven naar de Micro SD-kaart
- Een char-array schrijven naar de Micro SD-kaart
- Een byte-array schrijven naar de Micro SD-kaart
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-write-variable-to-sd-card
*/
#include <SD.h>
#define PIN_SPI_CS 4
File myFile;
int myInt = -52;
float myFloat = -12.7;
String myString = "HELLO";
char myCharArray[] = "ArduinoGetStarted.com";
byte myByteArray[] = {'1', '2', '3', '4', '5'};
void setup() {
Serial.begin(9600);
if (!SD.begin(PIN_SPI_CS)) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
while (1); // don't do anything more:
}
Serial.println(F("SD CARD INITIALIZED."));
Serial.println(F("--------------------"));
SD.remove("arduino.txt"); // delete the file if existed
// create new file by opening file for writing
myFile = SD.open("arduino.txt", FILE_WRITE);
if (myFile) {
myFile.println(myInt); // write int variable to SD card in line
myFile.println(myFloat); // write float variable to SD card in line
myFile.println(myString); // write String variable to SD card in line
myFile.println(myCharArray); // write char array to SD card in line
myFile.write(myByteArray, 5);
myFile.write("\n"); // new line
for (int i = 0; i < 5; i++) {
myFile.write(myByteArray[i]); // new line
if (i < 4)
myFile.write(","); // comma
}
myFile.write("\n"); // new line
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file arduino.txt"));
}
// open file for reading
myFile = SD.open("arduino.txt", FILE_READ);
if (myFile) {
while (myFile.available()) {
char ch = myFile.read(); // read characters one by one from Micro SD Card
Serial.print(ch); // print the character to Serial Monitor
}
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file arduino.txt"));
}
}
void loop() {
}
Snelle stappen
- Zorg dat de Micro SD-kaart is geformatteerd als FAT16 of FAT32 (zoek online op hoe dat moet)
- Kopieer de bovenstaande code en open deze in de Arduino IDE
- Klik op de Upload knop in Arduino IDE om de code naar de Arduino te uploaden
- Bekijk het resultaat in de Seriële Monitor.
COM6
SD CARD INITIALIZED.
--------------------
-52
-12.70
HELLO
ArduinoGetStarted.com
12345
1,2,3,4,5
Autoscroll
Clear output
9600 baud
Newline
- Haal de Micro SD-kaart los van de Micro SD-kaartmodule
- Steek de Micro SD-kaart in een USB SD-kaartlezer
- Verbind de USB SD-kaartlezer met de pc

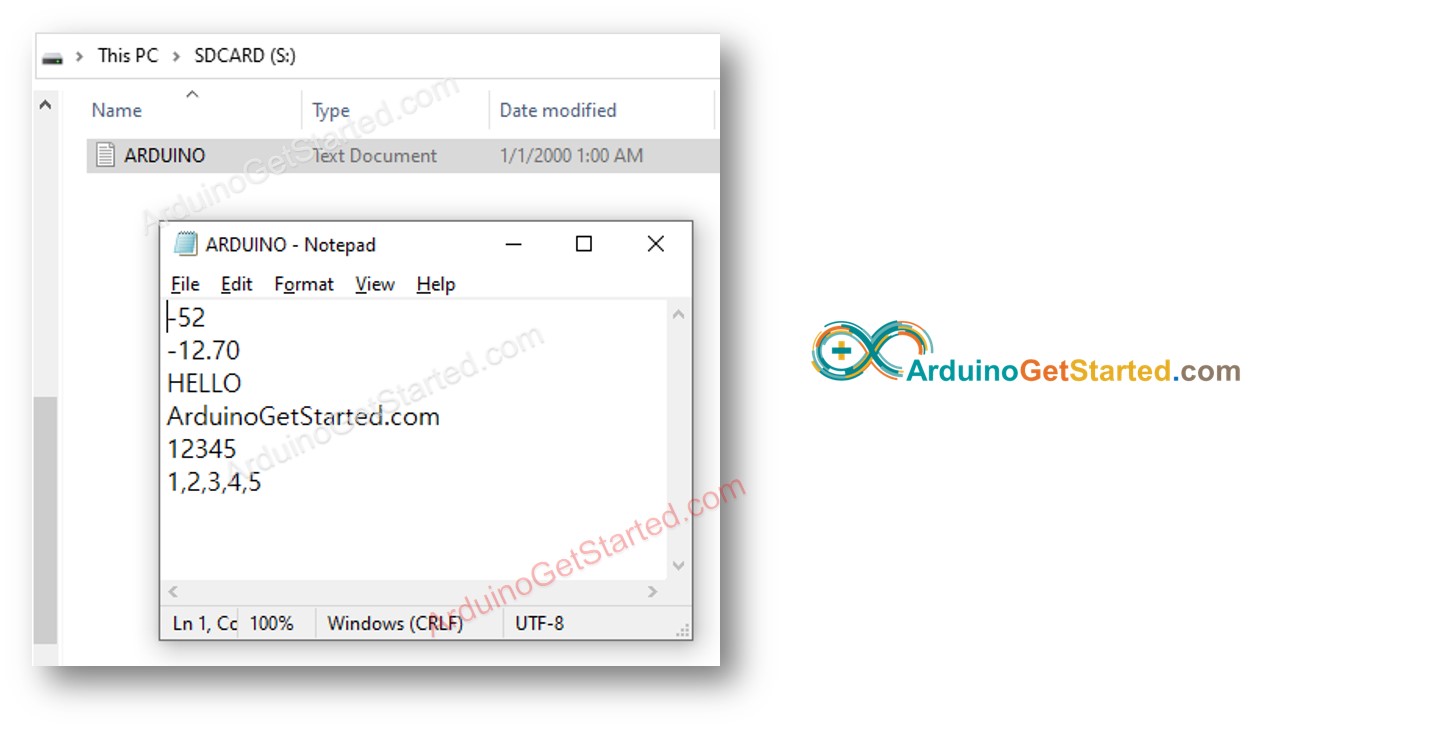

- Open het bestand arduino.txt op uw pc, het ziet er hieronder zo uit
Arduino - Hoe een key-value naar een bestand op de Micro SD-kaart te schrijven
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-write-variable-to-sd-card
*/
#include <SD.h>
#define PIN_SPI_CS 4
File myFile;
int myInt = -52;
float myFloat = -12.7;
String myString = "HELLO";
char myCharArray[] = "ArduinoGetStarted.com";
byte myByteArray[] = {'1', '2', '3', '4', '5'};
void setup() {
Serial.begin(9600);
if (!SD.begin(PIN_SPI_CS)) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
while (1); // don't do anything more:
}
Serial.println(F("SD CARD INITIALIZED."));
Serial.println(F("--------------------"));
SD.remove("arduino.txt"); // delete the file if existed
// create new file by opening file for writing
myFile = SD.open("arduino.txt", FILE_WRITE);
if (myFile) {
myFile.print("myInt="); // write key to SD card
myFile.println(myInt); // write int variable to SD card in line
myFile.print("myFloat="); // write key to SD card
myFile.println(myFloat); // write float variable to SD card in line
myFile.print("myString="); // write key to SD card
myFile.println(myString); // write String variable to SD card in line
myFile.print("myCharArray="); // write key to SD card
myFile.println(myCharArray); // write char array to SD card in line
myFile.print("myByteArray="); // write key to SD card
myFile.write(myByteArray, 5);
myFile.write("\n"); // new line
myFile.print("myByteArray2="); // write key to SD card
for (int i = 0; i < 5; i++) {
myFile.write(myByteArray[i]); // new line
if (i < 4)
myFile.write(","); // comma
}
myFile.write("\n"); // new line
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file arduino.txt"));
}
// open file for reading
myFile = SD.open("arduino.txt", FILE_READ);
if (myFile) {
while (myFile.available()) {
char ch = myFile.read(); // read characters one by one from Micro SD Card
Serial.print(ch); // print the character to Serial Monitor
}
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file arduino.txt"));
}
}
void loop() {
}
Snelle stappen
- Kopieer de bovenstaande code en open deze in Arduino IDE
- Klik op de Upload knop in Arduino IDE om de code te uploaden naar Arduino
- Bekijk het resultaat in de Seriële Monitor.
COM6
SD CARD INITIALIZED.
--------------------
myInt=-52
myFloat=-12.70
myString=HELLO
myCharArray=ArduinoGetStarted.com
myByteArray=12345
myByteArray2=1,2,3,4,5
Autoscroll
Clear output
9600 baud
Newline
- Haal de Micro SD-kaart los van de Micro SD-kaartmodule
- Steek de Micro SD-kaart in een USB SD-kaartlezer
- Verbind de USB SD-kaartlezer met de pc

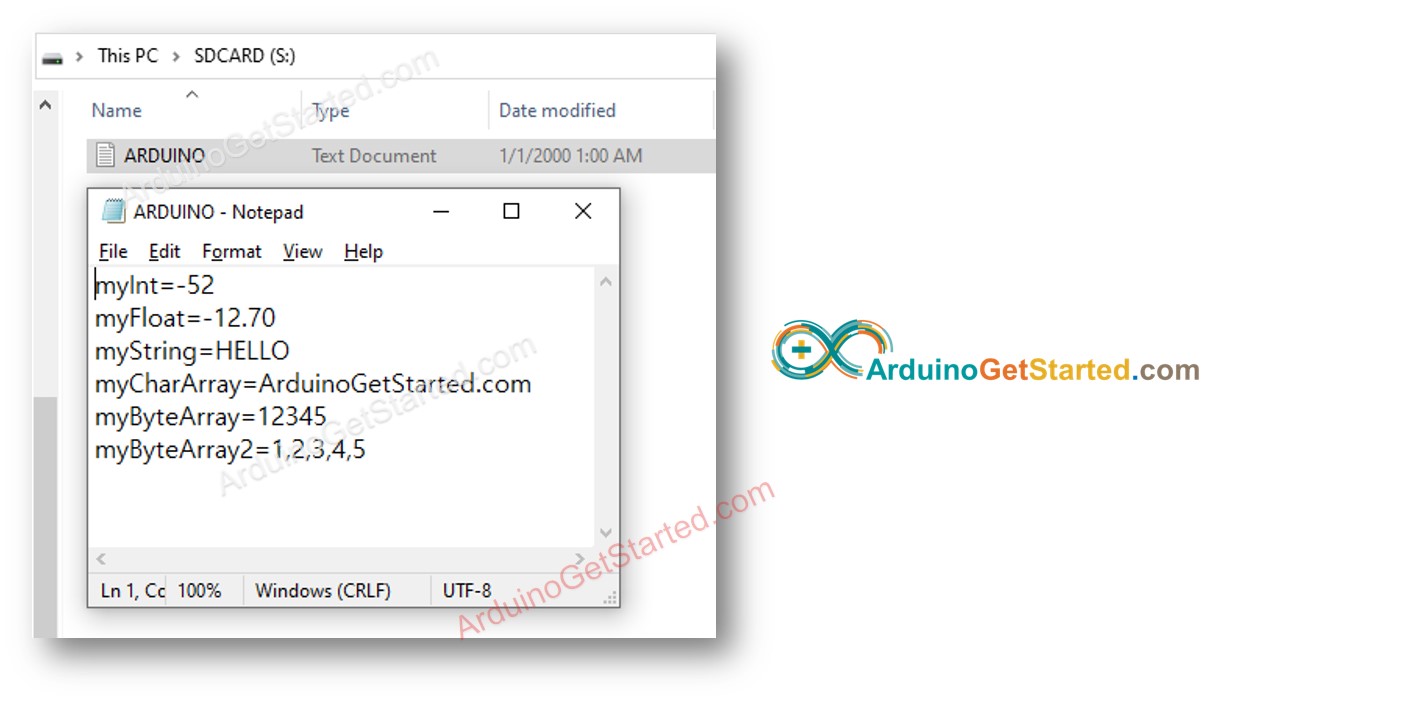

- Open het bestand arduino.txt op uw pc, het ziet er hieronder zo uit
