Arduino - DHT11
In deze tutorial leert u:
- Hoe u de DHT11 sensor aansluit op Arduino
- Hoe u de DHT11 module aansluit op Arduino
- Hoe u de Arduino programmeert om temperatuur- en vochtigheidswaarden uit te lezen van de DHT11 sensor en module
Hardware Benodigd
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over de DHT11 Temperatuur- en Vochtigheidssensor
| DHT11 | |
|---|---|
| Bedrijfsspanning | 3 tot 5V |
| Temperatuurbereik | 0°C tot 50°C |
| Temperatuurnauwkeurigheid | ± 2°C |
| Vochtigheidsbereik | 20% tot 80% |
| Vochtigheidsnauwkeurigheid | 5% |
| Meetfrequentie | 1Hz (één keer per seconde) |
Pinout
De DHT11 komt in twee vormen: sensor en module.
De DHT11 sensor heeft vier pinnen:
- GND pin: moet verbonden worden met GND (0V)
- VCC pin: moet verbonden worden met VCC (5V of 3,3V)
- DATA pin: deze pin wordt gebruikt voor communicatie tussen de sensor en Arduino
- NC pin: Niet verbonden, deze pin kunt u negeren
De DHT11 module heeft drie pinnen:
- GND pin: moet verbonden worden met GND (0V)
- VCC pin: moet verbonden worden met VCC (5V of 3,3V)
- DATA pin: deze pin wordt gebruikt voor communicatie tussen de sensor en Arduino
Sommige fabrikanten leveren de DHT11 sensor in modulevorm met drie pinnen: GND, VCC en DATA pinnen (of alternatief: -, + en OUT pinnen).
Bedradingsschema
In de sensorvorm is een weerstand van 5 kΩ tot 10 kΩ vereist om de datalijn hoog te houden en om de communicatie tussen de DHT11 sensor en de Arduino mogelijk te maken.
Arduino - DHT11 Sensor Bedrading
This image is created using Fritzing. Click to enlarge image

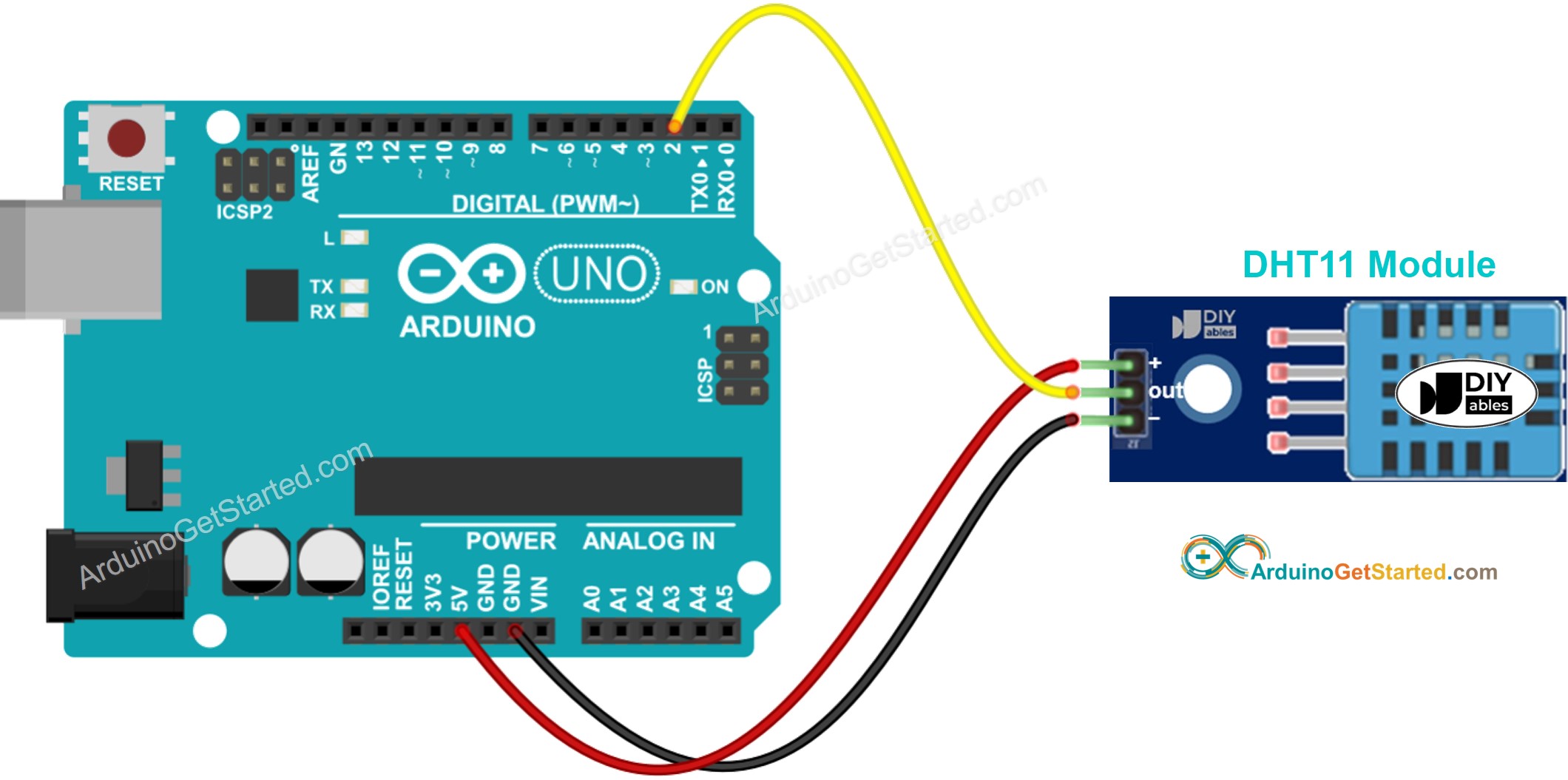

Arduino - DHT11 Module Bedrading
De meeste DHT11 sensormodules hebben een ingebouwde weerstand, dus u hoeft deze niet extra toe te voegen. Dit bespaart u wat bedrading of soldeerwerk.
This image is created using Fritzing. Click to enlarge image
Hoe te Programmeren voor DHT11 Temperatuursensor
De programmering voor zowel sensor als module is vergelijkbaar. Er is slechts één regel code verschillend.
- Voeg de bibliotheek toe:
#include "DHT.h"
- Definieer de Arduino pin verbonden met de DHT sensor:
#define DHT11_PIN 2
- Declareer het DHT11 object
DHT dht11(DHT11_PIN, DHT11);
- Initialiseer de sensor:
dht11.begin();
- Lees de luchtvochtigheid uit:
float humi = dht11.readHumidity();
- Lees de temperatuur in Celsius uit:
float tempC = dht11.readTemperature();
- Lees de temperatuur in Fahrenheit uit:
float tempF = dht11.readTemperature(true);
Arduino Code - DHT11
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-dht11
*/
#include "DHT.h"
#define DHT11_PIN 2
DHT dht11(DHT11_PIN, DHT11);
void setup() {
Serial.begin(9600);
dht11.begin(); // initialize the sensor
}
void loop() {
// wait a few seconds between measurements.
delay(2000);
// read humidity
float humi = dht11.readHumidity();
// read temperature as Celsius
float tempC = dht11.readTemperature();
// read temperature as Fahrenheit
float tempF = dht11.readTemperature(true);
// check if any reads failed
if (isnan(humi) || isnan(tempC) || isnan(tempF)) {
Serial.println("Failed to read from DHT11 sensor!");
} else {
Serial.print("DHT11# Humidity: ");
Serial.print(humi);
Serial.print("%");
Serial.print(" | ");
Serial.print("Temperature: ");
Serial.print(tempC);
Serial.print("°C ~ ");
Serial.print(tempF);
Serial.println("°F");
}
}
Snelle Stappen
- Verbind de Arduino met de PC via de USB-kabel
- Open de Arduino IDE, selecteer het juiste bord en poort
- Ga naar het Libraries icoon in de linkerzijbalk van de Arduino IDE
- Zoek op “DHT” en vind de DHT sensor bibliotheek van Adafruit
- Klik op de Installeren knop om de bibliotheek te installeren
- U wordt gevraagd om enkele andere bibliotheekafhankelijkheden te installeren
- Klik op de Installeer alles knop om alle afhankelijkheden te installeren
- Kopieer de bovenstaande code die correspondeert met uw sensor en open deze met de Arduino IDE
- Klik op de Upload knop in de Arduino IDE om de code naar de Arduino te uploaden
- Maak de omgeving rond de sensor warmer of kouder
- Bekijk het resultaat op de Seriële Monitor
COM6
DHT11# Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F
DHT11# Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F
DHT11# Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F
DHT11# Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F
DHT11# Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F
DHT11# Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F
DHT11# Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F
DHT11# Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F
DHT11# Humidity: 32.00% | Temperature: 28.00°C ~ 82.40°F
DHT11# Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F
DHT11# Humidity: 32.00% | Temperature: 29.00°C ~ 84.20°F
DHT11# Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F
Autoscroll
Clear output
9600 baud
Newline
