Arduino - Touch Sensor Toggle Relay

In een eerdere tutorial hebben we geleerd hoe u het relais aanzet wanneer de touch sensor wordt aangeraakt, en het relais uitschakelt wanneer de touch sensor wordt losgelaten. In deze tutorial gaan we leren hoe u het relais schakelt (toggle) elke keer dat de touch sensor wordt aangeraakt.

Door het relais te verbinden met een gloeilamp, ledstrip, motor of actuator... kunnen we met de touch sensor het licht, de ledstrip, motor of actuator aan- of uitzetten.

Hardware Benodigd

1	×	Arduino Uno R3
1	×	USB 2.0 kabel type A/B
1	×	Aanraaksensor
1	×	Relais
1	×	Dupont draad (jumper wires)
1	×	(Optioneel) Magneetslot (Solenoid Lock)
1	×	(Optioneel) 12V voeding adapter
1	×	(Optioneel) DC power jack
1	×	(Aanbevolen) Schroefklem Block Shield voor Arduino Uno
1	×	(Aanbevolen) Breadboard-Shield voor Arduino Uno
1	×	(Aanbevolen) Behuizing voor Arduino Uno
1	×	(Aanbevolen) Prototyping Basisplaat & Breadboard Kit voor Arduino Uno

Of u kunt de volgende kits kopen:

1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over Relais en Touch Sensor

Als u nog niet bekend bent met relais en touch sensor (pinout, werking, programmeren...), leer er meer over in de volgende tutorials:

Bedradingsschema

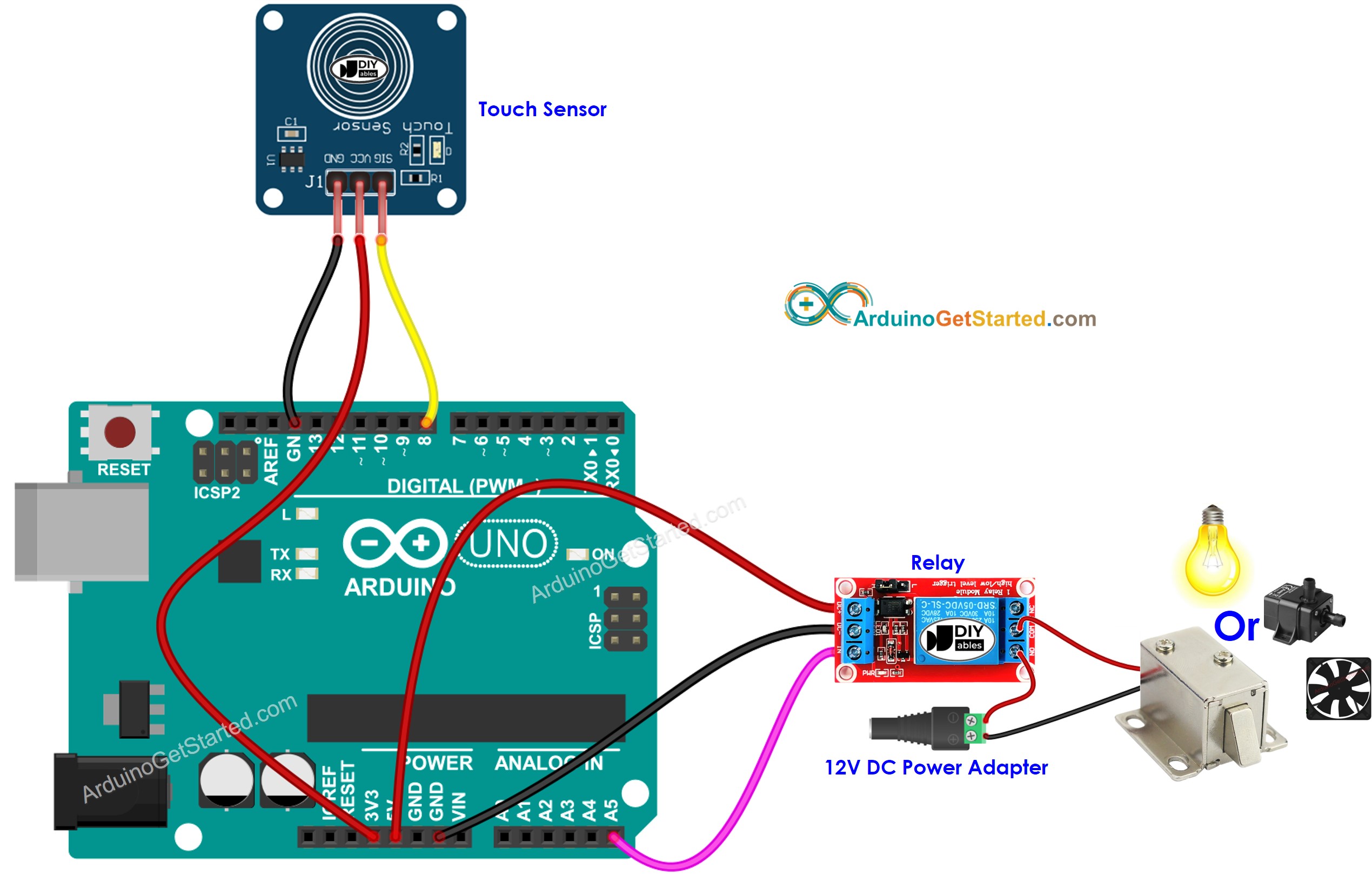

This image is created using Fritzing. Click to enlarge image

Arduino Code - Touch Sensor schakelt Relais

/* * Deze Arduino code is ontwikkeld door newbiely.nl * Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino/arduino-touch-sensor-toggle-relay */ // constants won't change const int TOUCH_SENSOR_PIN = 8; // Arduino pin connected to touch sensor's pin const int RELAY_PIN = A5; // Arduino pin connected to relay's pin // variables will change: int relayState = LOW; // the current state of relay int lastTouchState; // the previous state of touch sensor int currentTouchState; // the current state of touch sensor void setup() { Serial.begin(9600); // initialize serial pinMode(TOUCH_SENSOR_PIN, INPUT); // set arduino pin to input mode pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode currentTouchState = digitalRead(TOUCH_SENSOR_PIN); } void loop() { lastTouchState = currentTouchState; // save the last state currentTouchState = digitalRead(TOUCH_SENSOR_PIN); // read new state if(lastTouchState == LOW && currentTouchState == HIGH) { Serial.println("The sensor is touched"); // toggle state of relay relayState = !relayState; // control relay arccoding to the toggled state digitalWrite(RELAY_PIN, relayState); } }

Snelle Stappen

Verbind de Arduino met uw PC via USB-kabel
Open de Arduino IDE, selecteer het juiste board en de poort
Kopieer bovenstaande code en open deze in de Arduino IDE
Klik op de Upload-knop in de Arduino IDE om de code naar de Arduino te uploaden
Blijf de touch sensor enkele seconden aanraken en laat daarna los
Zie de verandering in de status van het relais

Code Uitleg

Lees de regel-voor-regel uitleg in de commentaarregels van de code!

In de code is relayState = !relayState gelijk aan de volgende code:

if(relayState == LOW) relayState = HIGH; else relayState = LOW;
