Arduino - Touch Sensor - Solenoid Lock
Wij gaan leren hoe u Arduino gebruikt om een solenoid lock op twee manieren te besturen:
- Arduino schakelt de solenoid lock aan wanneer de touch sensor wordt aangeraakt en schakelt de solenoid lock uit wanneer de touch sensor NIET wordt aangeraakt.
- Arduino wisselt de staat van de solenoid lock elke keer dat de touch sensor wordt aangeraakt.
Hardware Benodigdheden
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over Touch Sensor en Solenoid Lock
Als u nog niet bekend bent met de solenoid lock en touch sensor (pinout, werking, programmeerwijze…), leer hier meer over in de volgende tutorials:

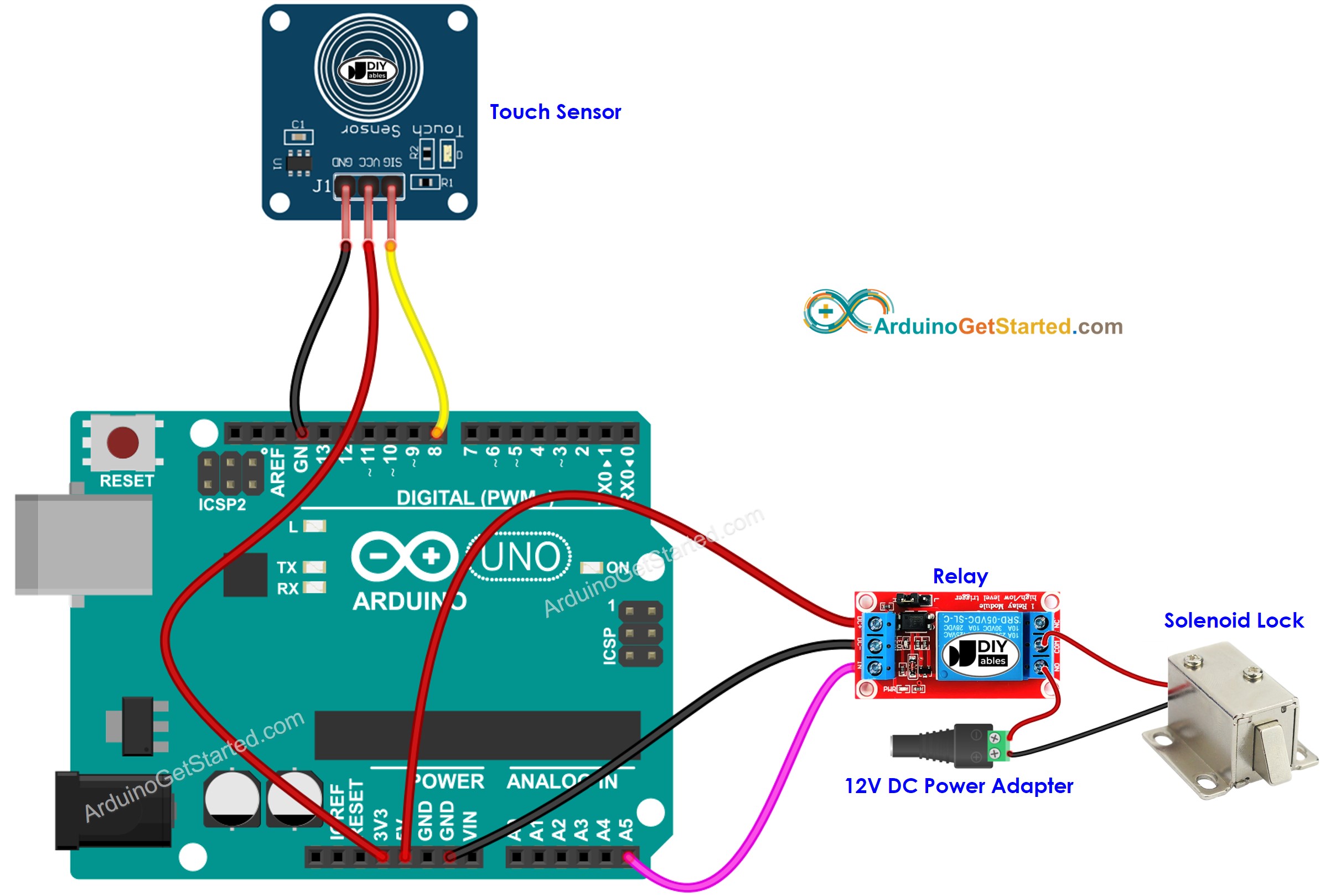

Bedradingsschema
This image is created using Fritzing. Click to enlarge image
Arduino Code - Touch Sensor bestuurt Solenoid Lock
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-touch-sensor-solenoid-lock
*/
const int TOUCH_SENSOR_PIN = 8; // Arduino pin connected to touch sensor's pin
const int RELAY_PIN = A5; // Arduino pin connected to the solenoid lock via relay
void setup() {
Serial.begin(9600); // initialize serial
pinMode(TOUCH_SENSOR_PIN, INPUT); // set arduino pin to input mode
pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode
}
void loop() {
int touchState = digitalRead(TOUCH_SENSOR_PIN); // read new state
if (touchState == HIGH) {
Serial.println("The sensor is being touched");
digitalWrite(RELAY_PIN, HIGH); // turn on
}
else
if (touchState == LOW) {
Serial.println("The sensor is untouched");
digitalWrite(RELAY_PIN, LOW); // turn off
}
}
Snelle Stappen
- Verbind Arduino met PC via USB-kabel
- Open Arduino IDE, selecteer het juiste board en de juiste poort
- Kopieer bovenstaande code en open deze in Arduino IDE
- Klik op de Upload-knop in Arduino IDE om de code naar Arduino te uploaden
- Raak de touch sensor aan en houd deze enkele seconden ingedrukt
- Zie de status van de solenoid lock veranderen
Code Uitleg
Lees de regel-voor-regel uitleg in de commentaarregels van de broncode!
Arduino Code - Touch Sensor wisselt Solenoid Lock
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-touch-sensor-solenoid-lock
*/
const int TOUCH_SENSOR_PIN = 8; // Arduino pin connected to touch sensor's pin
const int RELAY_PIN = A5; // Arduino pin connected to solenoid lock via relay
// variables will change:
int solenoidLockState = LOW; // the current state of relay
int lastTouchState; // the previous state of touch sensor
int currentTouchState; // the current state of touch sensor
void setup() {
Serial.begin(9600); // initialize serial
pinMode(TOUCH_SENSOR_PIN, INPUT); // set arduino pin to input mode
pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode
currentTouchState = digitalRead(TOUCH_SENSOR_PIN);
}
void loop() {
lastTouchState = currentTouchState; // save the last state
currentTouchState = digitalRead(TOUCH_SENSOR_PIN); // read new state
if(lastTouchState == LOW && currentTouchState == HIGH) {
Serial.println("The sensor is touched");
// toggle state of relay
solenoidLockState = !solenoidLockState;
// control relay arccoding to the toggled state
digitalWrite(RELAY_PIN, solenoidLockState);
}
}
Snelle Stappen
- Verbind Arduino met PC via USB-kabel
- Open Arduino IDE, selecteer het juiste board en de juiste poort
- Kopieer bovenstaande code en open deze in Arduino IDE
- Klik op de Upload-knop in Arduino IDE om de code naar Arduino te uploaden
- Houd de touch sensor enkele seconden ingedrukt en laat daarna los
- Zie de status van de solenoid lock veranderen
Code Uitleg
Lees de regel-voor-regel uitleg in de commentaarregels van de code!
In de code betekent solenoidLockState = !solenoidLockState het volgende:
if(solenoidLockState == LOW)
solenoidLockState = HIGH;
else
solenoidLockState = LOW;
Video Tutorial
We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.
Bekijk onze video-tutorial voor een visuele begeleiding bij dit project! De video biedt extra inzichten voor het aansluiten en programmeren van de Arduino met touch sensor en solenoid lock.
