Arduino - Keypad - Servo Motor
In deze handleiding leren we hoe u een keypad, servo motor en Arduino samen gebruikt:
- Wanneer een gebruiker een geautoriseerd wachtwoord invoert op het keypad, draait de Arduino de servo motor naar 90°.
- Na een bepaalde tijd draait de Arduino de servo motor terug naar 0° zonder gebruik te maken van de delay() functie.
- De Arduino-code ondersteunt ook meerdere wachtwoorden.
Hardware Benodigd
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over Keypad en Servo Motor
Als u nog niet bekend bent met keypad en servo motor (pinout, werking, programmeren ...), leer er meer over in de volgende tutorials:
- Arduino - Keypad tutorial
- Arduino - Servo Motor tutorial
Aansluitschema

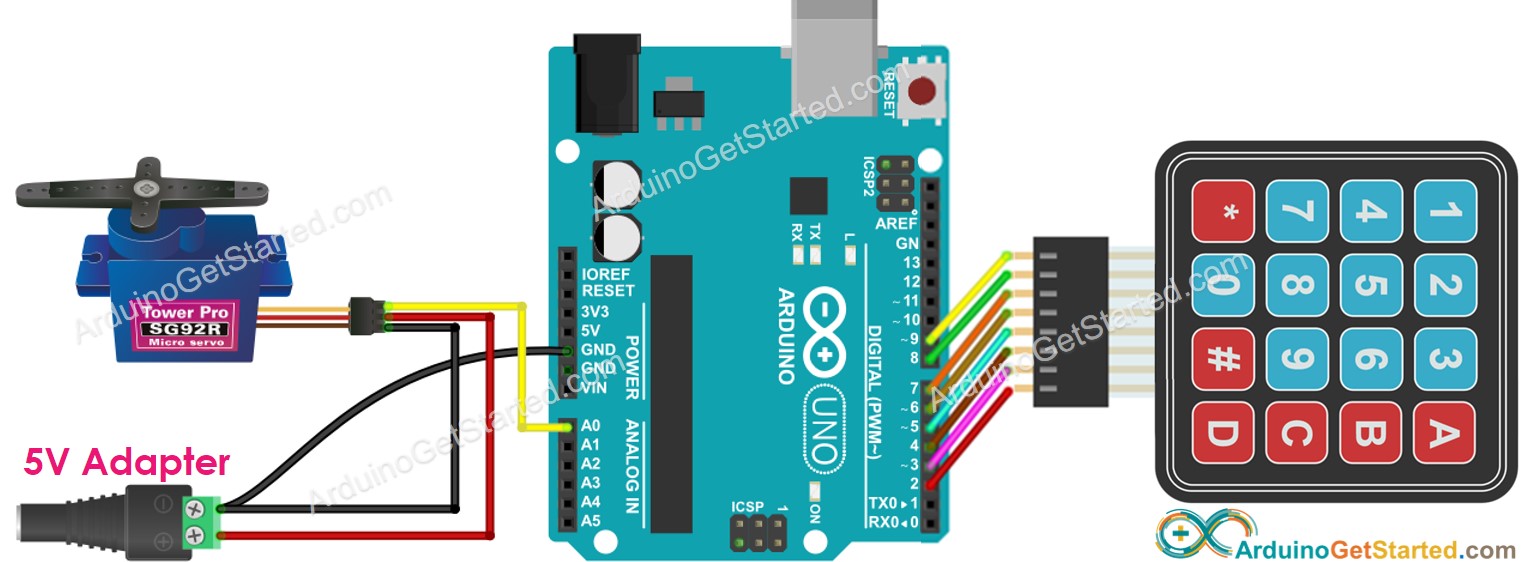

This image is created using Fritzing. Click to enlarge image
Arduino Code - draait Servo Motor als het wachtwoord correct is
De onderstaande code draait de servo motor naar 90° gedurende 5 seconden als het wachtwoord klopt. Na 5 seconden draait de servo motor terug naar 0°.
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-keypad-servo-motor
*/
#include <Keypad.h>
#include <Servo.h>
#define ROW_NUM 4 // four rows
#define COLUMN_NUM 4 // four columns
#define SERVO_PIN A0 // // the Arduino pin, which connects to the servo motor
Servo servo; // servo motor
char keys[ROW_NUM][COLUMN_NUM] = {
{'1', '2', '3', 'A'},
{'4', '5', '6', 'B'},
{'7', '8', '9', 'C'},
{'*', '0', '#', 'D'}
};
byte pin_rows[ROW_NUM] = {9, 8, 7, 6}; //connect to the row pinouts of the keypad
byte pin_column[COLUMN_NUM] = {5, 4, 3, 2}; //connect to the column pinouts of the keypad
Keypad keypad = Keypad( makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM );
const String password_1 = "ABC1234"; // change your password here
const String password_2 = "5642B"; // change your password here
const String password_3 = "9765"; // change your password here
String input_password;
int angle = 0; // the current angle of servo motor
unsigned long lastTime;
void setup() {
Serial.begin(9600);
input_password.reserve(32); // maximum password size is 32, change if needed
servo.attach(SERVO_PIN);
servo.write(0); // rotate servo motor to 0°
lastTime = millis();
}
void loop() {
char key = keypad.getKey();
if (key) {
Serial.println(key);
if (key == '*') {
input_password = ""; // reset the input password
} else if (key == '#') {
if (input_password == password_1 || input_password == password_2 || input_password == password_3) {
Serial.println("The password is correct, rotating Servo Motor to 90°");
angle = 90;
servo.write(angle);
lastTime = millis();
} else {
Serial.println("The password is incorrect, try again");
}
input_password = ""; // reset the input password
} else {
input_password += key; // append new character to input password string
}
}
if (angle == 90 && (millis() - lastTime) > 5000) { // 5 seconds
angle = 0;
servo.write(angle);
Serial.println("Rotating Servo Motor to 0°");
}
}
Snelle Stappen
- Verbind de Arduino met de PC via een USB-kabel
- Open de Arduino IDE, selecteer het juiste board en de juiste poort
- Ga naar het icoon Libraries in de linkerzijbalk van de Arduino IDE

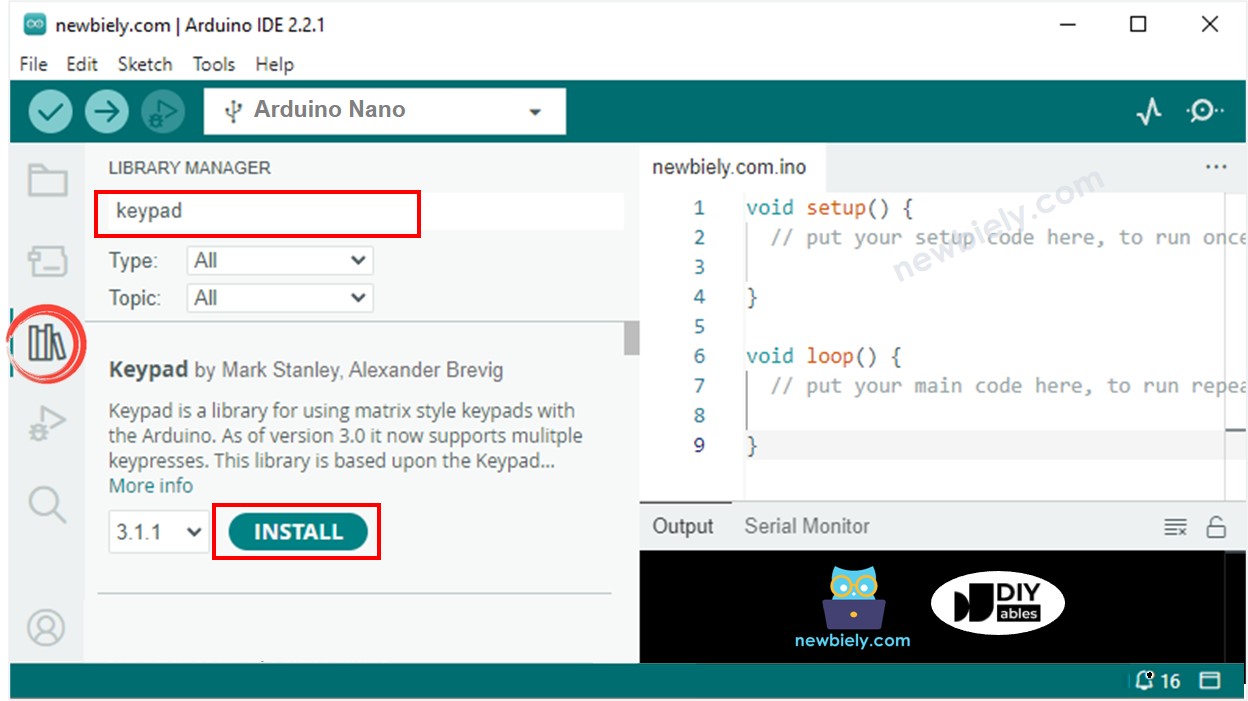

- Zoek op “keypad”, zoek dan de keypad-library van Mark Stanley, Alexander Brevig
- Klik op de knop Installeren om de keypad-library te installeren
- Kopieer de bovenstaande code en open deze in de Arduino IDE
- Klik op de knop Uploaden in de Arduino IDE om de code naar de Arduino te uploaden
- Druk op 12345#
- Druk op 5642B#
- Bekijk het resultaat in de Serial Monitor en de status van de servo motor
COM6
The password is incorrect, try again
The password is correct, rotating Servo Motor to 90°
Rotating Servo Motor to 0°
Autoscroll
Clear output
9600 baud
Newline
Code Uitleg
Geautoriseerde wachtwoorden zijn vooraf gedefinieerd in de Arduino-code.
Een string wordt gebruikt om het door gebruikers ingevoerde wachtwoord op te slaan, genaamd input_password. Op het keypad worden twee toetsjes (* en #) gebruikt voor speciale functies: wachtwoord wissen en wachtwoord beëindigen. Wanneer een toets op het keypad wordt ingedrukt:
- Als de ingedrukte toets niet een van de twee speciale toetsen is, wordt deze toegevoegd aan input_password
- Als de ingedrukte toets * is, wordt input_password gewist. U kunt dit gebruiken om opnieuw te beginnen met het invoeren van het wachtwoord
- Als de ingedrukte toets # is:
- Wordt input_password vergeleken met de vooraf gedefinieerde wachtwoorden. Als deze overeenkomt met een van de wachtwoorden, draait de servo motor naar 90°.
- Ongeacht of het wachtwoord correct is of niet, wordt input_password gewist voor de volgende invoer
Video Tutorial
We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.
