Arduino Brandalarm

In deze tutorial leert u hoe u een brandalarmesysteem maakt dat brand detecteert en alarm geeft via een sirene en licht.

Hardware Benodigd

1	×	Arduino Uno R3
1	×	USB 2.0 kabel type A/B
1	×	Rooksensor (MQ2 Gas Sensor)
1	×	Vlammenmelder
1	×	5-in-1 5-weg Vlammenmelder
1	×	Relais
1	×	12V Brandalarmsirene
1	×	(Alternatief) 12V Actieve Buzzer
1	×	12V Voeding Adapter
1	×	DC Voedingsconnector
1	×	Jumper Draden
1	×	(Aanbevolen) Schroefklem Block Shield voor Arduino Uno
1	×	(Aanbevolen) Breadboard-Shield voor Arduino Uno
1	×	(Aanbevolen) Behuizing voor Arduino Uno
1	×	(Aanbevolen) Prototyping Basisplaat & Breadboard Kit voor Arduino Uno

Of u kunt de volgende kits kopen:

1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over het Brandalarmesysteem

Het brandalarmesysteem bestaat uit twee delen:

De branddetectie: kan gebruik maken van de rooksensor (MQ2 gas sensor) en/of de vlammenmelder
Het alarm: kan een sirene zijn (inclusief licht en geluid), of een buzzer (alleen geluid)

Voor de branddetectie kunt u één van de twee sensoren gebruiken. Om echter de betrouwbaarheid te verhogen, raden wij aan zowel de rooksensor als de vlammenmelder te gebruiken. Als u slechts één sensor gebruikt, kan het systeem mogelijk brand niet detecteren op sommige locaties in uw bewaakte gebied.

Als u niet bekend bent met de MQ2 gas sensor en vlammenmelder (pinout, werking, programmeren ...), leer er dan meer over in de volgende tutorials:

Arduino - MQ2 Gas Sensor tutorial
Arduino - Flame Sensor tutorial

Hoe het Brandalarmesysteem Werkt

Arduino leest de status van de rooksensor en de vlammenmelder uit, als rook of vlam wordt gedetecteerd, activeert Arduino het relais om het alarm te activeren.

Bedradingsschema

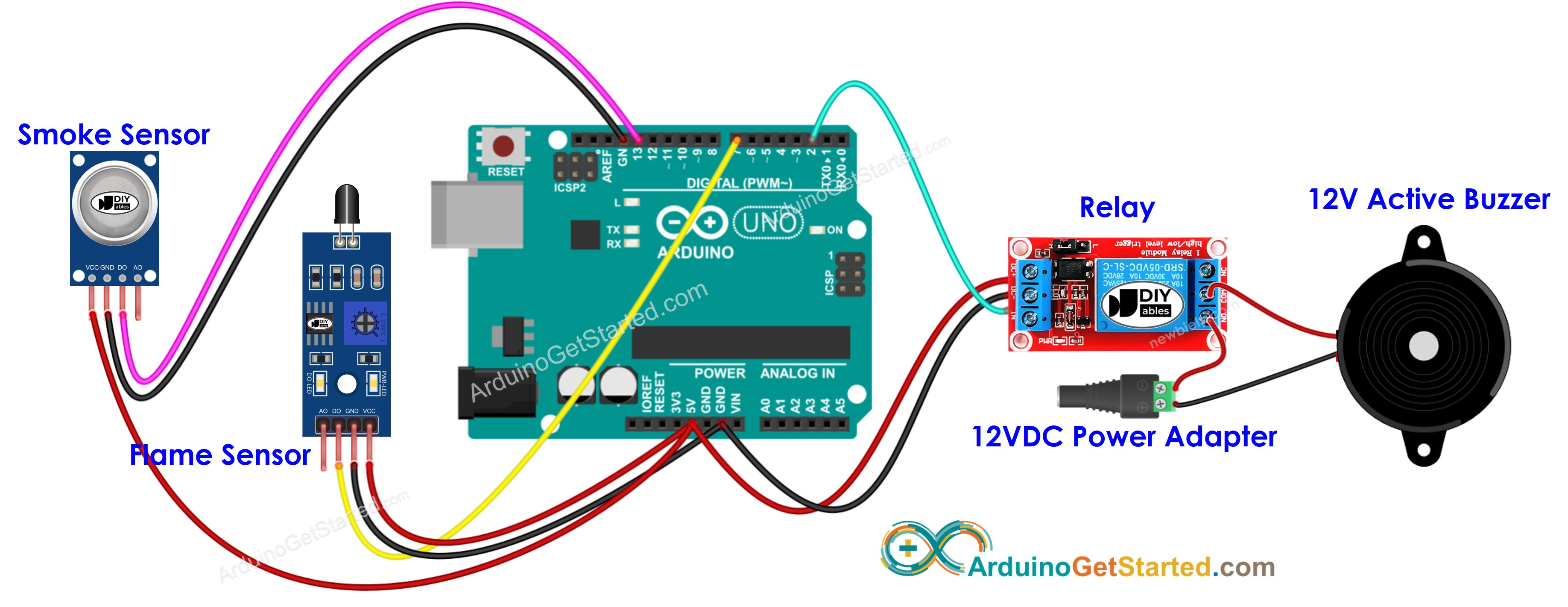

Bedradingsschema met een sirene

This image is created using Fritzing. Click to enlarge image

Bedradingsschema met een 12V buzzer

This image is created using Fritzing. Click to enlarge image

Arduino Code

/* * Deze Arduino code is ontwikkeld door newbiely.nl * Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino/arduino-fire-alarm */ #define FLAME_PIN 7 // Arduino's pin connected to DO pin of the flame sensor #define SMOKE_PIN 13 // Arduino's pin connected to DO pin of the smoke MQ2 sensor #define RELAY_PIN 2 // Arduino's pin connected to relay void setup() { // initialize serial communication Serial.begin(9600); // initialize the Arduino's pin pinMode(FLAME_PIN, INPUT); pinMode(SMOKE_PIN, INPUT); pinMode(RELAY_PIN, OUTPUT); } void loop() { int flame_state = digitalRead(FLAME_PIN); int smoke_state = digitalRead(SMOKE_PIN); if (flame_state == LOW) { Serial.println("Fire is detected based on the flame sensor => alarming"); digitalWrite(RELAY_PIN, HIGH); } else if (smoke_state == LOW) { Serial.println("Fire is detected based on the smoke sensor => alarming"); digitalWrite(RELAY_PIN, HIGH); } else { Serial.println("No fire detected => great!"); digitalWrite(RELAY_PIN, LOW); } }

Snelle Stappen

Kopieer bovenstaande code en open deze met de Arduino IDE
Klik op de Upload knop in de Arduino IDE om de code naar Arduino te uploaden
Open de Seriële Monitor in de Arduino IDE
Upload de code naar Arduino
Maak wat rook rond de rooksensor
Creëer een vlam voor de vlammenmelder
Luister naar het geluid van de sirene of buzzer
Bekijk het resultaat in de Seriële Monitor.

COM6

Send

No fire detected => great! No fire detected => great! No fire detected => great! Fire is detected based on the smoke sensor => alarming Fire is detected based on the smoke sensor => alarming Fire is detected based on the smoke sensor => alarming Fire is detected based on the smoke sensor => alarming No fire detected => great! No fire detected => great! No fire detected => great! Fire is detected based on the flame sensor => alarming Fire is detected based on the flame sensor => alarming Fire is detected based on the flame sensor => alarming

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Code Uitleg

Lees de regel-voor-regel uitleg in de commentaarregels van de broncode!
