Arduino - Bewegingssensor - Piezo Buzzer
We gaan leren hoe u met Arduino de piezo buzzer bestuurt wanneer beweging wordt gedetecteerd door de HC-SR501 bewegingssensor. In detail:
- Als er beweging wordt gedetecteerd, maakt de buzzer geluid
- Als er geen beweging wordt gedetecteerd, stopt het geluid
- Als er beweging wordt gedetecteerd, speelt de buzzer een melodie af
Hardware Benodigd
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over Piezo Buzzer en Bewegingssensor
Als u nog niet bekend bent met piezo buzzer en bewegingssensor (pinout, werking, programmeren …), leert u hierover in de volgende tutorials:
Let op: deze tutorial gebruikt een 3-5V buzzer, maar u kunt deze aanpassen voor een 12V buzzer. Meer informatie vindt u in de Arduino - Buzzer tutorial

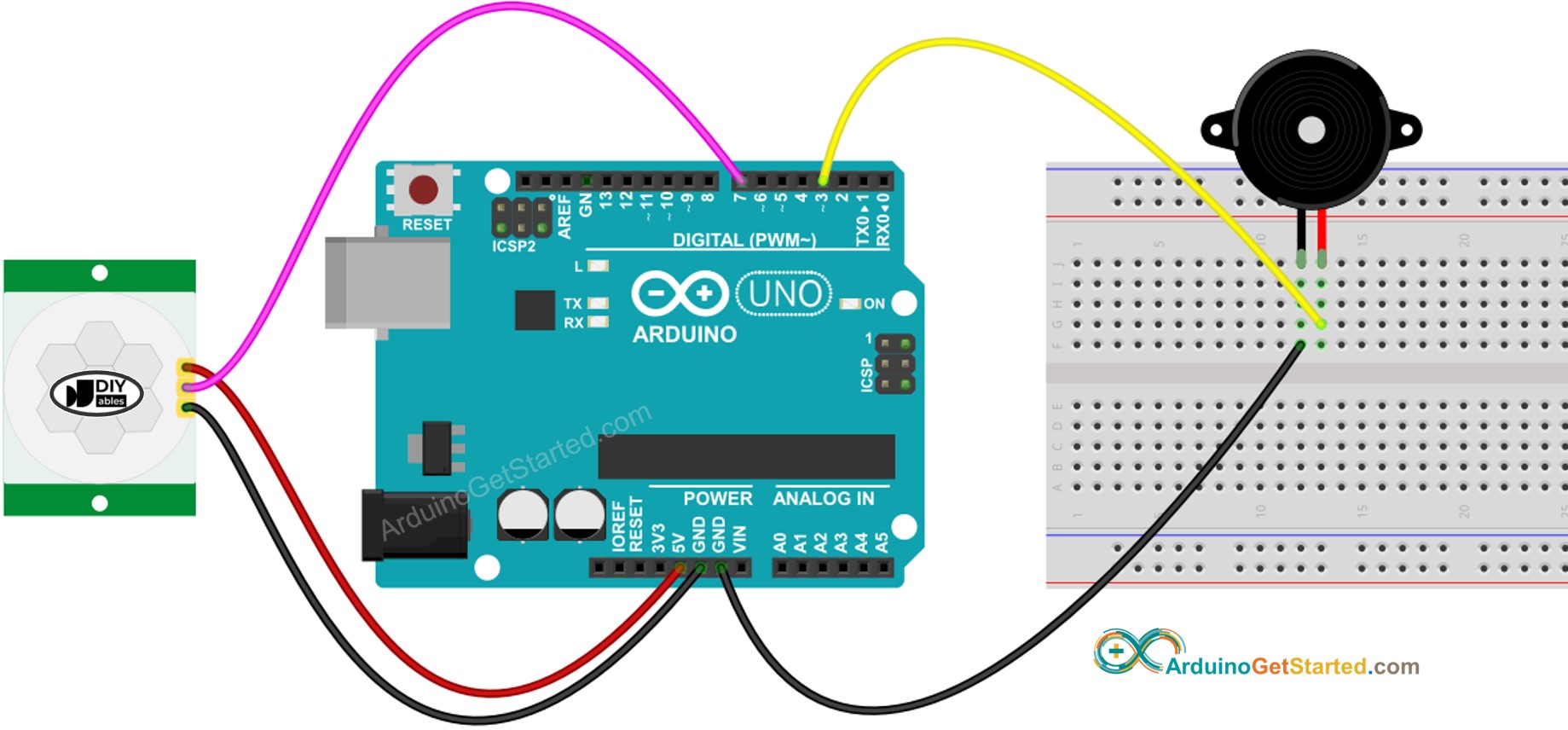

Bedradingsschema
Deze afbeelding is gemaakt met Fritzing. Klik om de afbeelding te vergroten.
Initiële Instellingen
| Time Delay Adjuster | Draai de schroef volledig tegen de klok in. |
| Detection Range Adjuster | Draai de schroef volledig met de klok mee. |
| Repeat Trigger Selector | Plaats de jumper zoals te zien is op de afbeelding. |
Arduino Code - Eenvoudig Geluid
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-motion-sensor-piezo-buzzer
*/
const int MOTION_SENSOR_PIN = 7; // Arduino pin connected to the OUTPUT pin of motion sensor
const int BUZZER_PIN = 3; // Arduino pin connected to Buzzer's pin
int motionStateCurrent = LOW; // current state of motion sensor's pin
int motionStatePrevious = LOW; // previous state of motion sensor's pin
void setup() {
Serial.begin(9600); // initialize serial
pinMode(MOTION_SENSOR_PIN, INPUT); // set arduino pin to input mode
pinMode(BUZZER_PIN, OUTPUT); // set arduino pin to output mode
}
void loop() {
motionStatePrevious = motionStateCurrent; // store old state
motionStateCurrent = digitalRead(MOTION_SENSOR_PIN); // read new state
if (motionStatePrevious == LOW && motionStateCurrent == HIGH) { // pin state change: LOW -> HIGH
Serial.println("Motion detected!");
digitalWrite(BUZZER_PIN, HIGH); // turn on
}
else
if (motionStatePrevious == HIGH && motionStateCurrent == LOW) { // pin state change: HIGH -> LOW
Serial.println("Motion stopped!");
digitalWrite(BUZZER_PIN, LOW); // turn off
}
}
Snelle Stappen
- Verbind de Arduino met de pc via een USB-kabel
- Open de Arduino IDE, selecteer het juiste board en poort
- Kopieer bovenstaande code en open deze in Arduino IDE
- Klik op de Upload-knop in de Arduino IDE om de code op de Arduino te laden
- Beweeg uw hand voor de sensor
- Luister naar het geluid van de piezo buzzer
Code Uitleg
Lees de regel-voor-regel uitleg in de commentaarregels van de broncode!
Arduino Code - Melodie
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-motion-sensor-piezo-buzzer
*/
#include "pitches.h"
const int MOTION_SENSOR_PIN = 7; // Arduino pin connected to the OUTPUT pin of motion sensor
const int BUZZER_PIN = 8; // Arduino pin connected to Buzzer's pin
// notes in the melody:
int melody[] = {
NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_G5, NOTE_C5, NOTE_D5,
NOTE_E5,
NOTE_F5, NOTE_F5, NOTE_F5, NOTE_F5,
NOTE_F5, NOTE_E5, NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_D5, NOTE_D5, NOTE_E5,
NOTE_D5, NOTE_G5
};
// note durations: 4 = quarter note, 8 = eighth note, etc, also called tempo:
int noteDurations[] = {
8, 8, 4,
8, 8, 4,
8, 8, 8, 8,
2,
8, 8, 8, 8,
8, 8, 8, 16, 16,
8, 8, 8, 8,
4, 4
};
void setup() {
Serial.begin(9600); // initialize serial
pinMode(MOTION_SENSOR_PIN, INPUT); // set arduino pin to input mode
}
void loop() {
int motionState = digitalRead(MOTION_SENSOR_PIN); // read new state
if (motionState == HIGH) {
Serial.println("The motion is detected");
buzzer();
}
}
void buzzer() {
// iterate over the notes of the melody:
int size = sizeof(noteDurations) / sizeof(int);
for (int thisNote = 0; thisNote < size; thisNote++) {
// to calculate the note duration, take one second divided by the note type.
//e.g. quarter note = 1000 / 4, eighth note = 1000/8, etc.
int noteDuration = 1000 / noteDurations[thisNote];
tone(BUZZER_PIN, melody[thisNote], noteDuration);
// to distinguish the notes, set a minimum time between them.
// the note's duration + 30% seems to work well:
int pauseBetweenNotes = noteDuration * 1.30;
delay(pauseBetweenNotes);
// stop the tone playing:
noTone(BUZZER_PIN);
}
}
Snelle Stappen
- Kopieer bovenstaande code en open deze in Arduino IDE
- Maak het bestand pitches.h aan in Arduino IDE door:
- Ofwel klik op de knop net onder het serial monitor-icoon en kies New Tab, of gebruik de toetsen Ctrl+Shift+N.
- Geef het bestand de naam pitches.h en klik op OK
- Kopieer onderstaande code en plak deze in het aangemaakte pitches.h bestand.
- Klik op de Upload-knop in Arduino IDE om de code op de Arduino te laden
- Beweeg uw hand voor de sensor
- Luister naar de melodie van de piezo buzzer
/*************************************************
* Public Constants
*************************************************/
#define NOTE_B0 31
#define NOTE_C1 33
#define NOTE_CS1 35
#define NOTE_D1 37
#define NOTE_DS1 39
#define NOTE_E1 41
#define NOTE_F1 44
#define NOTE_FS1 46
#define NOTE_G1 49
#define NOTE_GS1 52
#define NOTE_A1 55
#define NOTE_AS1 58
#define NOTE_B1 62
#define NOTE_C2 65
#define NOTE_CS2 69
#define NOTE_D2 73
#define NOTE_DS2 78
#define NOTE_E2 82
#define NOTE_F2 87
#define NOTE_FS2 93
#define NOTE_G2 98
#define NOTE_GS2 104
#define NOTE_A2 110
#define NOTE_AS2 117
#define NOTE_B2 123
#define NOTE_C3 131
#define NOTE_CS3 139
#define NOTE_D3 147
#define NOTE_DS3 156
#define NOTE_E3 165
#define NOTE_F3 175
#define NOTE_FS3 185
#define NOTE_G3 196
#define NOTE_GS3 208
#define NOTE_A3 220
#define NOTE_AS3 233
#define NOTE_B3 247
#define NOTE_C4 262
#define NOTE_CS4 277
#define NOTE_D4 294
#define NOTE_DS4 311
#define NOTE_E4 330
#define NOTE_F4 349
#define NOTE_FS4 370
#define NOTE_G4 392
#define NOTE_GS4 415
#define NOTE_A4 440
#define NOTE_AS4 466
#define NOTE_B4 494
#define NOTE_C5 523
#define NOTE_CS5 554
#define NOTE_D5 587
#define NOTE_DS5 622
#define NOTE_E5 659
#define NOTE_F5 698
#define NOTE_FS5 740
#define NOTE_G5 784
#define NOTE_GS5 831
#define NOTE_A5 880
#define NOTE_AS5 932
#define NOTE_B5 988
#define NOTE_C6 1047
#define NOTE_CS6 1109
#define NOTE_D6 1175
#define NOTE_DS6 1245
#define NOTE_E6 1319
#define NOTE_F6 1397
#define NOTE_FS6 1480
#define NOTE_G6 1568
#define NOTE_GS6 1661
#define NOTE_A6 1760
#define NOTE_AS6 1865
#define NOTE_B6 1976
#define NOTE_C7 2093
#define NOTE_CS7 2217
#define NOTE_D7 2349
#define NOTE_DS7 2489
#define NOTE_E7 2637
#define NOTE_F7 2794
#define NOTE_FS7 2960
#define NOTE_G7 3136
#define NOTE_GS7 3322
#define NOTE_A7 3520
#define NOTE_AS7 3729
#define NOTE_B7 3951
#define NOTE_C8 4186
#define NOTE_CS8 4435
#define NOTE_D8 4699
#define NOTE_DS8 4978
Code Uitleg
Lees de regel-voor-regel uitleg in de commentaarregels van de broncode!
※ Notiz:
De bovenstaande code maakt gebruik van de delay() functie. Dit blokkeert andere code tijdens het afspelen van de melodie. Om blokkeren van andere code te voorkomen, gebruikt u de ezBuzzer bibliotheek. Deze bibliotheek is ontworpen om de buzzer te laten piepen of melodie te spelen zonder andere code te blokkeren.
Video Tutorial
We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.
Bekijk onze video-tutorial voor een visuele begeleiding bij dit project! De video biedt extra inzichten en helpt u stap voor stap door het proces heen.
