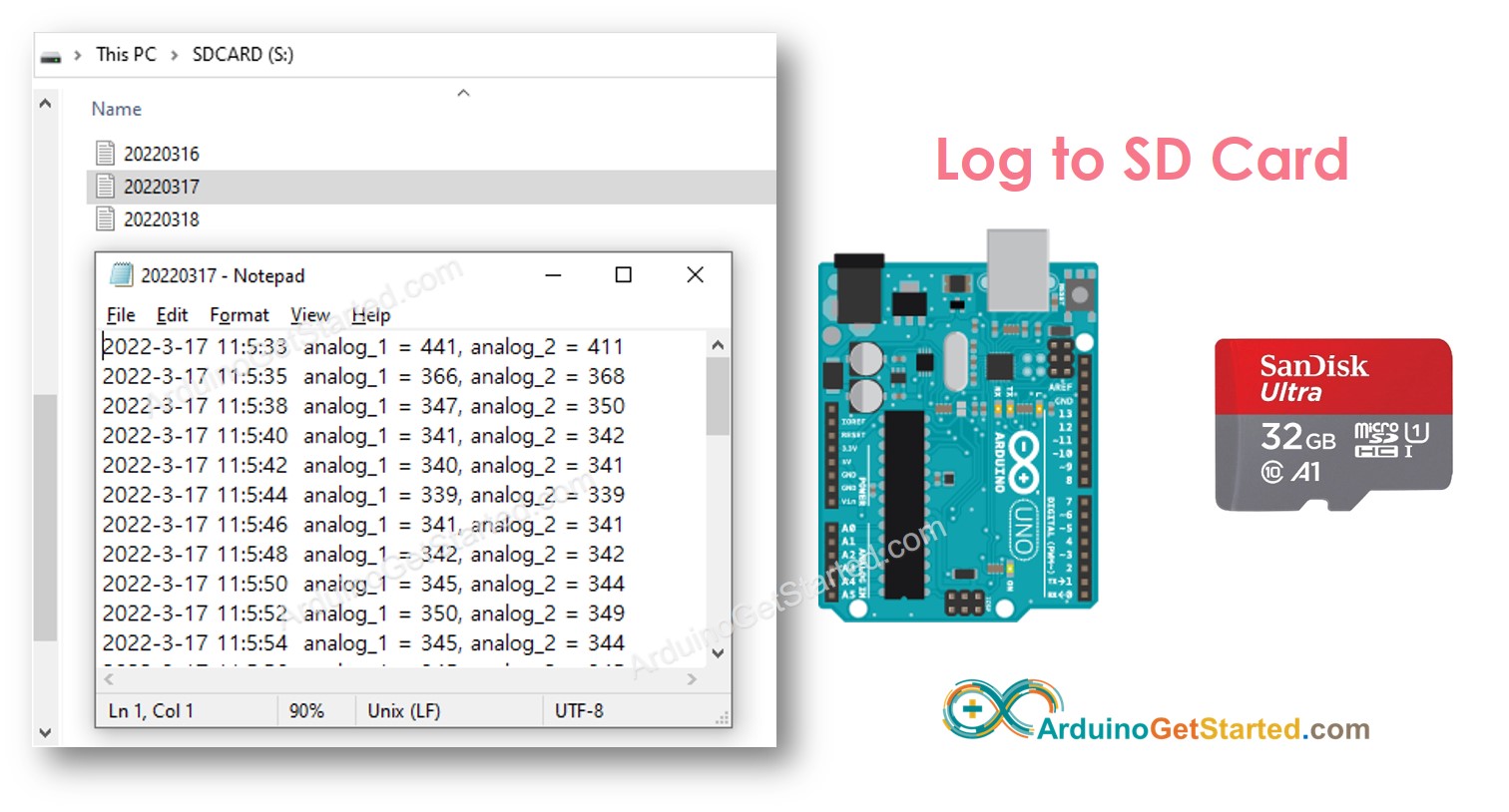

Arduino - Gegevens loggen met tijdstempel naar SD-kaart
In deze handleiding leert u hoe u met Arduino logbestanden schrijft met een tijdstempel naar een Micro SD-kaart. We behandelen in detail:
- Arduino – Hoe u gegevens logt met een tijdstempel naar een bestand op een Micro SD-kaart
- Arduino – Hoe u gegevens logt met een tijdstempel naar meerdere bestanden op een Micro SD-kaart, één bestand per dag
De tijdinformatie wordt opgehaald van een RTC-module (Real-Time Clock) en samen met de gegevens naar de Micro SD-kaart geschreven.
De te loggen data op de Micro SD-kaart kan van alles zijn. Bijvoorbeeld:
- Gegevens gelezen van een willekeurige sensor
- Geschiedenis van toegang tot een deur
Om het eenvoudig te houden, leest deze handleiding als voorbeeld waarden van twee analoge pinnen uit. U kunt de code gemakkelijk aanpassen voor elk type data.
Hardware Benodigd
Of u kunt de volgende kits kopen:
| 1 | × | DIYables STEM V3 Starterskit (Arduino inbegrepen) | |
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over Micro SD-kaart Module en RTC Module
Als u nog niet bekend bent met de Micro SD-kaart module en RTC-module (pinout, werking, programmeren ...), leer er meer over in de volgende handleidingen:
- Arduino – Micro SD-kaart tutorial.
- Arduino – RTC module tutorial.

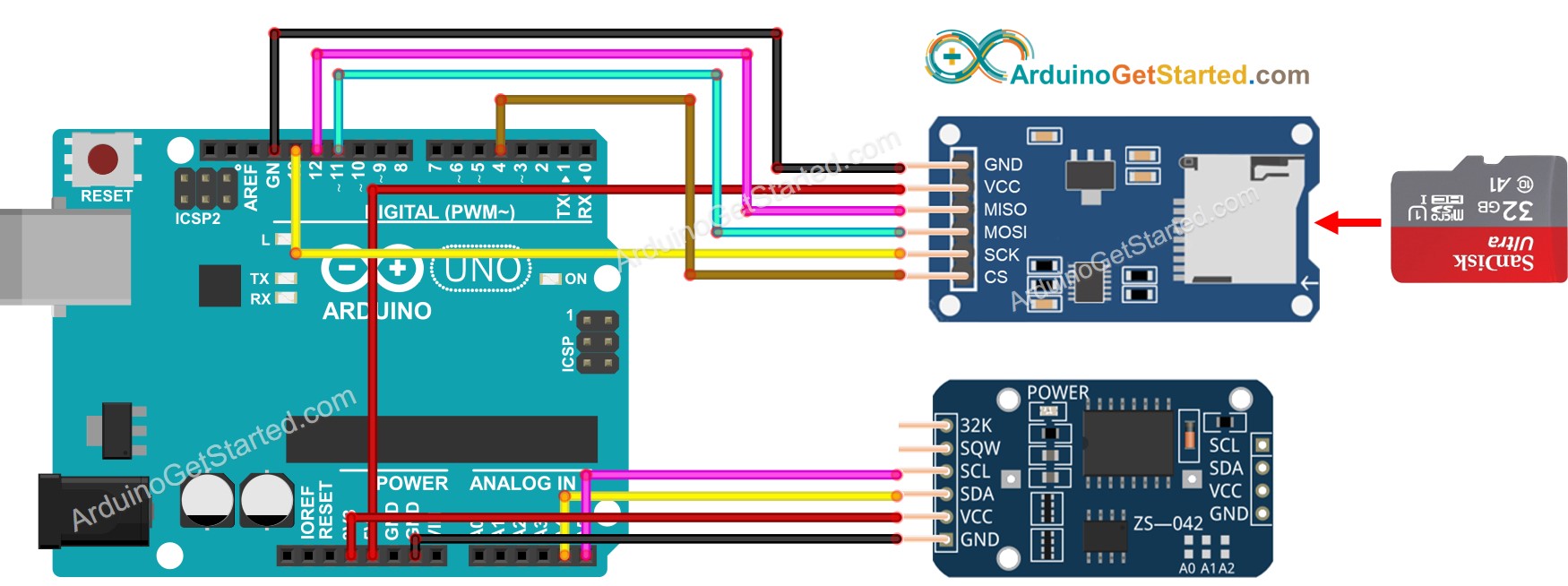

Aansluitschema
This image is created using Fritzing. Click to enlarge image
※ Notiz:
Als u een Ethernet shield of een ander shield gebruikt dat een Micro SD-kaarthouder heeft, heeft u de Micro SD-kaart module niet nodig. U hoeft alleen de Micro SD-kaart in de Micro SD-kaarthouder van het shield te plaatsen.
Arduino – Gegevens loggen met tijdstempel naar Micro SD-kaart
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-log-data-with-timestamp-to-sd-card
*/
#include <SD.h>
#include <RTClib.h>
#define PIN_SPI_CS 4
#define FILE_NAME "log.txt"
RTC_DS3231 rtc;
File myFile;
void setup() {
Serial.begin(9600);
// SETUP RTC MODULE
if (!rtc.begin()) {
Serial.println(F("Couldn't find RTC"));
while (1);
}
if (!SD.begin(PIN_SPI_CS)) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
while (1); // don't do anything more:
}
Serial.println(F("SD CARD INITIALIZED."));
Serial.println(F("--------------------"));
}
void loop() {
// open file for writing
myFile = SD.open(FILE_NAME, FILE_WRITE);
if (myFile) {
Serial.println(F("Writing log to SD Card"));
// write timestamp
DateTime now = rtc.now();
myFile.print(now.year(), DEC);
myFile.print('-');
myFile.print(now.month(), DEC);
myFile.print('-');
myFile.print(now.day(), DEC);
myFile.print(' ');
myFile.print(now.hour(), DEC);
myFile.print(':');
myFile.print(now.minute(), DEC);
myFile.print(':');
myFile.print(now.second(), DEC);
myFile.print(" "); // delimiter between timestamp and data
// read data
int analog_1 = analogRead(A0);
int analog_2 = analogRead(A1);
// write data
myFile.print("analog_1 = ");
myFile.print(analog_1);
myFile.print(", "); // delimiter between data
myFile.print("analog_2 = ");
myFile.print(analog_2);
myFile.write("\n"); // new line
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file "));
Serial.println(FILE_NAME);
}
delay(2000); // delay 2 seconds
}
Snelle stappen
- Zorg ervoor dat de Micro SD-kaart geformatteerd is in FAT16 of FAT32 (zoek dit op Google indien nodig)
- Kopieer de bovenstaande code en open deze met de Arduino IDE
- Klik op de Upload knop in de Arduino IDE om de code naar de Arduino te uploaden
- Bekijk het resultaat op de Seriële Monitor.
COM6
SD CARD INITIALIZED.
--------------------
Writing log to SD Card
Writing log to SD Card
Writing log to SD Card
Writing log to SD Card
Writing log to SD Card
Writing log to SD Card
Writing log to SD Card
Autoscroll
Clear output
9600 baud
Newline
- Verwijder de Micro SD-kaart uit de Micro SD-kaart module
- Plaats de Micro SD-kaart in een USB SD-kaartlezer
- Verbind de USB SD-kaartlezer met de pc

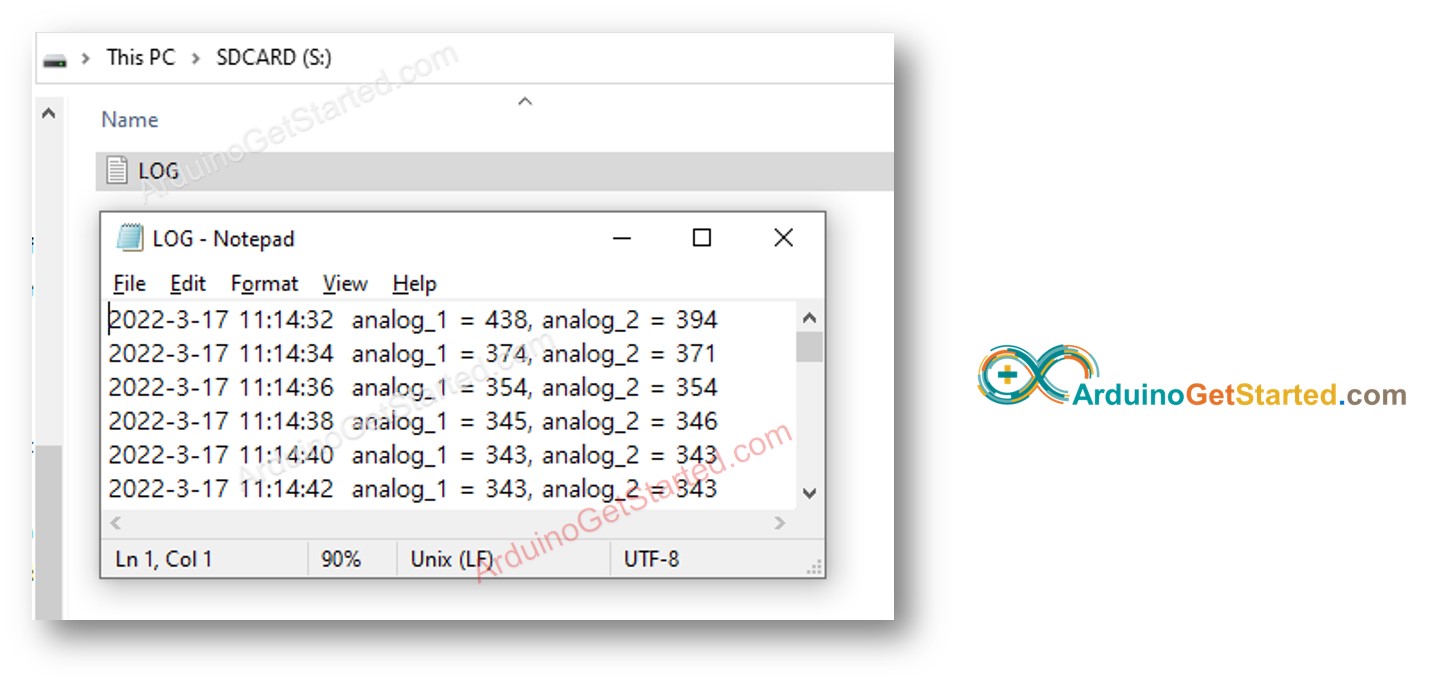

- Open het log.txt bestand op uw pc, het ziet er als volgt uit:
Als u geen USB SD-kaartlezer heeft, kunt u de inhoud van het logbestand controleren door onderstaande Arduino-code uit te voeren.
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-log-data-with-timestamp-to-sd-card
*/
#include <SD.h>
#define PIN_SPI_CS 4
#define FILE_NAME "log.txt"
File myFile;
void setup() {
Serial.begin(9600);
if (!SD.begin(PIN_SPI_CS)) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
while (1); // don't do anything more:
}
Serial.println(F("SD CARD INITIALIZED."));
// open file for reading
myFile = SD.open(FILE_NAME, FILE_READ);
if (myFile) {
while (myFile.available()) {
char ch = myFile.read(); // read characters one by one from Micro SD Card
Serial.print(ch); // print the character to Serial Monitor
}
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file "));
Serial.println(FILE_NAME);
}
}
void loop() {
}
Arduino – Gegevens loggen in meerdere bestanden
Loggen naar één enkel bestand leidt na verloop van tijd tot een groot bestand, wat het lastig maakt om te controleren. De onderstaande code schrijft logbestanden naar meerdere bestanden:
- Eén bestand per dag
- De bestandsnaam is de datum in het formaat YYYYMMDD.txt
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-log-data-with-timestamp-to-sd-card
*/
#include <SD.h>
#include <RTClib.h>
#define PIN_SPI_CS 4
RTC_DS3231 rtc;
File myFile;
char filename[] = "yyyymmdd.txt"; // filename (without extension) should not exceed 8 chars
void setup() {
Serial.begin(9600);
// SETUP RTC MODULE
if (!rtc.begin()) {
Serial.println(F("Couldn't find RTC"));
while (1);
}
if (!SD.begin(PIN_SPI_CS)) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
while (1); // don't do anything more:
}
Serial.println(F("SD CARD INITIALIZED."));
Serial.println(F("--------------------"));
}
void loop() {
DateTime now = rtc.now();
int year = now.year();
int month = now.month();
int day = now.day();
// update filename
filename[0] = (year / 1000) + '0';
filename[1] = ((year % 1000) / 100) + '0';
filename[2] = ((year % 100) / 10) + '0';
filename[3] = (year % 10) + '0';
filename[4] = (month / 10) + '0';
filename[5] = (month % 10) + '0';
filename[6] = (day / 10) + '0';
filename[7] = (day % 10) + '0';
// open file for writing
myFile = SD.open(filename, FILE_WRITE);
if (myFile) {
Serial.println(F("Writing log to SD Card"));
// write timestamp
myFile.print(now.year(), DEC);
myFile.print('-');
myFile.print(now.month(), DEC);
myFile.print('-');
myFile.print(now.day(), DEC);
myFile.print(' ');
myFile.print(now.hour(), DEC);
myFile.print(':');
myFile.print(now.minute(), DEC);
myFile.print(':');
myFile.print(now.second(), DEC);
myFile.print(" "); // delimiter between timestamp and data
// read data
int analog_1 = analogRead(A0);
int analog_2 = analogRead(A1);
// write data
myFile.print("analog_1 = ");
myFile.print(analog_1);
myFile.print(", "); // delimiter between data
myFile.print("analog_2 = ");
myFile.print(analog_2);
myFile.write("\n"); // new line
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file "));
Serial.println(filename);
}
delay(2000); // delay 2 seconds
}
Na langere looptijd, als u:
- De Micro SD-kaart verwijdert uit de Micro SD-kaart module
- De Micro SD-kaart plaatst in een USB SD-kaartlezer
- De USB SD-kaartlezer aansluit op de pc

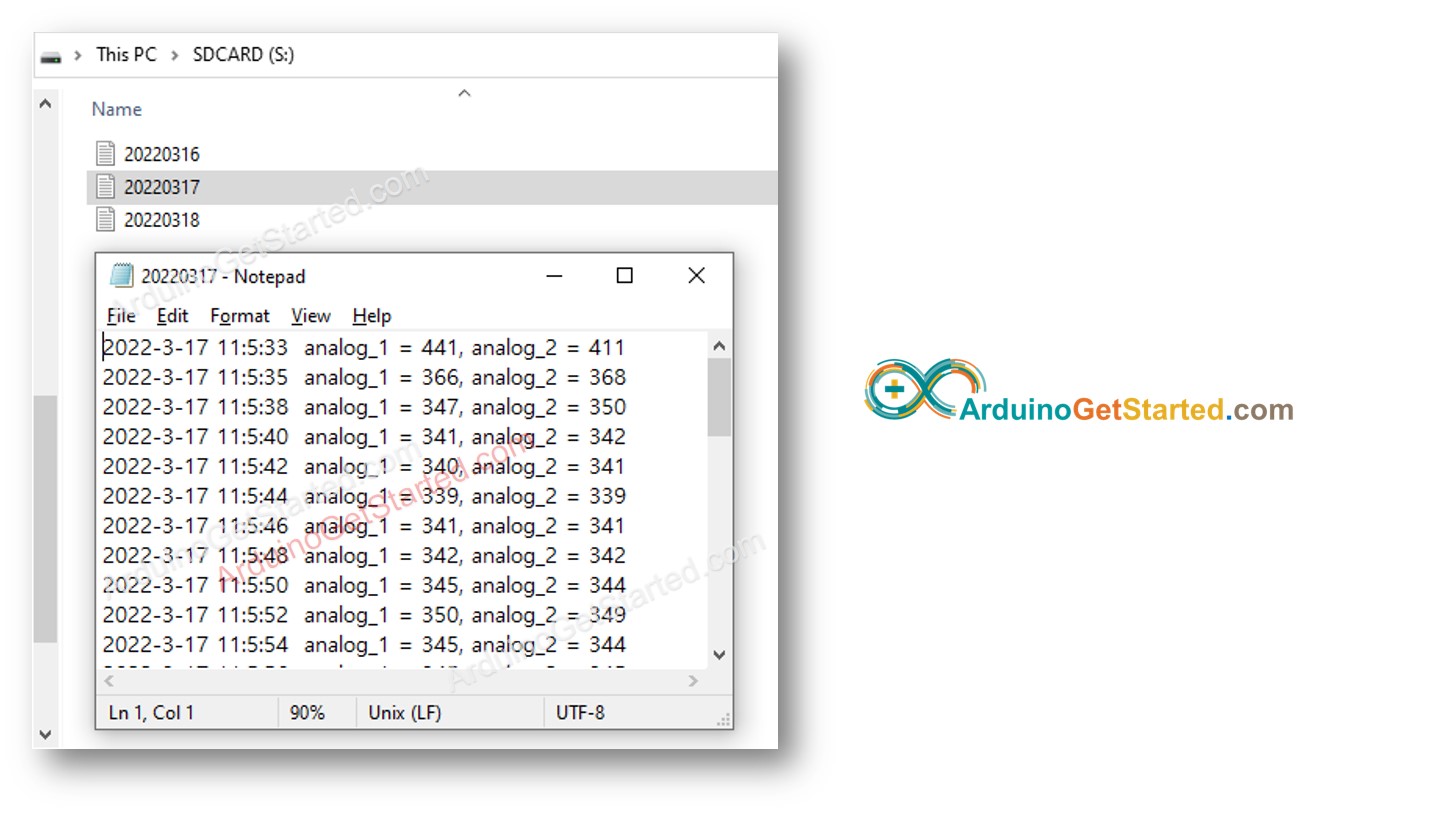

- Ziet u de volgende bestanden:
