Arduino - Bewegingssensor - LED
We gaan leren hoe u met Arduino een LED aan en uit kunt schakelen op basis van bewegingsdetectie door de HC-SR501 bewegingssensor:
- Als er beweging wordt gedetecteerd, gaat de LED aan
- Als er geen beweging wordt gedetecteerd, gaat de LED uit
Hardware Benodigd
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over LED en Bewegingssensor
Als u niet bekend bent met LED en bewegingssensor (pinout, werking, programmeren ...), leer er dan meer over in de volgende tutorials:
Aansluitschema

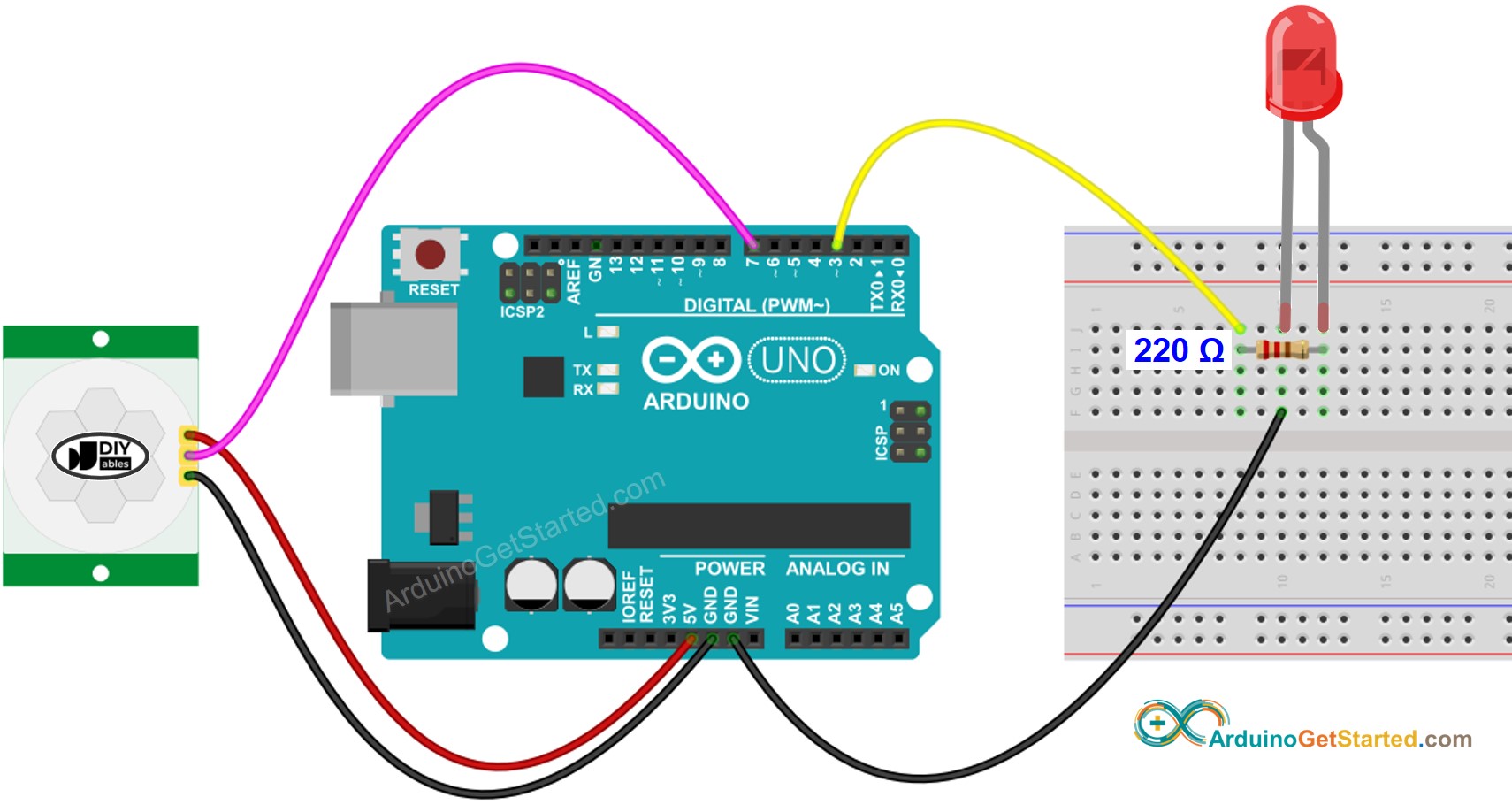

This image is created using Fritzing. Click to enlarge image
Initiële Instelling
| Time Delay Adjuster | Draai deze volledig tegen de klok in. |
| Detection Range Adjuster | Draai deze volledig met de klok mee. |
| Repeat Trigger Selector | Plaats de jumper zoals te zien op de afbeelding. |
Arduino Code
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-motion-sensor-led
*/
const int MOTION_SENSOR_PIN = 7; // Arduino pin connected to the OUTPUT pin of motion sensor
const int LED_PIN = 3; // Arduino pin connected to LED's pin
int motionStateCurrent = LOW; // current state of motion sensor's pin
int motionStatePrevious = LOW; // previous state of motion sensor's pin
void setup() {
Serial.begin(9600); // initialize serial
pinMode(MOTION_SENSOR_PIN, INPUT); // set arduino pin to input mode
pinMode(LED_PIN, OUTPUT); // set arduino pin to output mode
}
void loop() {
motionStatePrevious = motionStateCurrent; // store old state
motionStateCurrent = digitalRead(MOTION_SENSOR_PIN); // read new state
if (motionStatePrevious == LOW && motionStateCurrent == HIGH) { // pin state change: LOW -> HIGH
Serial.println("Motion detected!");
digitalWrite(LED_PIN, HIGH); // turn on
}
else
if (motionStatePrevious == HIGH && motionStateCurrent == LOW) { // pin state change: HIGH -> LOW
Serial.println("Motion stopped!");
digitalWrite(LED_PIN, LOW); // turn off
}
}
Snelle Stappen
- Verbind de Arduino met de pc via de USB-kabel
- Open de Arduino IDE, selecteer het juiste board en de juiste poort
- Kopieer de bovenstaande code en open deze in de Arduino IDE
- Klik op de Upload-knop in de Arduino IDE om de code naar de Arduino te uploaden
- Beweeg uw hand voor de sensor
- Zie hoe de LED status verandert
Code Uitleg
Lees de uitleg regel voor regel in de commentaarregels van de broncode!
Video Tutorial
We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.
