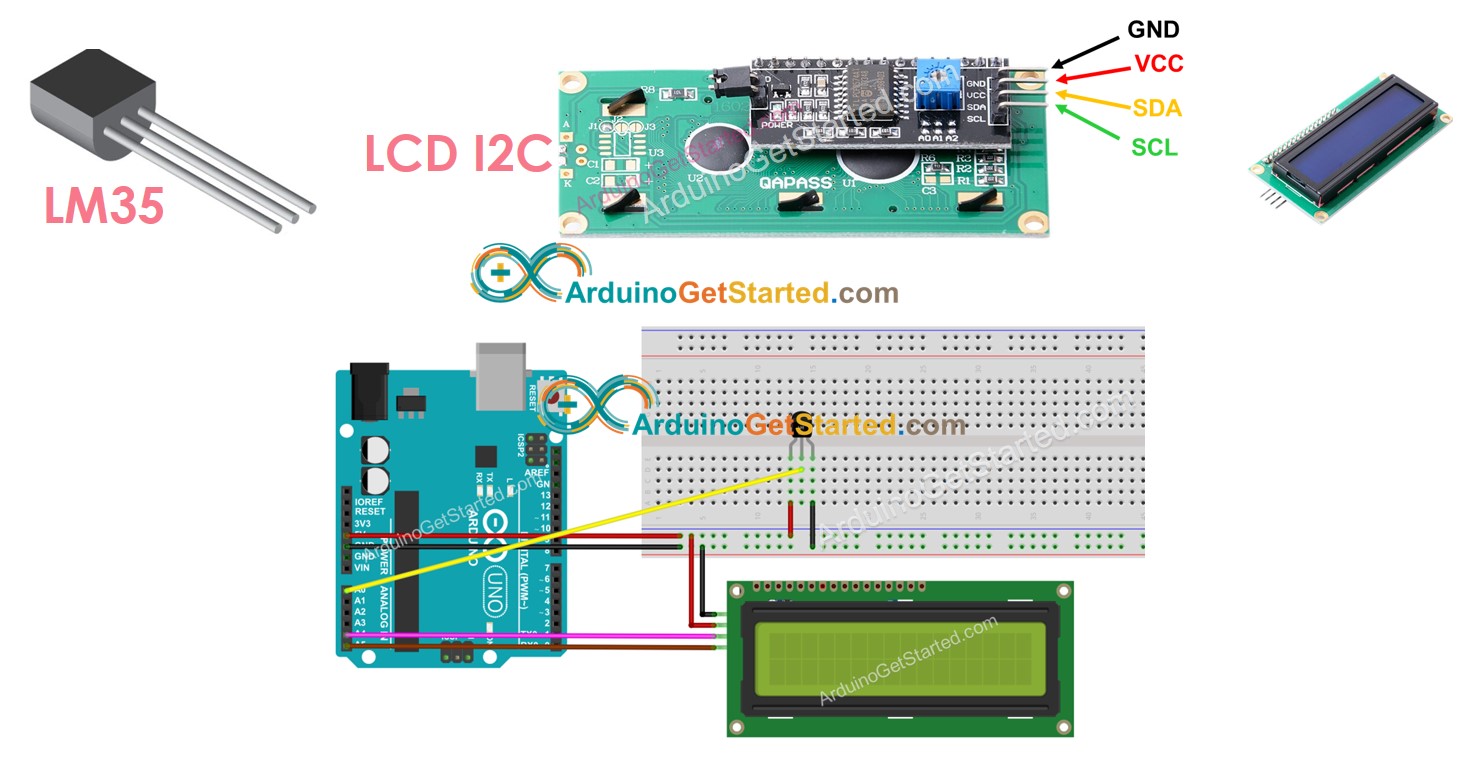

Arduino - Temperatuur weergeven van LM35 Sensor op LCD
In deze handleiding gaan we leren hoe u de temperatuur van een LM35 sensor uitleest en weergeeft op een 16x2 LCD met I2C-interface.
Hardware benodigd
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over LM35 Temperatuursensor en LCD I2C
Als u nog niet bekend bent met de LM35 temperatuursensor en LCD I2C (pinout, werking, programmeren, enz.), kunt u daarover meer leren in de volgende tutorials:
- Arduino - LCD I2C tutorial
- Arduino - LM35 Temperatuursensor tutorial

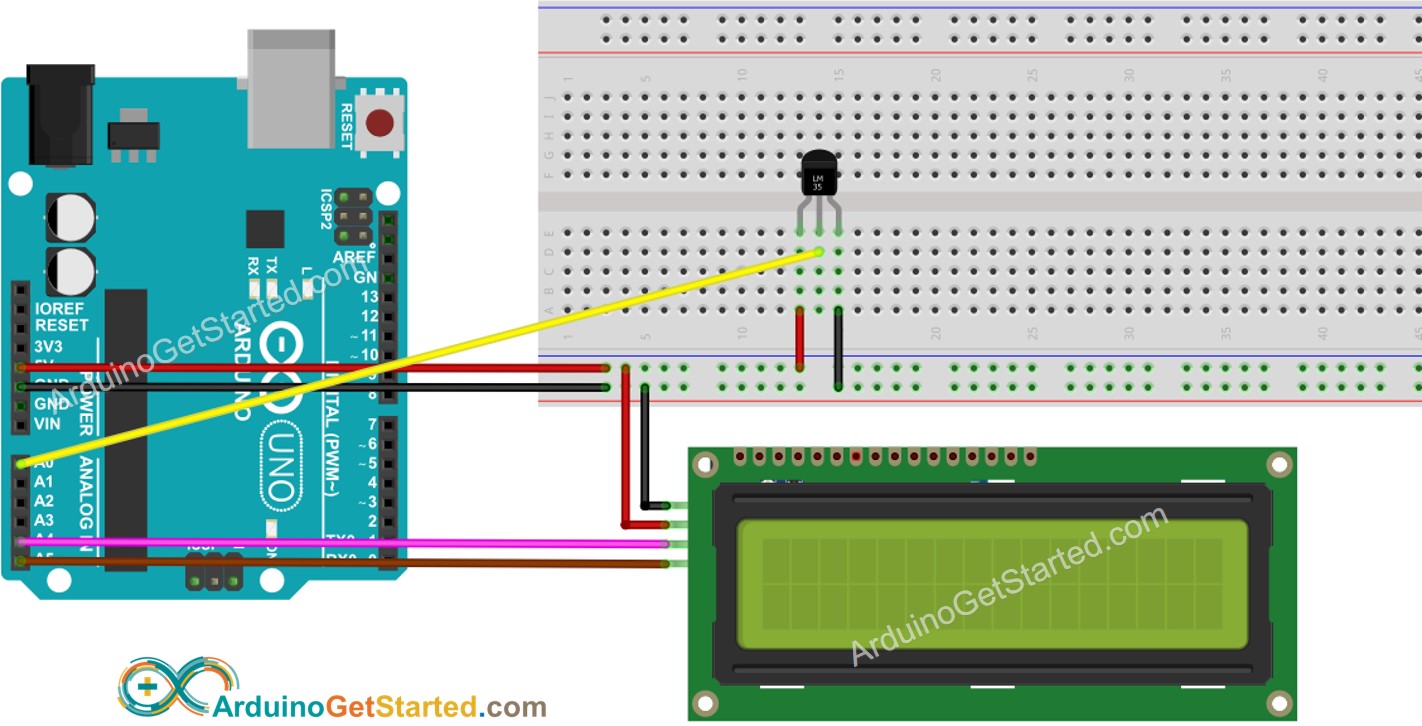

Bedradingsschema
This image is created using Fritzing. Click to enlarge image
Arduino Code - LM35 Temperatuursensor - LCD I2C
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-display-temperature-from-lm35-sensor-on-lcd
*/
#include <LiquidCrystal_I2C.h> // LCD I2C library
#define ADC_VREF_mV 5000.0 // in millivolt
#define ADC_RESOLUTION 1024.0
#define PIN_LM35 A0 // pin connected to LM35 temperature sensor
LiquidCrystal_I2C lcd(0x27, 16, 2); // LCD I2C address 0x27 (from DIYables LCD), 16 column and 2 rows
void setup() {
Serial.begin(9600);
lcd.init(); // initialize the lcd
lcd.backlight(); // open the backlight
}
void loop() {
int adcVal = analogRead(PIN_LM35);
// convert the ADC value to voltage in millivolt
float milliVolt = adcVal * (ADC_VREF_mV / ADC_RESOLUTION);
// convert the voltage to the temperature in Celsius
float tempC = milliVolt / 10;
float tempF = tempC * 9 / 5 + 32; // convert Celsius to Fahrenheit
lcd.clear();
lcd.setCursor(0, 0); // start to print at the first row
lcd.print(tempC); // print the temperature in Celsius
lcd.print("°C");
lcd.setCursor(0, 1); // start to print at the second row
lcd.print(tempF); // print the temperature in Fahrenheit
lcd.print("°F");
// print the temperature to Serial Monitor
Serial.print(tempC);
Serial.print("°C ~ ");
Serial.print(tempF);
Serial.println("°F");
delay(500);
}
Snelle stappen
- Open de Arduino IDE op uw PC.
- Ga naar het icoon Libraries in de linkerzijbalk van de Arduino IDE.
- Zoek op “LiquidCrystal I2C” en vind vervolgens de LiquidCrystal_I2C bibliotheek van Frank de Brabander.
- Klik op de knop Installeren om de LiquidCrystal_I2C bibliotheek te installeren.
- Kopieer bovenstaande code en open deze met de Arduino IDE.
- Klik op de knop Upload in de Arduino IDE om de code naar de Arduino te uploaden.
- Plaats de sensor in warm en koud water, of houd de sensor in uw hand.
- Bekijk het resultaat op het LCD en de Seriële Monitor.
※ Notiz:
Het I2C-adres van de LCD kan variëren afhankelijk van de fabrikant. In de code gebruiken we 0x27, zoals gespecificeerd door fabrikant DIYables.
