Arduino - Potentiometer activeert relais

We gaan leren hoe u:

Als de analoge waarde van de potentiometer hoger is dan een drempelwaarde, het relais inschakelt
Als de analoge waarde van de potentiometer lager is dan een drempelwaarde, het relais uitschakelt
Als de uitgangsspanning van de potentiometer hoger is dan een drempelwaarde, het relais inschakelt
Als de uitgangsspanning van de potentiometer lager is dan een drempelwaarde, het relais uitschakelt

Door het relais aan te sluiten op een gloeilamp, LED-strip, motor of actuator... kunnen we de potentiometer gebruiken om deze gloeilamp, LED-strip, motor of actuator aan te sturen...

Hardware Benodigdheden

1	×	Arduino Uno R3
1	×	USB 2.0 kabel type A/B
1	×	Potentiometer
1	×	(Alternatief) Potentiometer Kit
1	×	(Alternatief) Potentiometer Module met Knop
1	×	Relais
1	×	Breadboard (experimenteerprint)
1	×	Jumper wires (verbindingsdraden)
1	×	(Optioneel) Solenoïde Slot
1	×	(Optioneel) 12V Voedingsadapter
1	×	(Optioneel) DC Power Jack
1	×	(Aanbevolen) Schroefklem Block Shield voor Arduino Uno
1	×	(Aanbevolen) Breadboard-Shield voor Arduino Uno
1	×	(Aanbevolen) Behuizing voor Arduino Uno
1	×	(Aanbevolen) Prototyping Basisplaat & Breadboard Kit voor Arduino Uno

Of u kunt de volgende kits kopen:

1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over Relais en Potentiometer

Als u nog niet bekend bent met relais en potentiometer (pinout, werking, programmeren...), leer hierover in de volgende tutorials:

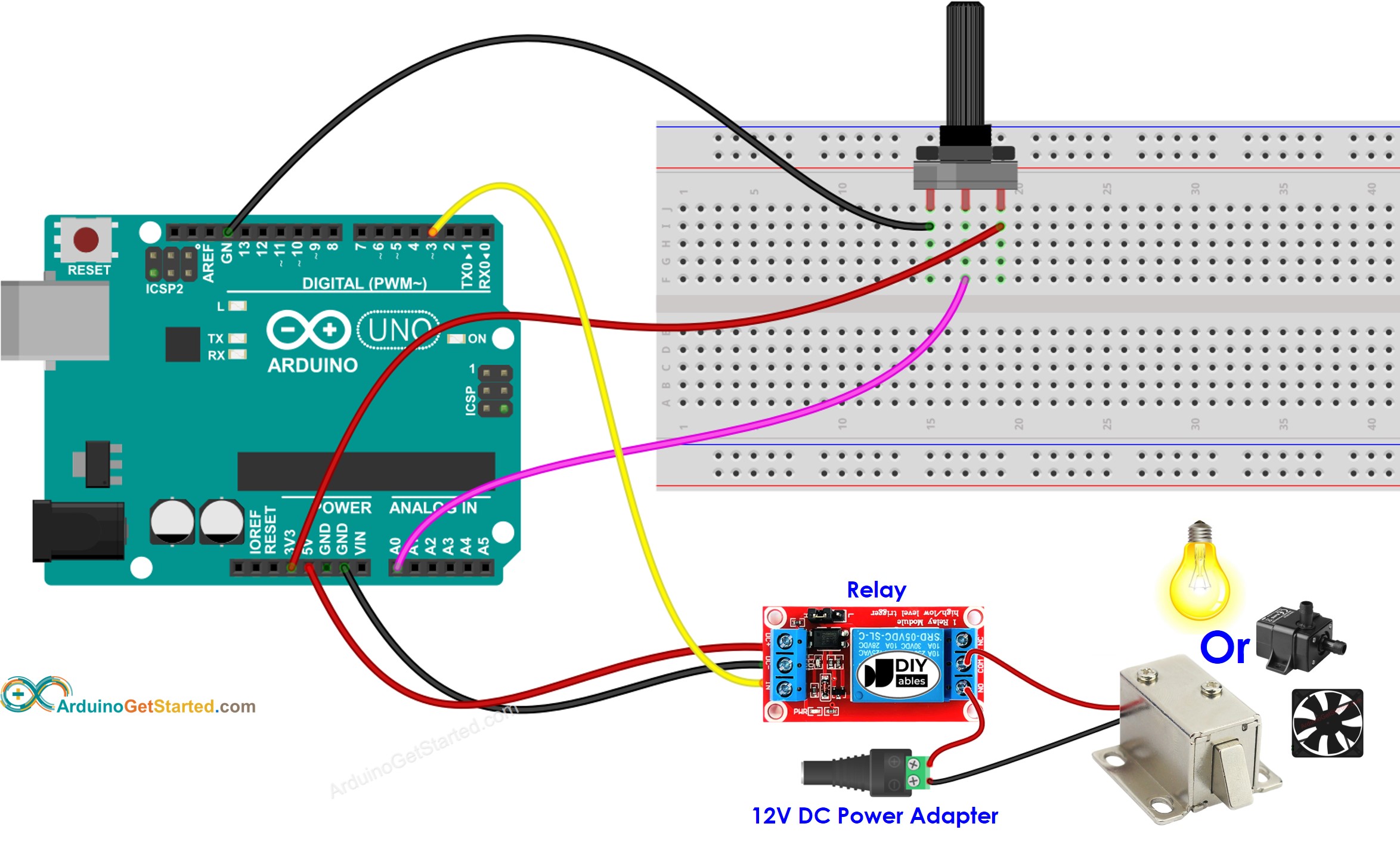

Bedradingsschema

This image is created using Fritzing. Click to enlarge image

Arduino Code - Analoge Drempelwaarde

/* * Deze Arduino code is ontwikkeld door newbiely.nl * Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino/arduino-potentiometer-triggers-relay */ // constants won't change const int POTENTIOMETER_PIN = A0; // Arduino pin connected to Potentiometer pin const int RELAY_PIN = 3; // Arduino pin connected to Relay's pin const int ANALOG_THRESHOLD = 500; void setup() { pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { int analogValue = analogRead(POTENTIOMETER_PIN); // read the input on analog pin if(analogValue > ANALOG_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay }

Snelstart Stappen

Verbind de Arduino met uw PC via USB-kabel
Open de Arduino IDE, selecteer de juiste board en poort
Kopieer bovenstaande code en open deze in de Arduino IDE
Klik op de Upload-knop in de Arduino IDE om de code naar de Arduino te uploaden

Draai aan de potentiometer
Zie de status van het relais veranderen

Uitleg van de Code

Lees de regel-voor-regel uitleg in de commentaarregels van de broncode!

Arduino Code - Spanningsdrempel

De analoge waarde van de potentiometer wordt omgezet in een spanningswaarde, die vervolgens wordt vergeleken met een spanningsdrempel om het relais te activeren

/* * Deze Arduino code is ontwikkeld door newbiely.nl * Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino/arduino-potentiometer-triggers-relay */ // constants won't change const int POTENTIOMETER_PIN = A0; // Arduino pin connected to Potentiometer pin const int RELAY_PIN = 3; // Arduino pin connected to Relay's pin const float VOLTAGE_THRESHOLD = 2.5; // Voltages void setup() { pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { int analogValue = analogRead(POTENTIOMETER_PIN); // read the input on analog pin float voltage = floatMap(analogValue, 0, 1023, 0, 5); // Rescale to potentiometer's voltage if(voltage > VOLTAGE_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay } float floatMap(float x, float in_min, float in_max, float out_min, float out_max) { return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min; }

Video Tutorial

We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.

Bekijk onze video-tutorial voor een visuele begeleiding bij dit project! De video biedt extra inzichten om het gebruik van de potentiometer met een relais sneller onder de knie te krijgen.
