Arduino - RTC
In deze handleiding leert u:
- Hoe u datum en tijd (seconden, minuten, uren, dag, datum, maand en jaar) uitleest met Arduino en het Real-Time Clock DS3231 Module.
- Hoe u een dagelijks schema maakt met Arduino
- Hoe u een weekschema maakt met Arduino
- Hoe u een schema maakt voor een specifieke datum met Arduino
Hardware Benodigd
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over Real-Time Clock DS3231 Module
Arduino zelf heeft enkele tijd-gerelateerde functies zoals millis() en micros(). Deze kunnen echter geen datum en tijd (seconden, minuten, uren, dag, datum, maand en jaar) leveren. Om datum en tijd uit te lezen, is het nodig een Real-Time Clock (RTC) module te gebruiken, bijvoorbeeld DS3231 of DS1307. De DS3231 module heeft een hogere nauwkeurigheid dan de DS1307. Zie DS3231 vs DS1307
Pinout
Het Real-Time Clock DS3231 Module heeft 10 pinnen:
- 32K pin: levert een stabiele (temperatuurgecompenseerde) en nauwkeurige referentieklok.
- SQW pin: levert een mooie vierkante golf met 1Hz, 4kHz, 8kHz of 32kHz die programmatisch kan worden bestuurd. Dit kan ook worden gebruikt als interrupt bij alarmcondities in veel tijd gebaseerde toepassingen.
- SCL pin: is de seriële klokpin voor de I2C interface.
- SDA pin: is de seriële datapina voor de I2C interface.
- VCC pin: levert voedingsspanning aan de module, tussen 3.3V en 5.5V.
- GND pin: is de aardingspin.
Voor normaal gebruik zijn vier pinnen nodig: VCC, GND, SDA, SCL
De DS3231 Module heeft ook een batterijhouder.
- Als u een CR2032 batterij plaatst, blijft de tijd op de module behouden wanneer de hoofdvoeding uitgeschakeld is.
- Zonder batterij gaat de tijdsinformatie verloren bij uitval van de hoofdvoeding en moet u de tijd opnieuw instellen.

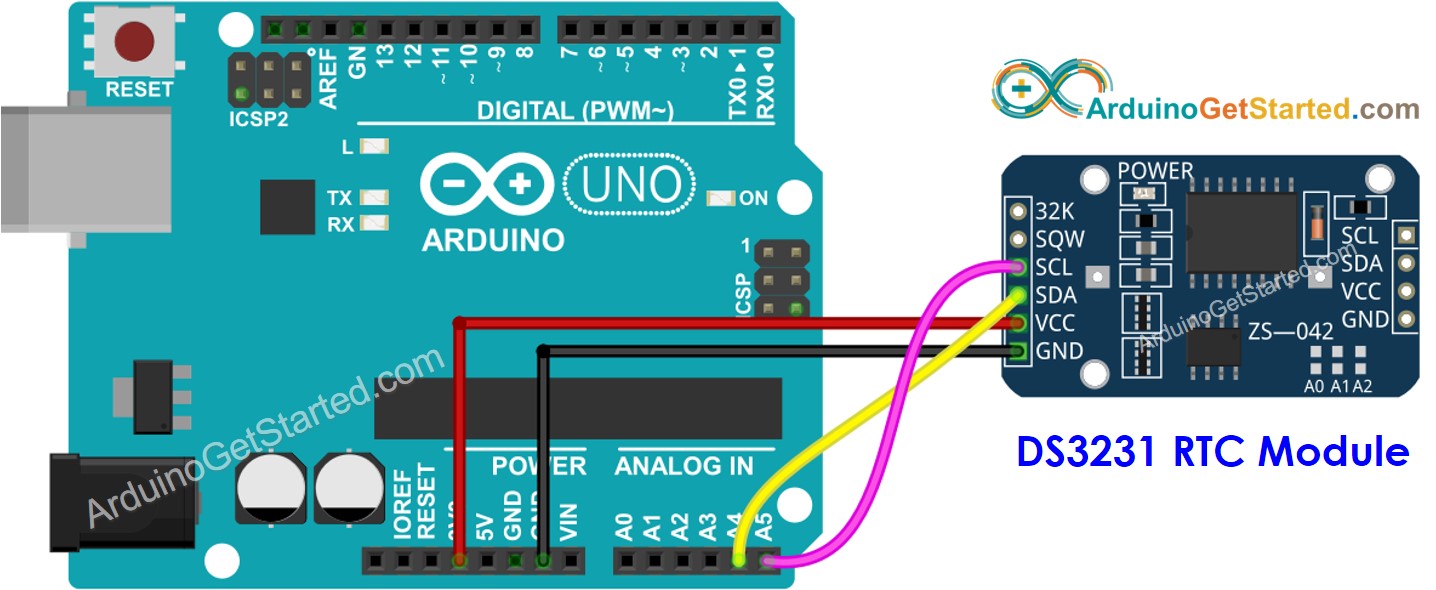

Bedradingsschema
Deze afbeelding is gemaakt met Fritzing. Klik om de afbeelding te vergroten.
Arduino - DS3231 RTC Module
| DS3231 RTC Module | Arduino Uno, Nano | Arduino Mega |
|---|---|---|
| Vin | 3.3V | 3.3V |
| GND | GND | GND |
| SDA | A4 | 20 |
| SCL | A5 | 21 |
Hoe programeren voor DS3231 RTC Module
- Voeg de bibliotheek toe:
#include <RTClib.h>
- Declareer een RTC object:
RTC_DS3231 rtc;
- Initialiseer RTC:
if (! rtc.begin()) {
Serial.println("Couldn't find RTC");
while (1);
}
- Stel de RTC voor de eerste keer in op datum & tijd waarop de sketch gecompileerd is op de PC:
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
- Lees datum en tijd uit de RTC module:
DateTime now = rtc.now();
Serial.print("Date & Time: ");
Serial.print(now.year(), DEC);
Serial.print('/');
Serial.print(now.month(), DEC);
Serial.print('/');
Serial.print(now.day(), DEC);
Serial.print(" (");
Serial.print(now.dayOfTheWeek());
Serial.print(") ");
Serial.print(now.hour(), DEC);
Serial.print(':');
Serial.print(now.minute(), DEC);
Serial.print(':');
Serial.println(now.second(), DEC);
Arduino Code – Hoe datum en tijd uitlezen
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-rtc
*/
#include <RTClib.h>
RTC_DS3231 rtc;
char daysOfTheWeek[7][12] = {
"Sunday",
"Monday",
"Tuesday",
"Wednesday",
"Thursday",
"Friday",
"Saturday"
};
void setup () {
Serial.begin(9600);
// SETUP RTC MODULE
if (! rtc.begin()) {
Serial.println("Couldn't find RTC");
Serial.flush();
while (1);
}
// automatically sets the RTC to the date & time on PC this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
// manually sets the RTC with an explicit date & time, for example to set
// January 21, 2021 at 3am you would call:
// rtc.adjust(DateTime(2021, 1, 21, 3, 0, 0));
}
void loop () {
DateTime now = rtc.now();
Serial.print("Date & Time: ");
Serial.print(now.year(), DEC);
Serial.print('/');
Serial.print(now.month(), DEC);
Serial.print('/');
Serial.print(now.day(), DEC);
Serial.print(" (");
Serial.print(daysOfTheWeek[now.dayOfTheWeek()]);
Serial.print(") ");
Serial.print(now.hour(), DEC);
Serial.print(':');
Serial.print(now.minute(), DEC);
Serial.print(':');
Serial.println(now.second(), DEC);
delay(1000); // delay 1 seconds
}
Snelle Stappen
- Navigeer naar het Libraries icoon in de linkerzijbalk van de Arduino IDE.
- Zoek op “RTClib” en vind de RTC bibliotheek van Adafruit.
- Klik op de Install knop om de RTC bibliotheek te installeren.
- Mogelijk wordt u gevraagd om aanvullende bibliotheekafhankelijkheden te installeren.
- Klik op de Install All knop om alle afhankelijkheden te installeren.
- Kopieer bovenstaande code en open deze met Arduino IDE.
- Klik op de Upload knop in Arduino IDE om de code naar de Arduino te uploaden.
- Open de Seriële Monitor.
- Bekijk het resultaat in de Seriële Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno' on 'COM15')
New Line
9600 baud
Date & Time: 2021/10/6 (Wednesday) 11:27:35
Date & Time: 2021/10/6 (Wednesday) 11:27:36
Date & Time: 2021/10/6 (Wednesday) 11:27:37
Date & Time: 2021/10/6 (Wednesday) 11:27:38
Date & Time: 2021/10/6 (Wednesday) 11:27:39
Date & Time: 2021/10/6 (Wednesday) 11:27:40
Date & Time: 2021/10/6 (Wednesday) 11:27:41
Date & Time: 2021/10/6 (Wednesday) 11:27:42
Date & Time: 2021/10/6 (Wednesday) 11:27:43
Date & Time: 2021/10/6 (Wednesday) 11:27:44
Arduino Code – Hoe een dagelijks schema te maken met Arduino
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-rtc
*/
// Date and time functions using a DS3231 RTC connected via I2C and Wire lib
#include <RTClib.h>
// event from 13:50 to 14:10
uint8_t DAILY_EVENT_START_HH = 13; // event start time: hour
uint8_t DAILY_EVENT_START_MM = 50; // event start time: minute
uint8_t DAILY_EVENT_END_HH = 14; // event end time: hour
uint8_t DAILY_EVENT_END_MM = 10; // event end time: minute
RTC_DS3231 rtc;
char daysOfTheWeek[7][12] = {
"Sunday",
"Monday",
"Tuesday",
"Wednesday",
"Thursday",
"Friday",
"Saturday"
};
void setup () {
Serial.begin(9600);
// SETUP RTC MODULE
if (! rtc.begin()) {
Serial.println("Couldn't find RTC");
while (1);
}
// sets the RTC to the date & time on PC this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
// sets the RTC with an explicit date & time, for example to set
// January 21, 2021 at 3am you would call:
// rtc.adjust(DateTime(2021, 1, 21, 3, 0, 0));
}
void loop () {
DateTime now = rtc.now();
if (now.hour() >= DAILY_EVENT_START_HH &&
now.minute() >= DAILY_EVENT_START_MM &&
now.hour() < DAILY_EVENT_END_HH &&
now.minute() < DAILY_EVENT_END_MM) {
Serial.println("It is on scheduled time");
// TODO: write your code"
} else {
Serial.println("It is NOT on scheduled time");
}
printTime(now);
}
void printTime(DateTime time) {
Serial.print("TIME: ");
Serial.print(time.year(), DEC);
Serial.print('/');
Serial.print(time.month(), DEC);
Serial.print('/');
Serial.print(time.day(), DEC);
Serial.print(" (");
Serial.print(daysOfTheWeek[time.dayOfTheWeek()]);
Serial.print(") ");
Serial.print(time.hour(), DEC);
Serial.print(':');
Serial.print(time.minute(), DEC);
Serial.print(':');
Serial.println(time.second(), DEC);
}
Arduino Code – Hoe een weekschema te maken met Arduino
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-rtc
*/
// Date and time functions using a DS3231 RTC connected via I2C and Wire lib
#include <RTClib.h>
// UNCHANGABLE PARAMATERS
#define SUNDAY 0
#define MONDAY 1
#define TUESDAY 2
#define WEDNESDAY 3
#define THURSDAY 4
#define FRIDAY 5
#define SATURDAY 6
// event on Monday, from 13:50 to 14:10
uint8_t WEEKLY_EVENT_DAY = MONDAY;
uint8_t WEEKLY_EVENT_START_HH = 13; // event start time: hour
uint8_t WEEKLY_EVENT_START_MM = 50; // event start time: minute
uint8_t WEEKLY_EVENT_END_HH = 14; // event end time: hour
uint8_t WEEKLY_EVENT_END_MM = 10; // event end time: minute
RTC_DS3231 rtc;
char daysOfTheWeek[7][12] = {
"Sunday",
"Monday",
"Tuesday",
"Wednesday",
"Thursday",
"Friday",
"Saturday"
};
void setup () {
Serial.begin(9600);
// SETUP RTC MODULE
if (! rtc.begin()) {
Serial.println("Couldn't find RTC");
while (1);
}
// sets the RTC to the date & time on PC this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
// sets the RTC with an explicit date & time, for example to set
// January 21, 2021 at 3am you would call:
// rtc.adjust(DateTime(2021, 1, 21, 3, 0, 0));
}
void loop () {
DateTime now = rtc.now();
if (now.dayOfTheWeek() == WEEKLY_EVENT_DAY &&
now.hour() >= WEEKLY_EVENT_START_HH &&
now.minute() >= WEEKLY_EVENT_START_MM &&
now.hour() < WEEKLY_EVENT_END_HH &&
now.minute() < WEEKLY_EVENT_END_MM) {
Serial.println("It is on scheduled time");
// TODO: write your code"
} else {
Serial.println("It is NOT on scheduled time");
}
printTime(now);
}
void printTime(DateTime time) {
Serial.print("TIME: ");
Serial.print(time.year(), DEC);
Serial.print('/');
Serial.print(time.month(), DEC);
Serial.print('/');
Serial.print(time.day(), DEC);
Serial.print(" (");
Serial.print(daysOfTheWeek[time.dayOfTheWeek()]);
Serial.print(") ");
Serial.print(time.hour(), DEC);
Serial.print(':');
Serial.print(time.minute(), DEC);
Serial.print(':');
Serial.println(time.second(), DEC);
}
Arduino Code – Hoe een schema op een specifieke datum te maken met Arduino
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-rtc
*/
// Date and time functions using a DS3231 RTC connected via I2C and Wire lib
#include <RTClib.h>
// UNCHANGABLE PARAMATERS
#define SUNDAY 0
#define MONDAY 1
#define TUESDAY 2
#define WEDNESDAY 3
#define THURSDAY 4
#define FRIDAY 5
#define SATURDAY 6
#define JANUARY 1
#define FEBRUARY 2
#define MARCH 3
#define APRIL 4
#define MAY 5
#define JUNE 6
#define JULY 7
#define AUGUST 8
#define SEPTEMBER 9
#define OCTOBER 10
#define NOVEMBER 11
#define DECEMBER 12
// event from 13:50 August 15, 2021 to 14:10 September 29, 2021
DateTime EVENT_START(2021, AUGUST, 15, 13, 50);
DateTime EVENT_END(2021, SEPTEMBER, 29, 14, 10);
RTC_DS3231 rtc;
char daysOfTheWeek[7][12] = {
"Sunday",
"Monday",
"Tuesday",
"Wednesday",
"Thursday",
"Friday",
"Saturday"
};
void setup () {
Serial.begin(9600);
// SETUP RTC MODULE
if (! rtc.begin()) {
Serial.println("Couldn't find RTC");
Serial.flush();
while (1);
}
// sets the RTC to the date & time on PC this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
// sets the RTC with an explicit date & time, for example to set
// January 21, 2021 at 3am you would call:
// rtc.adjust(DateTime(2021, 1, 21, 3, 0, 0));
}
void loop () {
DateTime now = rtc.now();
if (now.secondstime() >= EVENT_START.secondstime() &&
now.secondstime() < EVENT_END.secondstime()) {
Serial.println("It is on scheduled time");
// TODO: write your code"
} else {
Serial.println("It is NOT on scheduled time");
}
printTime(now);
}
void printTime(DateTime time) {
Serial.print("TIME: ");
Serial.print(time.year(), DEC);
Serial.print('/');
Serial.print(time.month(), DEC);
Serial.print('/');
Serial.print(time.day(), DEC);
Serial.print(" (");
Serial.print(daysOfTheWeek[time.dayOfTheWeek()]);
Serial.print(") ");
Serial.print(time.hour(), DEC);
Serial.print(':');
Serial.print(time.minute(), DEC);
Serial.print(':');
Serial.println(time.second(), DEC);
}
Video Tutorial
We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.
Gerelateerde Tutorials
📱 Aanbevolen apps
English for KidsSpelenderwijs Engels leren voor jonge kinderen.Ontdek het opGoogle PlayBeschikbaar in deApp Store
Bubble NoteZelfverwijderende notities – schrijf ze als berichten.Ontdek het opGoogle PlayBeschikbaar in deApp Store
Didn't BuyVersla impulsaankopen en bespaar meer.Ontdek het opGoogle PlayBeschikbaar in deApp Store
Knowledge PathOefentoetsen om alles te leren.Ontdek het opGoogle PlayBeschikbaar in deApp Store
