Arduino - Keypad - Pieptoon

In deze tutorial leren we hoe u met Arduino en een piezo buzzer een pieptoon genereert elke keer wanneer een toets op het keypad wordt ingedrukt.

Hardware Benodigd

1	×	Arduino Uno R3
1	×	USB 2.0 kabel type A/B
1	×	Toetsenbord 3x4 en 4x4 Kit
1	×	3-24V Actieve Piezo Buzzer
1	×	Actieve Piezo Buzzer Module
1	×	Passieve Piezo Buzzer Module
1	×	Breadboard (experimenteerprint)
1	×	Jumper wires
1	×	(Aanbevolen) Schroefklem Block Shield voor Arduino Uno
1	×	(Aanbevolen) Breadboard-Shield voor Arduino Uno
1	×	(Aanbevolen) Behuizing voor Arduino Uno
1	×	(Aanbevolen) Prototyping Basisplaat & Breadboard Kit voor Arduino Uno

Of u kunt de volgende kits kopen:

1	×	DIYables STEM V3 Starterskit (Arduino inbegrepen)
1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over Keypad en Piezo Buzzer

Als u nog niet bekend bent met keypad en piezo buzzer (pinout, werking, hoe te programmeren …), leer er dan meer over in de volgende tutorials:

De ezBuzzer bibliotheek is ontworpen voor buzzers om te piepen of een melodie te spelen zonder andere code te blokkeren.

Let op: deze tutorial gebruikt een 3-5V buzzer, maar u kunt het ook aanpassen voor een 12V buzzer. Meer informatie vindt u in de Arduino - Buzzer tutorial.

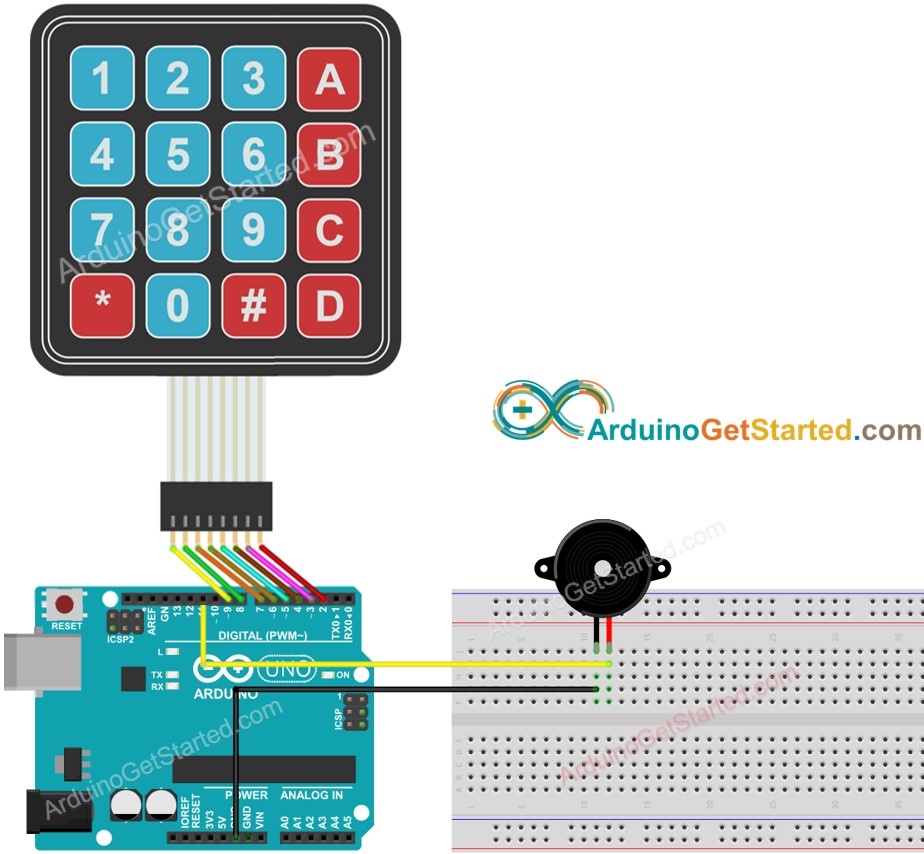

Bedradingsschema

This image is created using Fritzing. Click to enlarge image

Arduino Code

/* * Deze Arduino code is ontwikkeld door newbiely.nl * Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino/arduino-keypad-beep */ #include <Keypad.h> #include <ezBuzzer.h> const int BUZZER_PIN = 11; const int ROW_NUM = 4; // four rows const int COLUMN_NUM = 4; // four columns char keys[ROW_NUM][COLUMN_NUM] = { {'1', '2', '3', 'A'}, {'4', '5', '6', 'B'}, {'7', '8', '9', 'C'}, {'*', '0', '#', 'D'} }; byte pin_rows[ROW_NUM] = {9, 8, 7, 6}; // connect to the row pinouts of the keypad byte pin_column[COLUMN_NUM] = {5, 4, 3, 2}; // connect to the column pinouts of the keypad Keypad keypad = Keypad(makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM ); ezBuzzer buzzer(BUZZER_PIN); // create ezBuzzer object that attach to a pin; void setup() { Serial.begin(9600); } void loop() { buzzer.loop(); // MUST call the buzzer.loop() function in loop() char key = keypad.getKey(); if (key) { Serial.print(key); // prints key to serial monitor buzzer.beep(100); // generates a 100ms beep } }

Snelle Stappen

Verbind de Arduino met de pc via de USB-kabel
Open de Arduino IDE, selecteer het juiste board en de juiste poort
Navigeer naar het Libraries icoon in de linkerzijbalk van de Arduino IDE.
Zoek naar “keypad” en vind de keypad bibliotheek van Mark Stanley en Alexander Brevig
Klik op de knop Installeren om de keypad bibliotheek te installeren.

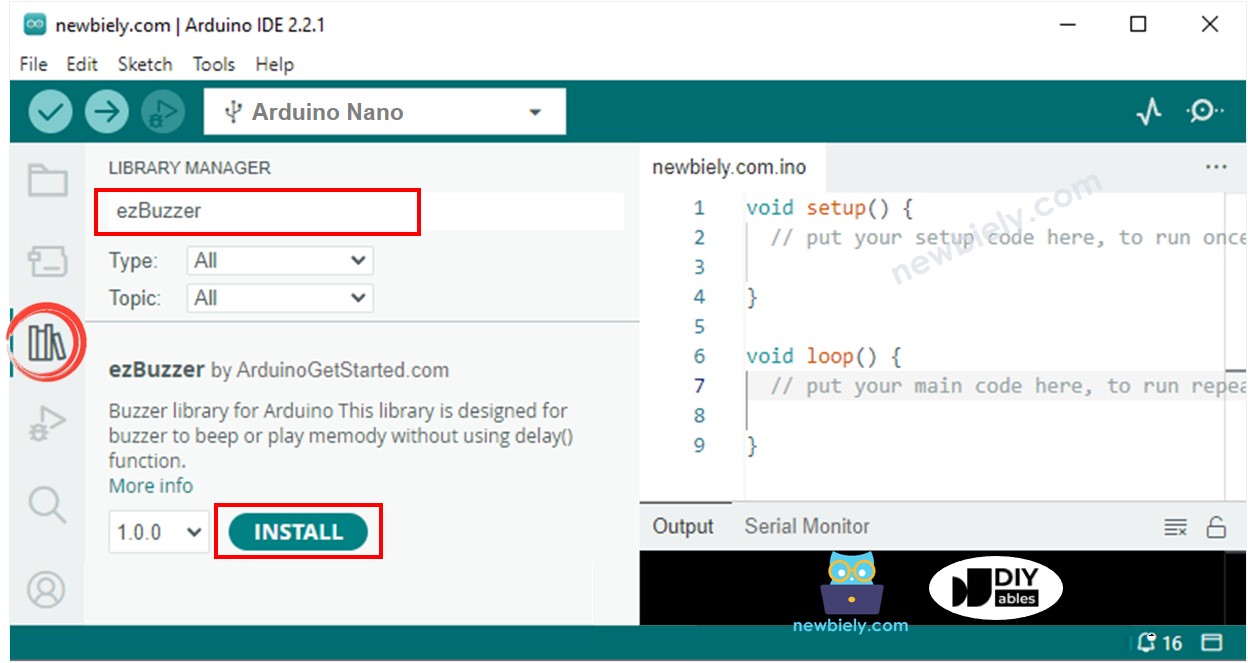

Zoek naar “ezBuzzer” en vind de buzzer bibliotheek van ArduinoGetStarted
Klik op de knop Installeren om de ezBuzzer bibliotheek te installeren.

Kopieer bovenstaande code en open deze met de Arduino IDE
Klik op de knop Uploaden in de Arduino IDE om de code naar de Arduino te uploaden

Druk op een paar toetsen op het keypad
Luister naar de pieptoon en bekijk het resultaat in de Seriële Monitor

Code Uitleg

Lees de regel-voor-regel uitleg in de commentaarregels van de broncode!
