Arduino - Ultrasone Sensor - Piezo Buzzer
We gaan leren hoe u Arduino gebruikt om een piezo buzzer te bedienen met behulp van een ultrasone sensor en Arduino:
- Als het object dicht bij de ultrasone sensor is, laat dan geluid horen
- Als het object ver van de ultrasone sensor is, stop dan met geluid maken
- Als het object dicht bij de ultrasone sensor is, speel dan een melodie van een liedje af
Hardware Benodigd
Of u kunt de volgende kits kopen:
| 1 | × | DIYables STEM V3 Starterskit (Arduino inbegrepen) | |
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over Piezo Buzzer en Ultrasone Sensor
Als u nog niet bekend bent met piezo buzzer en ultrasone sensor (pinout, werking, programmeren, etc.), leer er dan meer over in de volgende tutorials:
Let op dat deze tutorial een 3-5V buzzer gebruikt, maar u kunt het aanpassen voor een 12V buzzer. U kunt meer leren via de Arduino - Buzzer tutorial.
Bedradingsschema

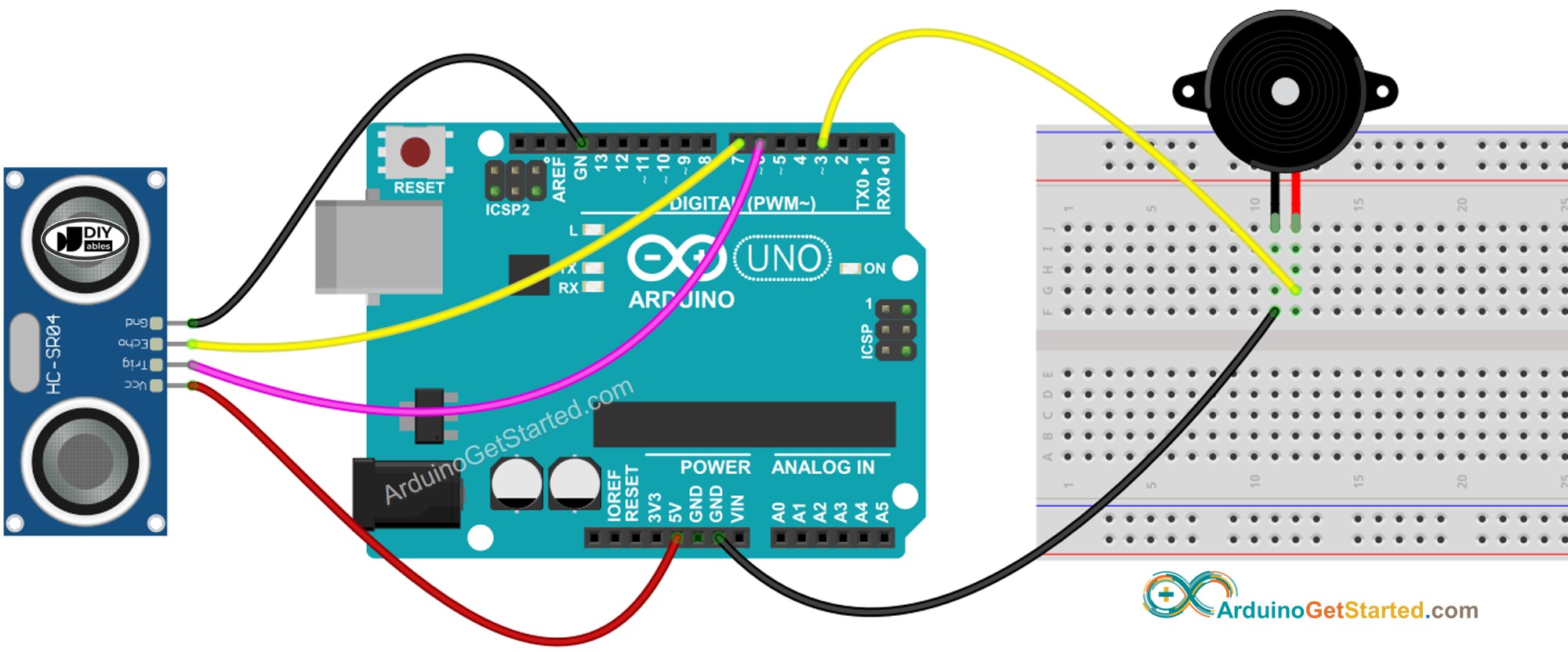

- Het bedradingsschema tussen Arduino, ultrasone sensor en piezo buzzer
This image is created using Fritzing. Click to enlarge image

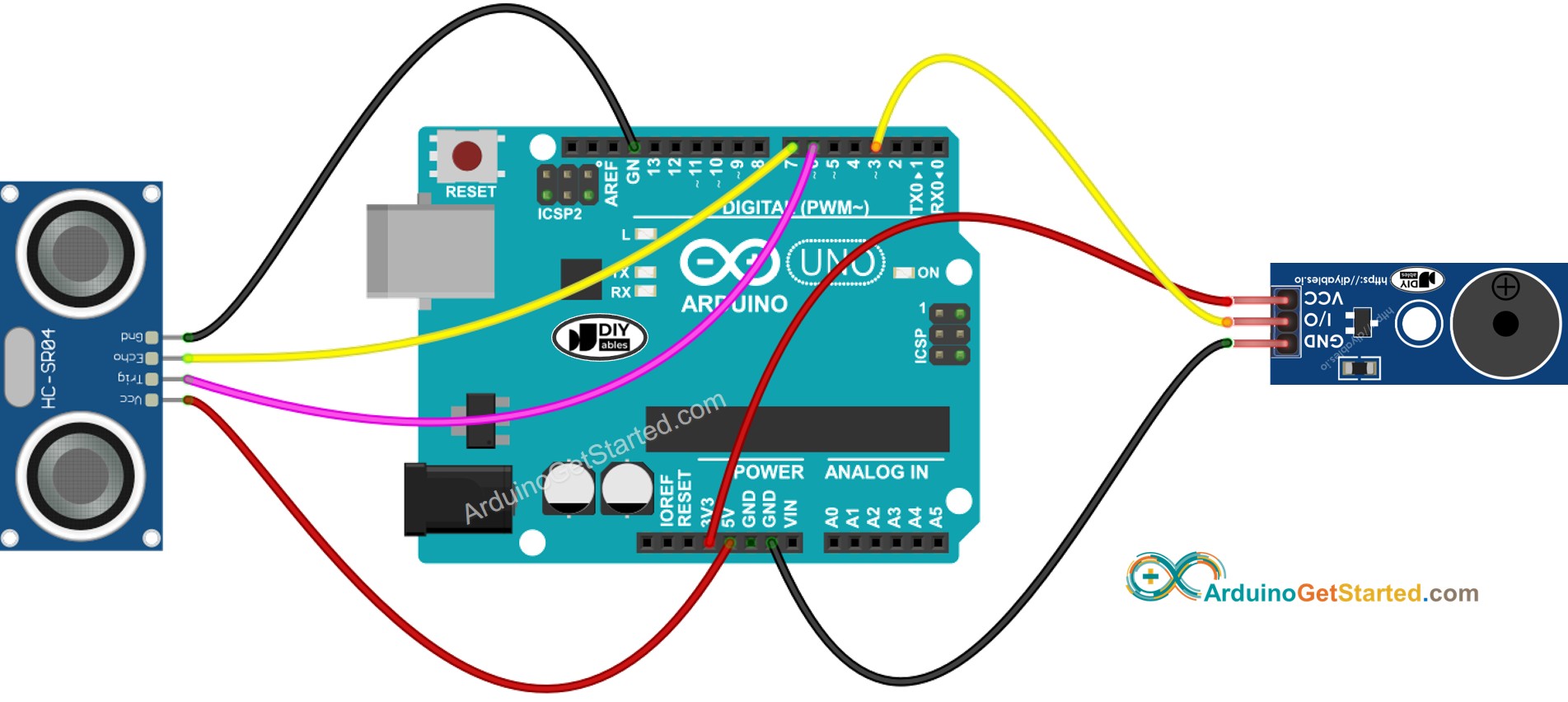

- Het bedradingsschema tussen Arduino, ultrasone sensor en piezo buzzer module
