Arduino - Knop Tellen - OLED
In deze handleiding gaan we met Arduino het volgende doen:
- Het aantal keren tellen dat een knop wordt ingedrukt
- Het aantal keren weergeven op een OLED-display
- Automatisch verticaal en horizontaal het getal centreren op het OLED-display
In deze tutorial wordt de knop ook gedebounced zonder gebruik te maken van de delay() functie. Zie Waarom hebben we debouncing nodig?
Hardware Benodigd
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over OLED en Knop
Als u nog niet bekend bent met OLED en knoppen (pinout, werking, programmeren ...), leer er meer over in de volgende tutorials:

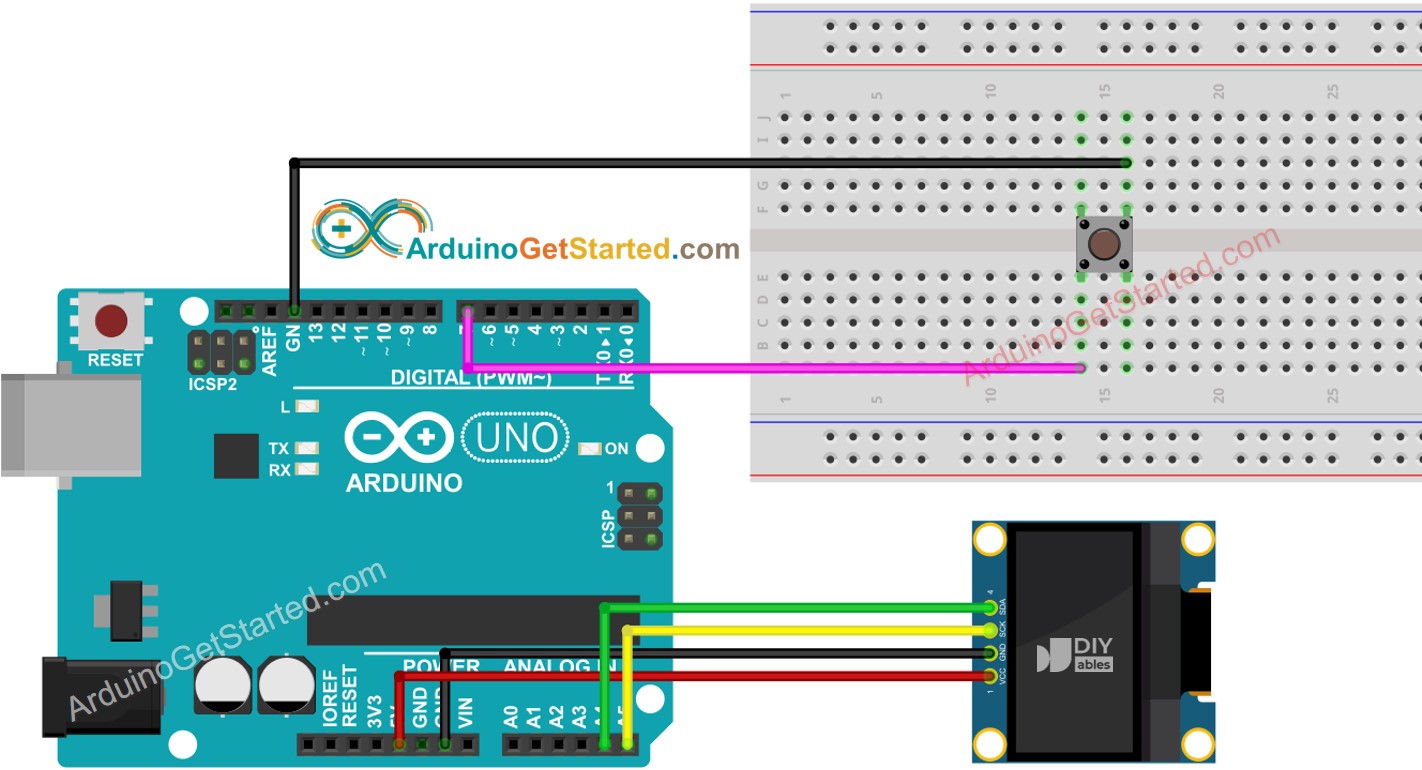

Bedradingsschema
This image is created using Fritzing. Click to enlarge image
Arduino Code - knop telling weergeven op OLED
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-button-count-oled
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <ezButton.h>
#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C
ezButton button(7); // create ezButton object that attach to pin 7;
unsigned long lastCount = 0;
void setup() {
Serial.begin(9600);
// initialize OLED display with address 0x3C for 128x64
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
while (true);
}
delay(2000); // wait for initializing
oled.clearDisplay(); // clear display
oled.setTextSize(2); // text size
oled.setTextColor(WHITE); // text color
oled.setCursor(0, 10); // position to display
button.setDebounceTime(50); // set debounce time to 50 milliseconds
button.setCountMode(COUNT_FALLING);
}
void loop() {
button.loop(); // MUST call the loop() function first
unsigned long count = button.getCount();
if (lastCount != count) {
Serial.println(count); // print count to Serial Monitor
oled.clearDisplay(); // clear display
oled.println(count); // display count
oled.display(); // show on OLED
lastCount != count;
}
}
Snelle Stappen
- Navigeer naar het Bibliotheken-icoon in de linker zijbalk van de Arduino IDE.
- Zoek op “ezButton”, en vind de button library door ArduinoGetStarted
- Klik op de Installeren-knop om de ezButton bibliotheek te installeren.

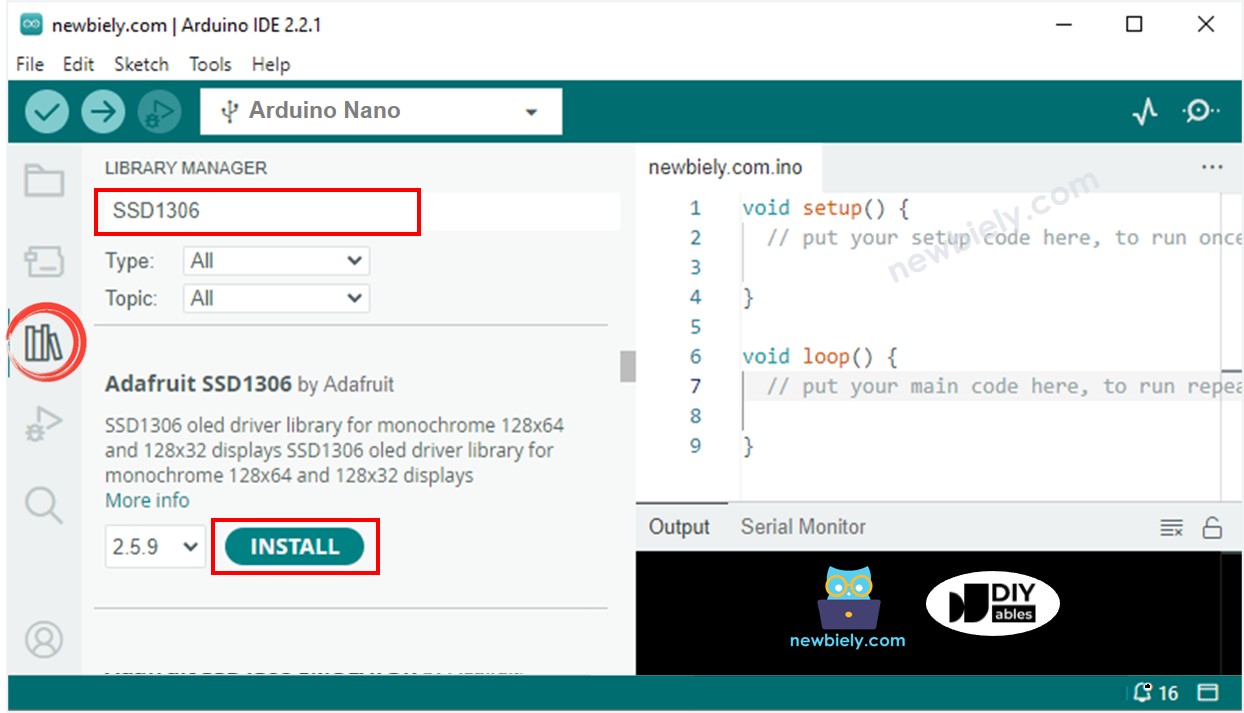

- Zoek op “SSD1306”, en vind de SSD1306 bibliotheek van Adafruit
- Klik op de Installeren-knop om deze bibliotheek te installeren.

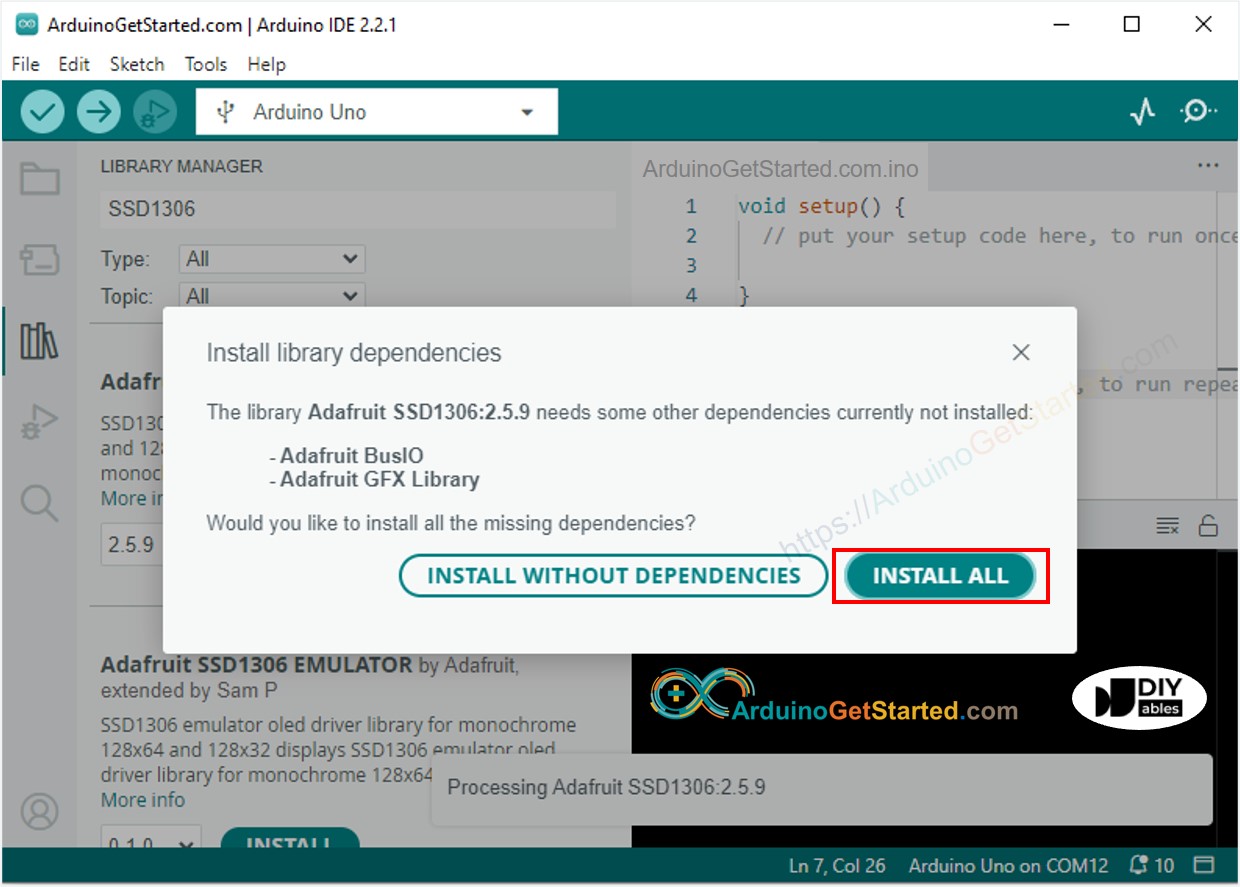

- Er wordt gevraagd enkele afhankelijkheden (andere bibliotheken) te installeren
- Klik op Alles Installeren om alle afhankelijkheden te installeren.
- Kopieer bovenstaande code en open deze met de Arduino IDE
- Klik op de Uploaden-knop in Arduino IDE om de code naar de Arduino te uploaden
- Druk meerdere keren op de knop
- Zie het aantal keer drukken veranderen op het OLED-display
De bovenstaande code toont het aantal drukken linksboven op het scherm. Laten we de code aanpassen om het gecentreerd weer te geven!
Arduino Code - Verticaal en Horizontaal Centreren op OLED
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-button-count-oled
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <ezButton.h>
#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C
ezButton button(7); // create ezButton object that attach to pin 7;
unsigned long lastCount = 0;
void setup() {
Serial.begin(9600);
// initialize OLED display with address 0x3C for 128x64
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
while (true);
}
delay(2000); // wait for initializing
oled.clearDisplay(); // clear display
oled.setTextSize(2); // text size
oled.setTextColor(WHITE); // text color
oled.setCursor(0, 10); // position to display
button.setDebounceTime(50); // set debounce time to 50 milliseconds
button.setCountMode(COUNT_FALLING);
}
void loop() {
button.loop(); // MUST call the loop() function first
unsigned long count = button.getCount();
if (lastCount != count) {
Serial.println(count); // print count to Serial Monitor
String text = String(count);
oledDisplayCenter(text);
lastCount != count;
}
}
void oledDisplayCenter(String text) {
int16_t x1;
int16_t y1;
uint16_t width;
uint16_t height;
oled.getTextBounds(text, 0, 0, &x1, &y1, &width, &height);
// display on horizontal and vertical center
oled.clearDisplay(); // clear display
oled.setCursor((SCREEN_WIDTH - width) / 2, (SCREEN_HEIGHT - height) / 2);
oled.println(text); // text to display
oled.display();
}
※ Notiz:
De bovenstaande code centreert automatisch de tekst horizontaal en verticaal op het OLED-display. Zie Hoe centreer ik verticaal/horizontaal op OLED voor meer details.
