Arduino - DotStar Led Strip
In deze tutorial leren we hoe u met Arduino een DotStar RGB LED-strip aanstuurt. In detail behandelen we:
- Hoe u Arduino aansluit op de DotStar LED-strip
- Hoe u Arduino programmeert om de kleur en helderheid van iedere individuele LED op de strip te regelen
- Hoe u Arduino programmeert om het ‘comet’ effect te creëren voor de DotStar LED-strip
Hardware Vereist
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over de DotStar RGB LED Strip
Pinout
De DotStar RGB LED-strip heeft vier pinnen:
- GND pin: moet verbonden worden met GND (0V)
- CI pin: Clock pin die het kloksignaal ontvangt. Deze moet verbonden worden met een Arduino pin.
- DI pin: Data pin die het bedieningssignaal ontvangt. Deze moet verbonden worden met een Arduino pin.
- 5V pin: moet verbonden worden met 5V van een externe voeding

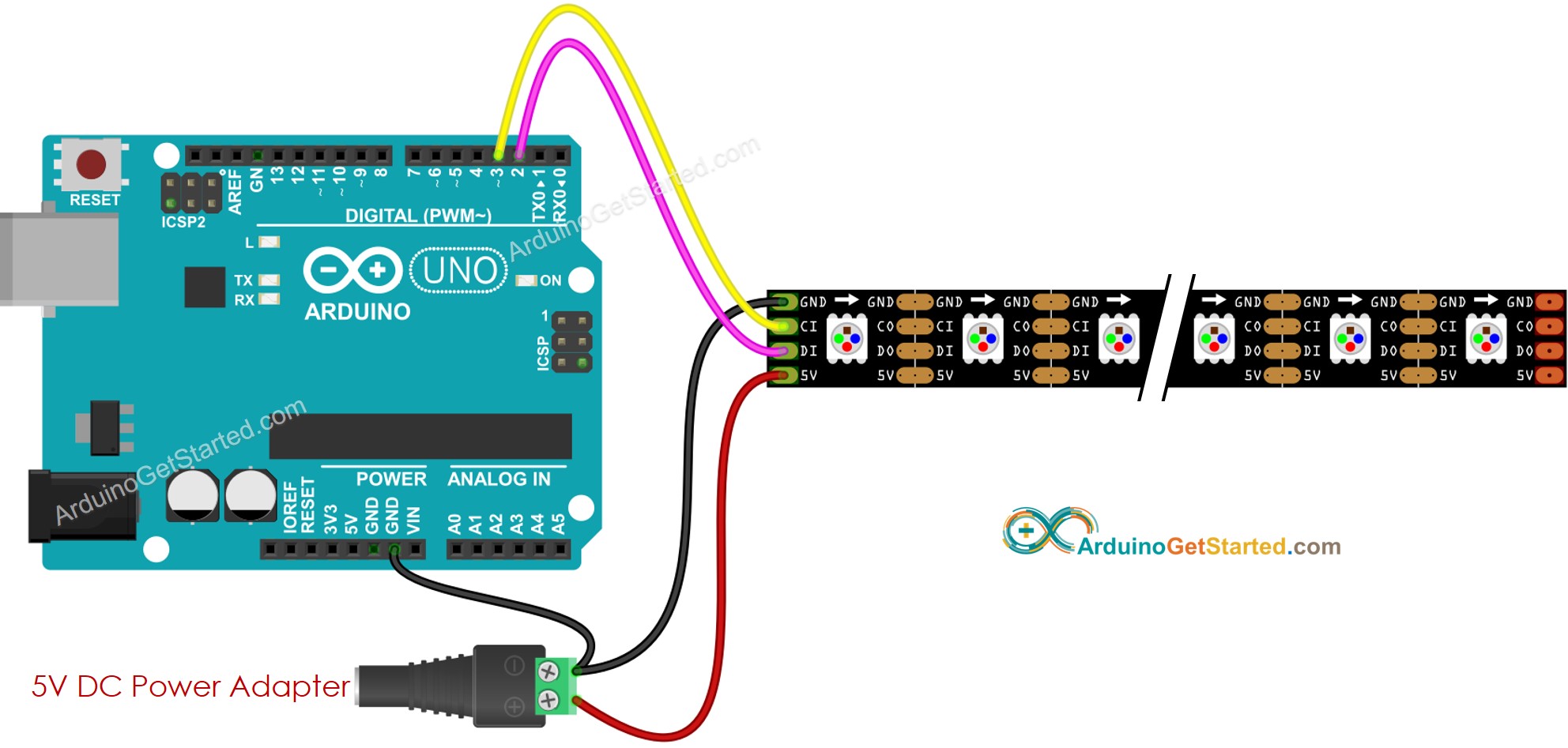

Bekabeling Schema
This image is created using Fritzing. Click to enlarge image
Hoe te Programmeren voor DotStar RGB LED Strip
- Include een DotStar bibliotheek
#include <Adafruit_DotStar.h>
#include <SPI.h> // COMMENT OUT THIS LINE FOR GEMMA OR TRINKET
- Declareer een DotStar object
#define NUMPIXELS 144 // Aantal LEDs op de strip
// Zo kunt u de LEDs vanuit elke twee pins aansturen:
#define DATAPIN 2
#define CLOCKPIN 3
Adafruit_DotStar strip(NUMPIXELS, DATAPIN, CLOCKPIN, DOTSTAR_BRG);
- Initialiseer de DotStar
strip.begin(); // Initialiseer pins voor output
strip.setBrightness(255);
strip.show(); // Zet alle LEDs zo snel mogelijk uit
- Stel kleur (r, g, b) in voor elke individuele LED (pixel)
strip.setPixelColor(pixel, g, r, b);
- Stel helderheid in voor de hele strip
strip.setBrightness(100); // waarde van 0 tot 255
※ Notiz:
- DotStar.setBrightness() geldt voor alle pixels op de LED-strip. Om de helderheid per individuele pixel aan te passen, kunt u de kleurwaarden schalen.
- De waarden ingesteld met DotStar.setBrightness() en DotStar.setPixelColor() worden pas zichtbaar nadat DotStar.show() is aangeroepen.
Arduino Code
De onderstaande code schakelt pixels één voor één rood aan met een vertraging tussen elke pixel
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-dotstar-led-strip
*/
#include <Adafruit_DotStar.h>
#include <SPI.h> // COMMENT OUT THIS LINE FOR GEMMA OR TRINKET
#define NUMPIXELS 144 // Number of LEDs in strip
// Here's how to control the LEDs from any two pins:
#define DATAPIN 2
#define CLOCKPIN 3
Adafruit_DotStar strip(NUMPIXELS, DATAPIN, CLOCKPIN, DOTSTAR_BRG);
void setup() {
Serial.begin(9600);
strip.begin(); // INITIALIZE NeoPixel strip object (REQUIRED)
strip.show(); // Turn OFF all pixels ASAP
strip.setBrightness(255);
}
void loop() {
for (int pixel = 0; pixel < NUMPIXELS; pixel++) {
// red color
int r = 255; // CHANGE COLOR AS YOUR DESIRE
int g = 0; // CHANGE COLOR AS YOUR DESIRE
int b = 0; // CHANGE COLOR AS YOUR DESIRE
strip.clear(); // turn off all pixel
strip.setPixelColor(pixel, g, r, b); // turn on a single pixel
strip.show();
delay(1000); // keep each pixel on 1 seconds
}
}
Snelle Stappen

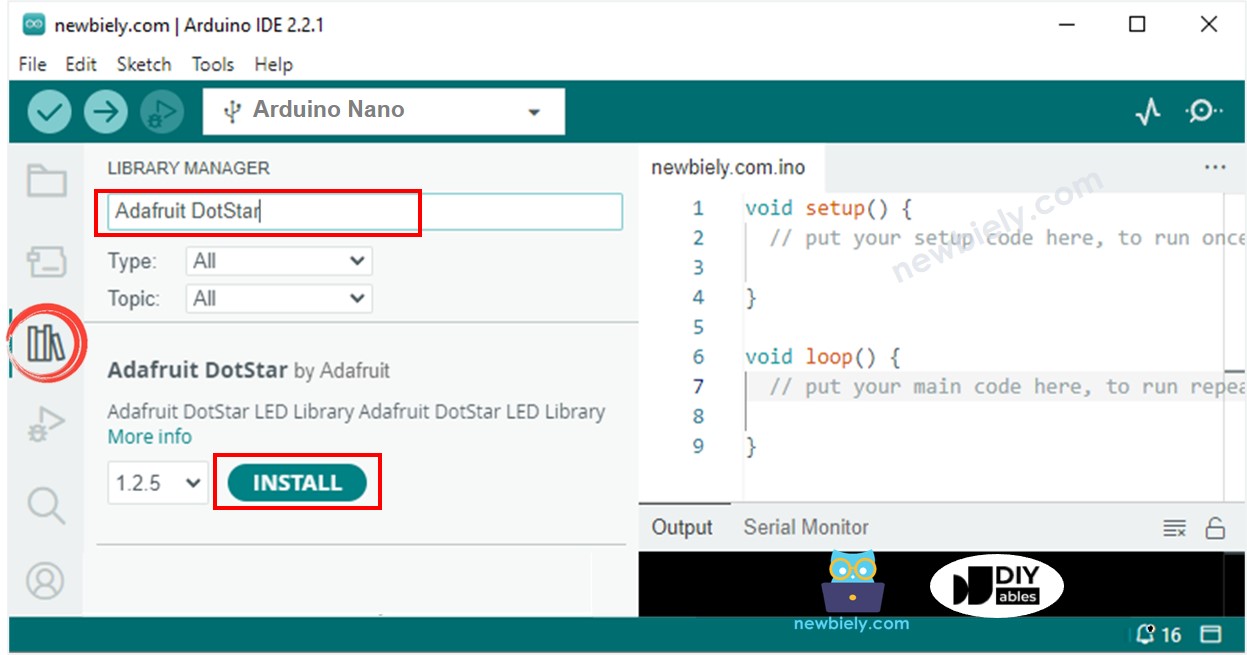

- Navigeer in de Arduino IDE naar het icoon Libraries in de linkerzijbalk.
- Zoek op “Adafruit DotStar” en vind de DotStar bibliotheek van Adafruit.
- Klik op de knop Installeren om de DotStar bibliotheek te installeren.

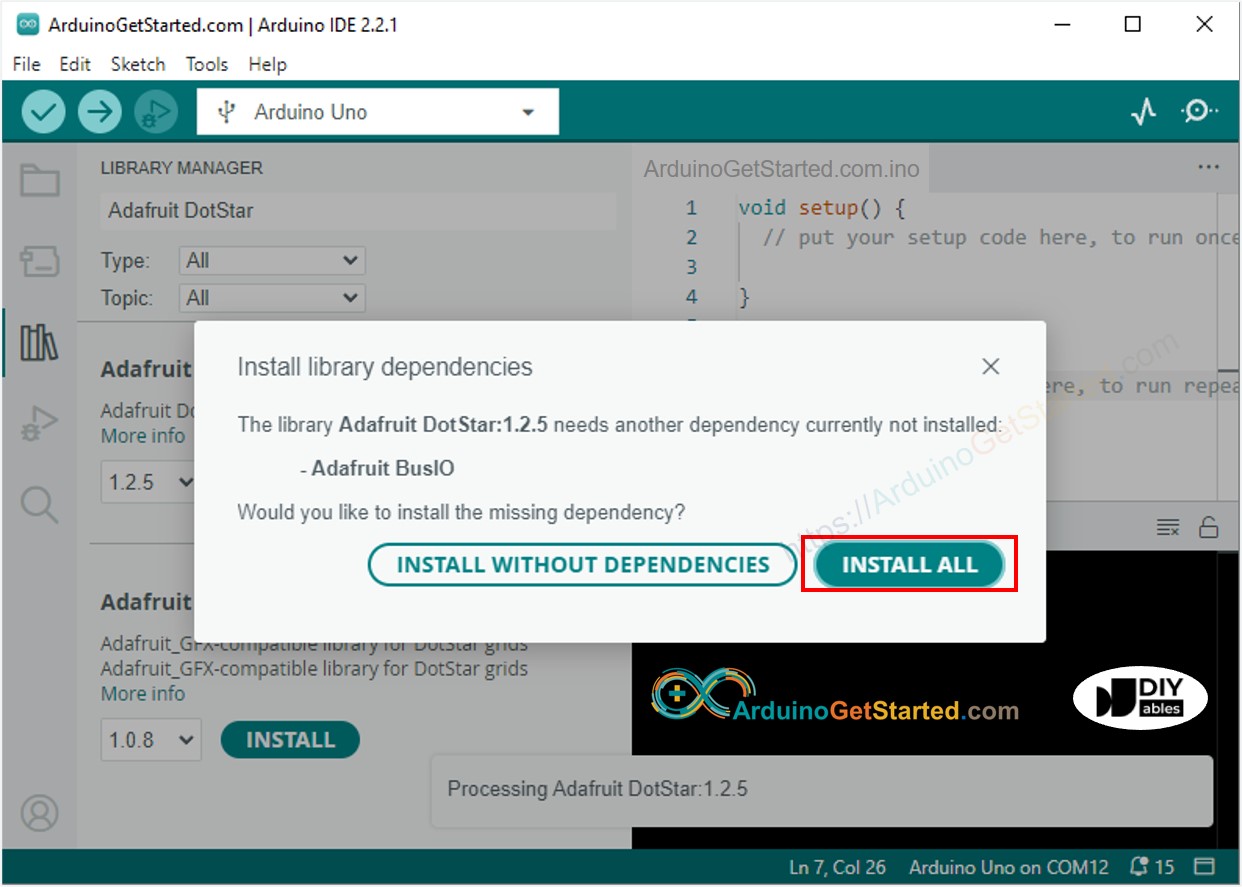

- U wordt gevraagd om afhankelijkheden te installeren. Klik op Alle installeren.
- Kopieer de bovenstaande code en open deze met de Arduino IDE.
- Klik op de knop Uploaden in de Arduino IDE om de code naar de Arduino te uploaden.
- Bekijk het LED-effect.
Arduino Code - LED Strip Comet Effect
De onderstaande code creëert het ‘comet’ effect voor de DotStar LED-strip.
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-dotstar-led-strip
*/
#include <Adafruit_DotStar.h>
#include <SPI.h> // COMMENT OUT THIS LINE FOR GEMMA OR TRINKET
#define COMET_LENGTH_ALL 30 // in pixel COMET_LENGTH_ALL = COMET_LENGTH_BODY + COMET_LENGTH_HEAD
#define COMET_LENGTH_BODY 25 // in pixel
#define COMET_LENGTH_HEAD 5 // in pixel
#define TWO_COMET_DISTANCE 10 // in pixel
#define COMET_SPEED 2000 // in millisecond, the time need to move through 144 pixels
#define COMET_COLOR_R 204 // color
#define COMET_COLOR_G 255 // color
#define COMET_COLOR_B 255 // color
#define COMET_BRIGHTNESS_MIN 1
#define COMET_BRIGHTNESS_MAX 200
#define COMET_BRIGHTNESS_HEAD 80
#define FLICKER_MAX 255
#define FLICKER_MIN 100
#define FLICKER_SPEED 800 // in millisecond
#define NUMPIXELS 144 // Number of LEDs in strip
// Here's how to control the LEDs from any two pins:
#define DATAPIN A5
#define CLOCKPIN A1
Adafruit_DotStar strip(NUMPIXELS, DATAPIN, CLOCKPIN, DOTSTAR_BRG);
int pos_head = 0;
unsigned long cometTimeStart;
unsigned long flickerTimeStart;
unsigned long progress;
unsigned long cometBrightness;
unsigned long flickerBrightness;
unsigned long TIME_PER_PIXEL;
void setup() {
Serial.begin(9600);
strip.begin(); // INITIALIZE NeoPixel strip object (REQUIRED)
strip.show(); // Turn OFF all pixels ASAP
strip.setBrightness(255);
TIME_PER_PIXEL = map(1, 0, NUMPIXELS, 0, COMET_SPEED);
cometTimeStart = millis();
flickerTimeStart = millis();
}
void loop() {
progress = millis() - flickerTimeStart;
if (progress >= 2 * FLICKER_SPEED) {
progress = 2 * FLICKER_SPEED;
flickerTimeStart = millis();
}
if (progress > FLICKER_SPEED)
progress = 2 * FLICKER_SPEED - progress;
flickerBrightness = map(progress, 0, FLICKER_SPEED, FLICKER_MIN, FLICKER_MAX);
strip.setBrightness(flickerBrightness);
progress = millis() - cometTimeStart;
if (progress >= TIME_PER_PIXEL) {
pos_head++;
pos_head %= (COMET_LENGTH_ALL + TWO_COMET_DISTANCE);
int offset = COMET_LENGTH_ALL - pos_head;
for (int pixel = 0; pixel < NUMPIXELS; pixel++) {
int pos_offset = pixel + offset;
pos_offset %= (COMET_LENGTH_ALL + TWO_COMET_DISTANCE);
if (pos_offset < COMET_LENGTH_BODY)
cometBrightness = map(pos_offset, 0, COMET_LENGTH_BODY - 1, COMET_BRIGHTNESS_MIN, COMET_BRIGHTNESS_MAX);
else if (pos_offset >= COMET_LENGTH_BODY && pos_offset < COMET_LENGTH_ALL)
cometBrightness = map(pos_offset - COMET_LENGTH_BODY + 1, 0, COMET_LENGTH_ALL - COMET_LENGTH_BODY, COMET_BRIGHTNESS_MAX, COMET_BRIGHTNESS_HEAD);
else
cometBrightness = 0;
int r = (COMET_COLOR_R * cometBrightness) >> 8;
int g = (COMET_COLOR_G * cometBrightness) >> 8;
int b = (COMET_COLOR_B * cometBrightness) >> 8;
strip.setPixelColor(pixel, g, r, b);
}
strip.show();
cometTimeStart = millis(); // new circle
}
}
※ Notiz:
Voor andere LED-effecten bieden wij de betaalde programmeerservice aan.
