Arduino - DIP Switch

DIP (Dual In-line Package) schakelaars worden veel gebruikt in elektronica voor configuratiedoeleinden, zoals het instellen van apparaatadressen, het aan- of uitzetten van functies, enzovoort. In deze handleiding leert u hoe u een DIP switch gebruikt met Arduino. We behandelen in detail:

Wat een DIP switch is en hoe het werkt
Hoe u een DIP switch aansluit op Arduino
Hoe u Arduino programmeert om de AAN/UIT-status van een DIP switch te lezen
Hoe u Arduino programmeert om het getal te lezen dat is ingesteld met de DIP switch

Hardware Benodigd

1	×	Arduino Uno R3
1	×	USB 2.0-kabel type A/B
1	×	DIP Schakelaar
1	×	Breadboard (experimenteerprint)
1	×	Jumper Wires (verbindingsdraden)
1	×	(Aanbevolen) Schroefklem Block Shield voor Arduino Uno
1	×	(Aanbevolen) Breadboard-Shield voor Arduino Uno
1	×	(Aanbevolen) Behuizing voor Arduino Uno
1	×	(Aanbevolen) Prototyping Basisplaat & Breadboard Kit voor Arduino Uno

Of u kunt de volgende kits kopen:

1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over DIP Switch

DIP schakelaars worden vooral gebruikt voor apparaatconfiguratie, zodat gebruikers parameters kunnen instellen zoals apparaatadres, communicatie-instellingen, beveiligingscodes, bedrijfsmodus en systeemvoorkeuren in diverse industrieën en toepassingen.

Een DIP switch bestaat uit meerdere kleine schuifschakelaars die samen verpakt zijn. Elke schuifschakelaar wordt een "positie" genoemd. DIP switches zijn er in verschillende uitvoeringen, afhankelijk van het aantal posities. Bijvoorbeeld: 2-positie DIP switches, 4-positie DIP switches, 5-positie DIP switches, 6-positie DIP switches, 8-positie DIP switches en 10-positie DIP switches.

Een DIP switch kan een configureerbaar getal vertegenwoordigen. Elke positie op de switch correspondeert met een bit van dat getal. Door de posities tussen AAN en UIT te schakelen, kan het gewenste getal worden ingesteld.

Pinout

image source: diyables.io

Een DIP switch bestaat uit twee rijen pinnen, waarbij het aantal pinnen per rij overeenkomt met het aantal beschikbare posities op de switch. Bijvoorbeeld, een 4-positie DIP switch heeft in totaal 8 pinnen, verdeeld in 4 pinnen aan elke zijde. Binnen de DIP switch vormen elk paar tegenoverliggende pinnen een schuifschakelaar. Let op: het is niet nodig om onderscheid te maken tussen de pinnen aan beide zijden, omdat deze onderling verwisselbaar zijn.

Hoe Het Werkt

Bij DIP switches betekent een AAN-positie dat de schakelaar gesloten is. Dit houdt in dat er een elektrische verbinding is, waardoor stroom door de schakelaar kan lopen.

Een UIT-positie betekent dat de schakelaar open is. In dit geval is de elektrische verbinding verbroken en kan er geen stroom door de schakelaar vloeien.

Ter verduidelijking:

AAN-positie: Gesloten circuit, stroom kan vloeien.
UIT-positie: Open circuit, stroom wordt geblokkeerd.

Wanneer we een zijde van een schakelaar aansluiten op GND en de andere kant op een Arduino pin, en die Arduino pin configureren als digitale input met pull-up, dan geldt de onderstaande tabel voor de relatie tussen de positie van de schakelaar en de waarden die Arduino leest:

DIP switch positie	Binaire weergave	Circuit status	Arduino pin status
AAN	1	GESLOTEN	LOW
UIT	0	OPEN	HIGH

In de volgende onderdelen gebruiken we een 4-positie DIP switch als voorbeeld. U kunt dit eenvoudig aanpassen voor 2-positie, 3-positie, 5-positie, 6-positie, 8-positie en 10-positie DIP switches.

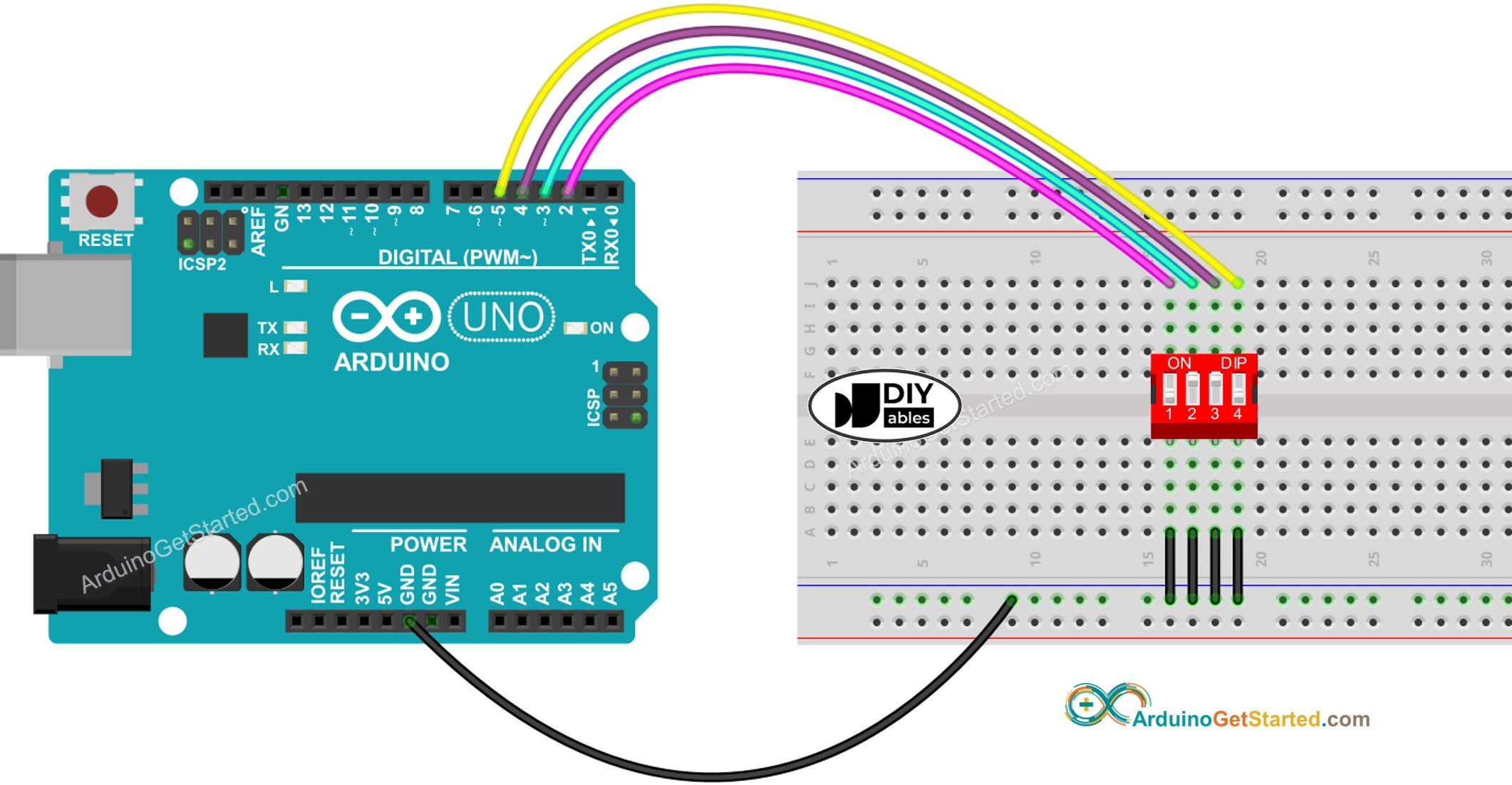

Bedradingsschema

This image is created using Fritzing. Click to enlarge image

Arduino Code - DIP Switch

We leren aan de hand van twee codevoorbeelden:

Lezen van de AAN/UIT-status van individuele posities van de DIP switch.
Coderen van de posities naar een getal.

Arduino code - Lezen van de AAN/UIT-status van de DIP switch

/* * Deze Arduino code is ontwikkeld door newbiely.nl * Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino/arduino-dip-switch */ #define POSITION_NUM 4 #define ON LOW #define OFF HIGH // define the pins connected to the dip switch const int SWITCH_PINS[] = { 2, 3, 4, 5 }; void setup() { // initialize serial communication Serial.begin(9600); // set the dip switch pins as inputs with pull-up resistors enabled for (int i = 0; i < POSITION_NUM; i++) pinMode(SWITCH_PINS[i], INPUT_PULLUP); } void loop() { // Read the state of each switch position for (int i = 0; i < POSITION_NUM; i++) { Serial.print("position "); Serial.print(i + 1); Serial.print(": "); int state = digitalRead(SWITCH_PINS[i]); if (state == ON) Serial.println("ON "); else Serial.println("OFF "); } Serial.println(); // add a delay to prevent rapid readings delay(500); }

Snelle Stappen

Maak de bedrading aan volgens het bovenstaande schema
Verbind Arduino met de PC via de USB-kabel
Open de Arduino IDE
Selecteer het juiste board en de juiste poort
Klik op de Upload knop in de Arduino IDE om de code naar Arduino te uploaden
Zet elke positie van de DIP switch één voor één op AAN
Bekijk het resultaat op de Seriële Monitor.

COM6

Send

positie 1: UIT positie 2: UIT positie 3: UIT positie 4: UIT positie 1: AAN positie 2: UIT positie 3: UIT positie 4: UIT positie 1: AAN positie 2: AAN positie 3: UIT positie 4: UIT positie 1: AAN positie 2: AAN positie 3: AAN positie 4: UIT positie 1: AAN positie 2: AAN positie 3: AAN positie 4: AAN

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Arduino code - Coderen van de status van de DIP switch naar een getal

/* * Deze Arduino code is ontwikkeld door newbiely.nl * Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino/arduino-dip-switch */ #define POSITION_NUM 4 #define ON LOW #define OFF HIGH // define the pins connected to the dip switch const int SWITCH_PINS[] = { 2, 3, 4, 5 }; void setup() { // Initialize serial communication Serial.begin(9600); // Set the DIP switch pins as inputs with pull-up resistors enabled for (int i = 0; i < POSITION_NUM; i++) pinMode(SWITCH_PINS[i], INPUT_PULLUP); } void loop() { int encoded_state = 0; for (int i = 0; i < POSITION_NUM; i++) { int state = digitalRead(SWITCH_PINS[i]); if (state == ON) encoded_state |= 1 << (POSITION_NUM - i - 1); } Serial.print("encoded state: "); Serial.println(encoded_state); // add a delay to prevent rapid readings delay(500); }

Snelle Stappen

Upload de bovenstaande code naar Arduino
Zet elke positie van de DIP switch één voor één op AAN
Bekijk het resultaat op de Seriële Monitor, het zal eruitzien als hieronder.

COM6

Send

encoded state: 0 encoded state: 1 encoded state: 2 encoded state: 3 encoded state: 4 encoded state: 5 encoded state: 6 encoded state: 7 encoded state: 8 encoded state: 9 encoded state: 10 encoded state: 11 encoded state: 12 encoded state: 13 encoded state: 14 encoded state: 15

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Let op dat de waarde afhangt van de posities van elke schuifschakelaar. De onderstaande tabel toont de relatie tussen AAN/UIT posities en de decimale waarde voor een 4-positie DIP switch:

Positie-1	Positie-2	Positie-3	Positie-4	Binaire waarde	Decimale waarde
UIT	UIT	UIT	UIT	0000	0
UIT	UIT	UIT	AAN	0001	1
UIT	UIT	AAN	UIT	0010	2
UIT	UIT	AAN	AAN	0011	3
UIT	AAN	UIT	UIT	0100	4
UIT	AAN	UIT	AAN	0101	5
UIT	AAN	AAN	UIT	0110	6
UIT	AAN	AAN	AAN	0111	7
AAN	UIT	UIT	UIT	1000	8
AAN	UIT	UIT	AAN	1001	9
AAN	UIT	AAN	UIT	1010	10
AAN	UIT	AAN	AAN	1011	11
AAN	AAN	UIT	UIT	1100	12
AAN	AAN	UIT	AAN	1101	13
AAN	AAN	AAN	UIT	1110	14
AAN	AAN	AAN	AAN	1111	15

Video Tutorial

We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.
