Arduino - DHT22 - Relay

In deze tutorial leren we hoe u met Arduino een relay kunt aansturen op basis van de temperatuur die wordt uitgelezen door de DHT22 sensor.

Hardware Benodigd

1	×	Arduino Uno R3
1	×	USB 2.0 kabel type A/B
1	×	DHT22 Temperatuur- en Vochtigheidssensor
1	×	Relais
1	×	12V Voedingsadapter
1	×	DC Power Jack (stekker)
1	×	Jumper Draden
1	×	(Optioneel) 12V Ventilator
1	×	(Aanbevolen) Schroefklem Block Shield voor Arduino Uno
1	×	(Aanbevolen) Breadboard-Shield voor Arduino Uno
1	×	(Aanbevolen) Behuizing voor Arduino Uno
1	×	(Aanbevolen) Prototyping Basisplaat & Breadboard Kit voor Arduino Uno

Of u kunt de volgende kits kopen:

1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over Relay en DHT22 Sensor

Als u nog niet bekend bent met de DHT22 temperatuur sensor en relay (pinout, werking, programmeren ...), leer er meer over in de volgende tutorials:

Bedradingsschema

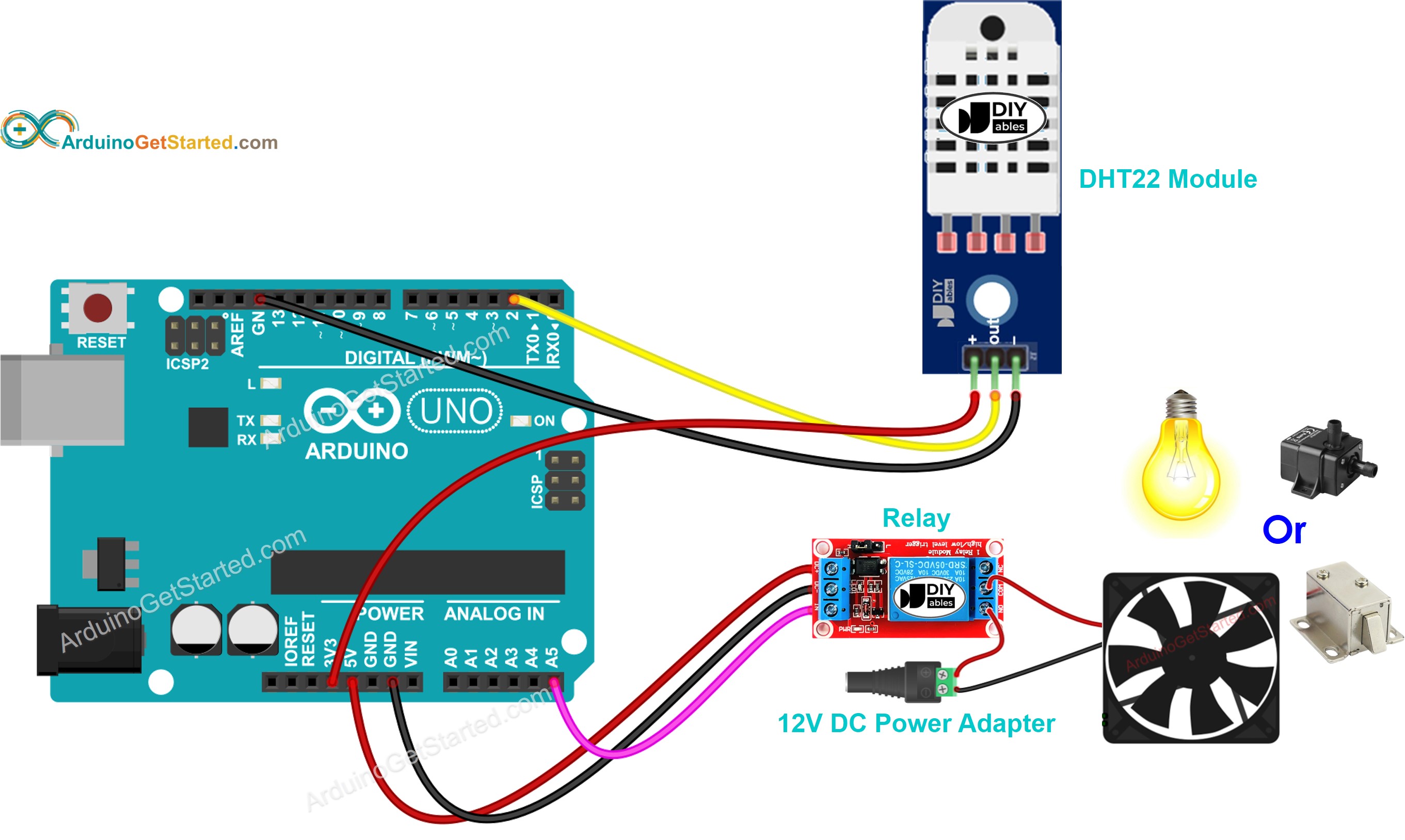

Arduino dht22 sensor relay bedrading schema

This image is created using Fritzing. Click to enlarge image

Hoe het Systeem Werkt

Arduino leest de temperatuur uit via de DHT22 sensor
Wanneer de temperatuur een ingestelde bovengrens overschrijdt, schakelt Arduino de relay in
Wanneer de temperatuur onder een ingestelde ondergrens daalt, schakelt Arduino de relay uit

Dit proces wordt continu herhaald in de loop.

Als u wilt dat de relay aan gaat bij een temperatuur boven een bepaalde waarde én uit gaat bij een temperatuur eronder, kunt u de bovengrens en ondergrens op dezelfde waarde instellen.

Arduino Code

/* * Deze Arduino code is ontwikkeld door newbiely.nl * Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino/arduino-dht22-relay */ #include "DHT.h" #define RELAY_PIN A5 // Arduino pin connected to relay #define DHT22_PIN 2 // Arduino pin connected to DHT22 sensor const int TEMP_THRESHOLD_UPPER = 25; // upper threshold of temperature, change to your desire value const int TEMP_THRESHOLD_LOWER = 20; // lower threshold of temperature, change to your desire value DHT dht22(DHT22_PIN, DHT22); float temperature; // temperature in Celsius void setup() { Serial.begin(9600); // initialize serial dht22.begin(); // initialize the sensor pinMode(RELAY_PIN, OUTPUT); // initialize digital pin as an output } void loop() { // wait a few seconds between measurements. delay(2000); temperature = dht22.readTemperature();; // read temperature in Celsius if (isnan(temperature)) { Serial.println("Failed to read from DHT sensor!"); } else { if(temperature > TEMP_THRESHOLD_UPPER){ Serial.println("The relay is turned on"); digitalWrite(RELAY_PIN, HIGH); // turn on } else if(temperature < TEMP_THRESHOLD_LOWER){ Serial.println("The relay is turned off"); digitalWrite(RELAY_PIN, LOW); // turn on } } }

In bovenstaande code schakelt de Arduino de relay in wanneer de temperatuur hoger is dan 25°C, en houdt de relay ingeschakeld totdat de temperatuur lager is dan 20°C.

Vlugge Stappen

Verbind de Arduino via USB kabel met de PC
Open de Arduino IDE, selecteer het juiste board en de juiste poort
Klik op het icoon Libraries in de linkerzijbalk van de Arduino IDE
Zoek op “DHT” en vind de DHT sensor bibliotheek van Adafruit
Klik op de knop Installeren om de bibliotheek te installeren

U wordt gevraagd om enkele andere benodigde bibliotheken te installeren
Klik dan op de knop Alles installeren om alle afhankelijkheden te installeren

Arduino Adafruit Unified sensor bibliotheek

Kopieer de bovenstaande code die correspondeert met uw sensor en open deze in de Arduino IDE
Klik op de knop Uploaden om de code naar de Arduino te sturen
Maak de omgeving rond de sensor warmer of kouder
Observeer de status van de relay

Video Tutorial

We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.

Bekijk onze video-tutorial voor een visuele begeleiding bij dit project! De video biedt extra inzichten om dit Arduino project met de DHT22 sensor en relay succesvol te voltooien.
