Arduino - Keypad - Buzzer
In deze tutorial leert u hoe u een Arduino en piezo buzzer gebruikt om telkens wanneer een toets op het keypad wordt ingedrukt een pieptoon te laten klinken.
Hardware Vereist
Of u kunt de volgende kits kopen:
| 1 | × | DIYables STEM V3 Starterskit (Arduino inbegrepen) | |
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over Keypad en Piezo Buzzer
Als u nog niet bekend bent met keypad en buzzer (pinout, werking, programmeren ...), leer er meer over in de volgende tutorials:
De ezBuzzer bibliotheek is ontworpen om de buzzer te laten piepen of een melodie te laten spelen zonder dat andere code geblokkeerd wordt.

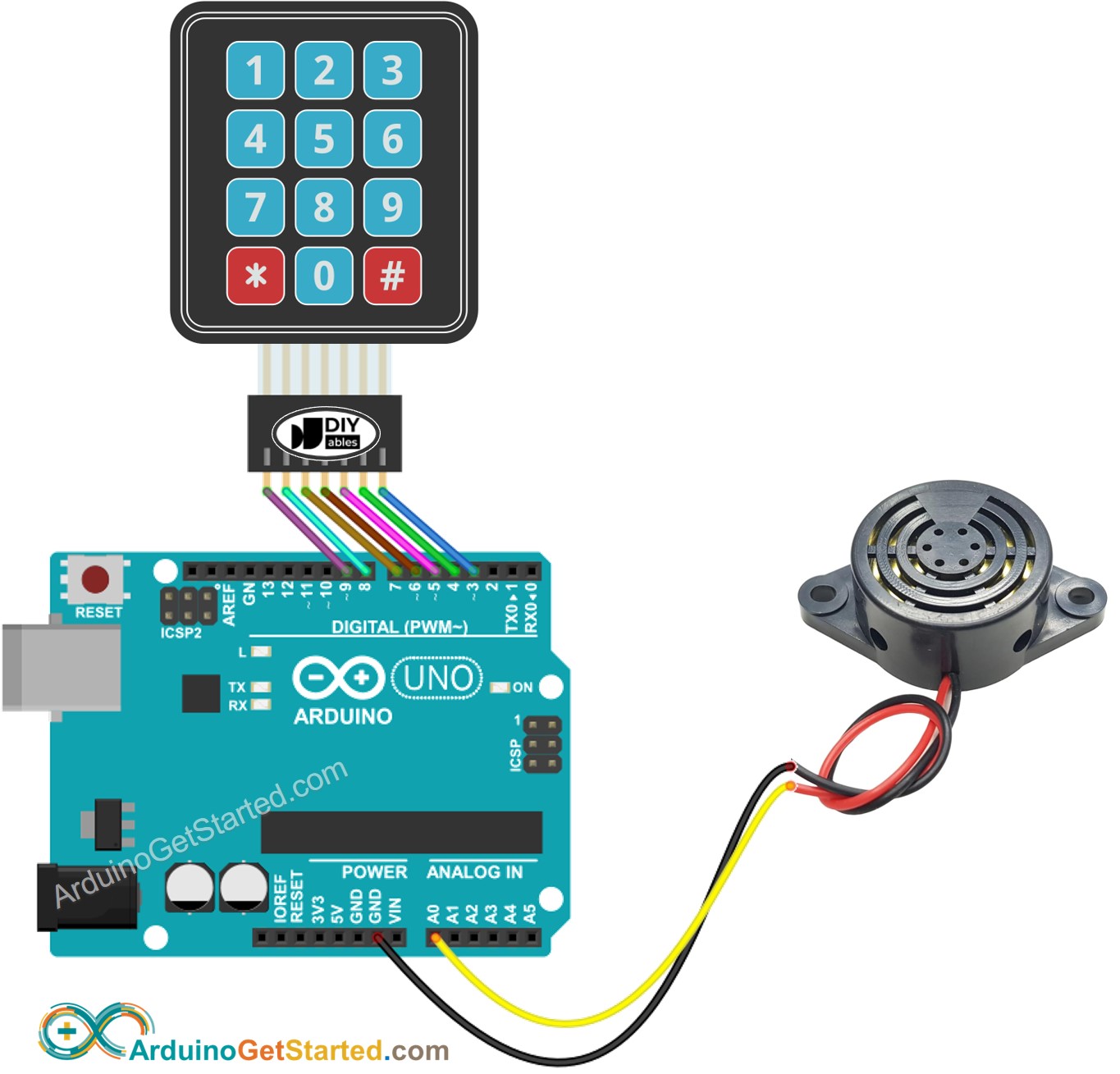

Bedradingsschema
This image is created using Fritzing. Click to enlarge image
Arduino Code
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-keypad-buzzer
*/
#include <Keypad.h>
#include <ezBuzzer.h>
#define BUZZER_PIN A0
#define ROW_NUM 4 // four rows
#define COLUMN_NUM 3 // three columns
char keys[ROW_NUM][COLUMN_NUM] = {
{'1','2','3'},
{'4','5','6'},
{'7','8','9'},
{'*','0','#'}
};
byte pin_rows[ROW_NUM] = {9, 8, 7, 6}; // connect to the row pinouts of the keypad
byte pin_column[COLUMN_NUM] = {5, 4, 3}; // connect to the column pinouts of the keypad
Keypad keypad = Keypad( makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM );
ezBuzzer buzzer(BUZZER_PIN); // create ezBuzzer object that attach to a pin
void setup() {
Serial.begin(9600);
}
void loop() {
buzzer.loop(); // MUST call the buzzer.loop() function in loop()
char key = keypad.getKey();
if (key) {
Serial.print(key); // prints key to serial monitor
buzzer.beep(200); // generates a 200ms short sound
}
}
Snelle Stappen
- Verbind de Arduino met uw PC via een USB-kabel
- Open de Arduino IDE, selecteer het juiste bord en poort
- Navigeer naar het Libraries icoon in de linker balk van de Arduino IDE
- Zoek op “keypad” en vind de keypad bibliotheek van Mark Stanley, Alexander Brevig
- Klik op de knop Install om de keypad bibliotheek te installeren
- Zoek op “ezBuzzer” en vind de buzzer bibliotheek van ArduinoGetStarted
- Klik op de knop Install om de ezBuzzer bibliotheek te installeren
- Kopieer bovenstaande code en open deze met de Arduino IDE
- Klik op de Upload knop in Arduino IDE om de code naar de Arduino te uploaden
- Druk een paar toetsen in op het keypad
- Luister naar het piepgeluid en bekijk het resultaat in de Serial Monitor
Code Uitleg
Lees de regel-voor-regel uitleg in de commentaarregels van de broncode!
