Arduino - Webserver met Meerdere Pagina's

Hardware Benodigd

Of u kunt de volgende kits kopen:

Over Arduino Uno R4 en Webserver

Als u nog niet bekend bent met de Arduino Uno R4 en het concept van een Webserver (inclusief pinout, werking en programmeren), kunt u deze tutorials raadplegen:

• Hoe te starten met Arduino Uno R4
• Arduino - Webserver

Hoe werkt een webserver op Arduino?

Wanneer een webbrowser een HTTP-request naar de Arduino stuurt, moet de Arduino zo geprogrammeerd zijn dat hij de volgende taken uitvoert:

• Een webserver opzetten die kan luisteren naar HTTP-verzoeken van de browser.
• De eerste regel van de HTTP-request header uitlezen zodra een HTTP-verzoek binnenkomt.
• De verzoeken routeren op basis van die eerste regel, om te bepalen welke webpagina de Arduino moet terugsturen.
• (Optioneel) De HTTP-request header analyseren om eventuele bedieningscommando’s van de gebruiker te herkennen.
• (Optioneel) Apparaten die aan de Arduino verbonden zijn besturen op basis van ontvangen commando’s.
• Een HTTP-response terugsturen naar de webbrowser, met daarin:
• Een HTTP-response header.
• De HTTP-response body die HTML-inhoud en (indien van toepassing) sensordata of status van apparaten bevat.

Door deze taken uit te voeren, kan de Arduino effectief HTTP-verzoeken verwerken en passende antwoorden teruggeven aan de browser, waardoor u via het web interactie heeft met aangesloten apparaten.

De routeringsfunctie is het belangrijkste onderdeel en wordt later uitgebreid toegelicht. Andere onderdelen worden behandeld in de Arduino - Webserver tutorial. Na het begrijpen van het routeringsalgoritme bekijken we de volledige code voor een webserver met meerdere pagina’s.

Arduino Webserver - Routeringsalgoritme

Voordat u de code voor de routeringsfunctie schrijft, maakt u een lijst van webpagina’s en bijbehorende HTTP-methodes die beschikbaar zullen zijn op de Arduino. In deze tutorial ondersteunen we alleen de GET-methode. U kunt dit later eenvoudig uitbreiden met andere methodes indien nodig. Voorbeeldlijst:

• GET home pagina
• GET temperatuur pagina
• GET deur pagina
• GET led pagina

Daarna maakt u een lijst van HTTP-request headers van de eerste regel, correspondeerd aan de pagina’s:

• GET home pagina:
• GET /
• GET /index.html
• GET temperatuur pagina:
• GET /temperature.html
• GET deur pagina:
• GET /door
• GET led pagina:
• GET /led.html

Samengevat is de lijst als volgt:

GET / GET /index.html GET /temperature.html GET /door.html GET /led.html

Arduino Code - Webserver met meerdere pagina's

Hieronder vindt u de volledige Arduino-code die een webserver met meerdere pagina’s maakt. Om het simpel te houden is de HTML-inhoud van elke pagina eenvoudig en direct in de Arduino-code ingebed. In het volgende deel leert u hoe u de HTML-inhoud van elke pagina in aparte bestanden kunt plaatsen, waardoor de code overzichtelijker en beter beheersbaar wordt.

Snelle Stappen

• Als u de Arduino Uno R4 voor het eerst gebruikt, bekijk dan hoe u de omgeving instelt voor Arduino Uno R4 in Arduino IDE.

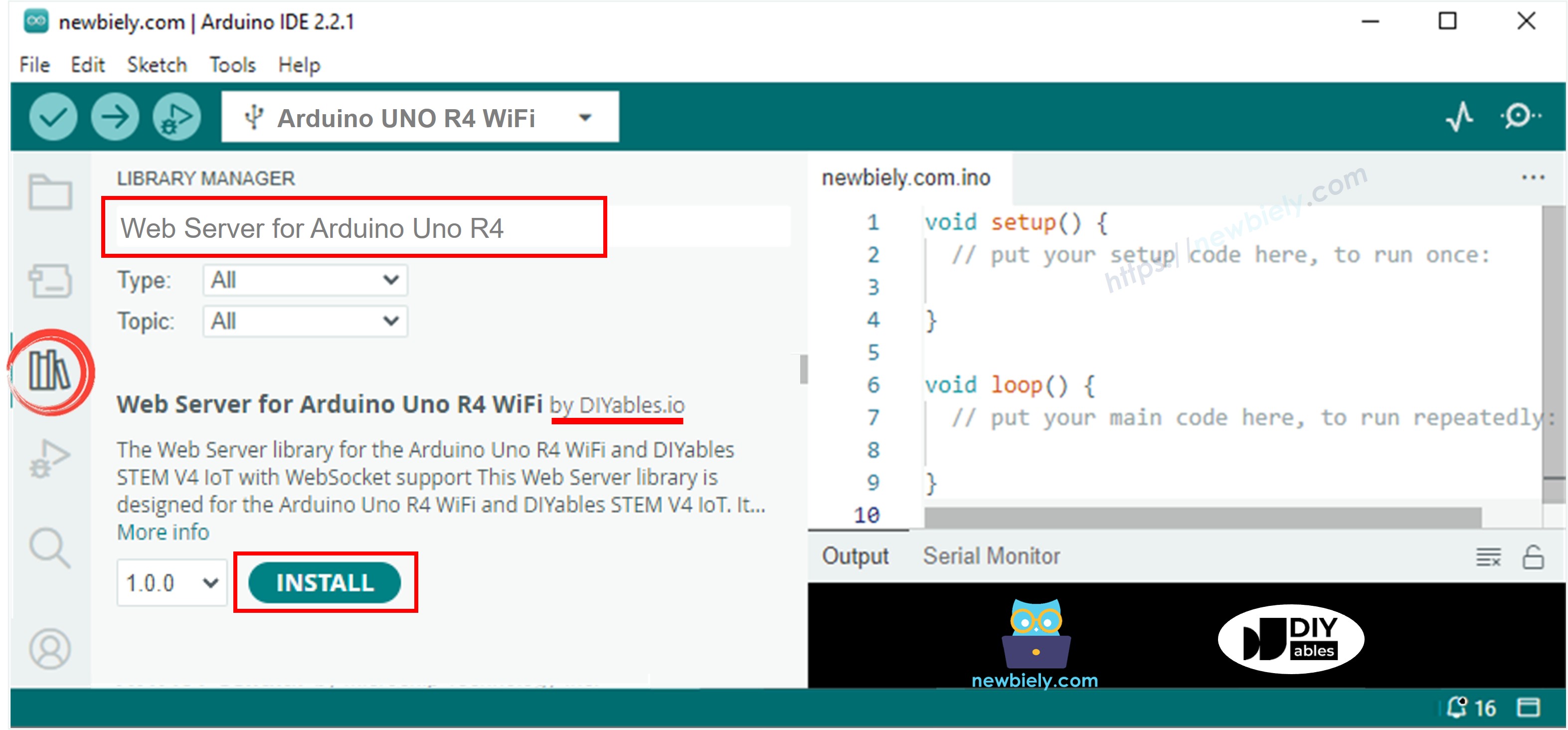

• Open de Library Manager door te klikken op het Library Manager icoon aan de linkerzijde van de Arduino IDE.
• Zoek naar Web Server for Arduino Uno R4 WiFi en selecteer de Web Server bibliotheek van DIYables.
• Klik op de Installeren knop om de Web Server bibliotheek toe te voegen.

• Kopieer bovenstaande code en open deze in de Arduino IDE.
• Pas de WiFi-gegevens (SSID en wachtwoord) aan in de code naar uw eigen netwerk.
• Klik op de Upload knop in de Arduino IDE om de code naar uw Arduino te uploaden.
• Open de Seriële Monitor.
• Bekijk het resultaat in de Seriële Monitor.

• U ziet een IP-adres in de Seriële Monitor, bijvoorbeeld: 192.168.0.2
• Typ de volgende adressen één voor één in de adresbalk van uw webbrowser op smartphone of pc.

• Let op dat u het IP-adres 192.168.0.2 vervangt door het adres dat in uw Seriële Monitor staat.

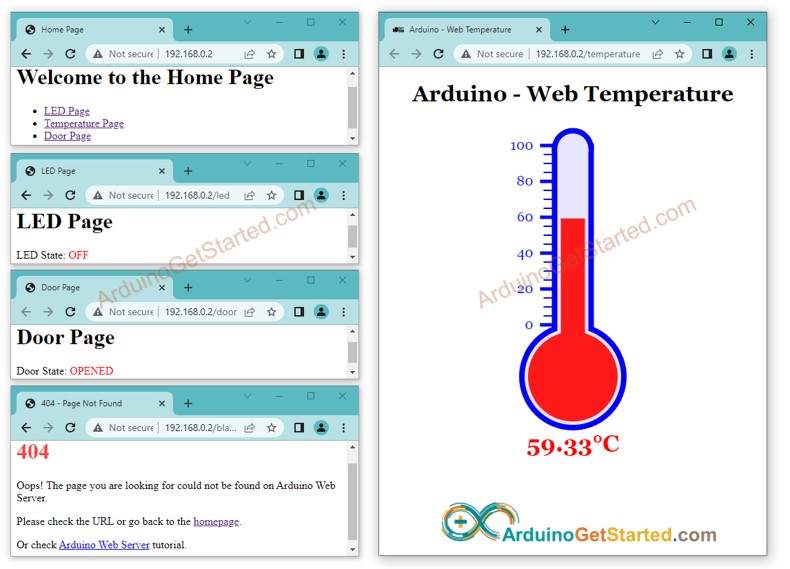

• U ziet de volgende pagina’s: home pagina, led pagina, deur pagina, temperatuur pagina en een Niet Gevonden pagina.
• U kunt ook de output op de Seriële Monitor controleren.

De vorige code heeft erg simpele HTML-inhoud per pagina. Maar als u een mooie interface met veel HTML wilt maken, wordt de code al snel groot en onoverzichtelijk. Om dit te vermijden leren we nu hoe u de HTML kunt scheiden van de Arduino-code. Zo houdt u de HTML in aparte bestanden, makkelijker te beheren en bewerken.

Arduino Code - Volledige webserver met meerdere pagina's

• Open de Arduino IDE.
• Maak een nieuw project en geef het een naam, bijvoorbeeld ArduinoWebServer.ino.
• Kopieer de onderstaande code en plak deze in dat bestand.

• Pas de WiFi-gegevens (SSID en wachtwoord) in de code aan naar uw gegevens.
• Maak het bestand index.h aan in de Arduino IDE door:
• Ofwel te klikken op de knop net onder het seriële monitor icoon en Nieuwe Tab te kiezen, of gebruik Ctrl+Shift+N.

• Geef het bestand de naam index.h en klik op OK.

• Kopieer de onderstaande code en plak deze in het index.h bestand.

/* * Deze Arduino code is ontwikkeld door newbiely.nl * Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino/arduino-web-server-multiple-pages */ const char *HTML_CONTENT_HOME = R""""( <!DOCTYPE html> <html lang="en"> <head> <meta charset="UTF-8"> <meta name="viewport" content="width=device-width, initial-scale=1.0"> <link rel="icon" href="data:,"> <title>Home Page</title> </head> <body> <h1>Welcome to the Home Page</h1> <ul> <li><a href="/led">LED Page</a></li> <li><a href="/temperature">Temperature Page</a></li> <li><a href="/door">Door Page</a></li> </ul> </body> </html> )"""";
• Maak op dezelfde manier het bestand temperature.h aan met de volgende inhoud.

/* * Deze Arduino code is ontwikkeld door newbiely.nl * Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino/arduino-web-server-multiple-pages */ const char *HTML_CONTENT_TEMPERATURE = R""""( <!DOCTYPE html> <html> <head> <title>Arduino - Web Temperature</title> <meta name="viewport" content="width=device-width, initial-scale=0.7, maximum-scale=0.7"> <meta charset="utf-8"> <link rel="icon" href="https://diyables.io/images/page/diyables.svg"> <style> body { font-family: "Georgia"; text-align: center; font-size: width/2pt;} h1 { font-weight: bold; font-size: width/2pt;} h2 { font-weight: bold; font-size: width/2pt;} button { font-weight: bold; font-size: width/2pt;} </style> <script> var cvs_width = 200, cvs_height = 450; function init() { var canvas = document.getElementById("cvs"); canvas.width = cvs_width; canvas.height = cvs_height + 50; var ctx = canvas.getContext("2d"); ctx.translate(cvs_width/2, cvs_height - 80); update_view(TEMPERATURE_MARKER); } function update_view(temp) { var canvas = document.getElementById("cvs"); var ctx = canvas.getContext("2d"); var radius = 70; var offset = 5; var width = 45; var height = 330; ctx.clearRect(-cvs_width/2, -350, cvs_width, cvs_height); ctx.strokeStyle="blue"; ctx.fillStyle="blue"; //5-step Degree var x = -width/2; ctx.lineWidth=2; for (var i = 0; i <= 100; i+=5) { var y = -(height - radius)*i/100 - radius - 5; ctx.beginPath(); ctx.lineTo(x, y); ctx.lineTo(x - 20, y); ctx.stroke(); } //20-step Degree ctx.lineWidth=5; for (var i = 0; i <= 100; i+=20) { var y = -(height - radius)*i/100 - radius - 5; ctx.beginPath(); ctx.lineTo(x, y); ctx.lineTo(x - 25, y); ctx.stroke(); ctx.font="20px Georgia"; ctx.textBaseline="middle"; ctx.textAlign="right"; ctx.fillText(i.toString(), x - 35, y); } // shape ctx.lineWidth=16; ctx.beginPath(); ctx.arc(0, 0, radius, 0, 2 * Math.PI); ctx.stroke(); ctx.beginPath(); ctx.rect(-width/2, -height, width, height); ctx.stroke(); ctx.beginPath(); ctx.arc(0, -height, width/2, 0, 2 * Math.PI); ctx.stroke(); ctx.fillStyle="#e6e6ff"; ctx.beginPath(); ctx.arc(0, 0, radius, 0, 2 * Math.PI); ctx.fill(); ctx.beginPath(); ctx.rect(-width/2, -height, width, height); ctx.fill(); ctx.beginPath(); ctx.arc(0, -height, width/2, 0, 2 * Math.PI); ctx.fill(); ctx.fillStyle="#ff1a1a"; ctx.beginPath(); ctx.arc(0, 0, radius - offset, 0, 2 * Math.PI); ctx.fill(); temp = Math.round(temp * 100) / 100; var y = (height - radius)*temp/100.0 + radius + 5; ctx.beginPath(); ctx.rect(-width/2 + offset, -y, width - 2*offset, y); ctx.fill(); ctx.fillStyle="red"; ctx.font="bold 34px Georgia"; ctx.textBaseline="middle"; ctx.textAlign="center"; ctx.fillText(temp.toString() + "°C", 0, 100); } window.onload = init; </script> </head> <body> <h1>Arduino - Web Temperature</h1> <canvas id="cvs"></canvas> </body> </html> )"""";
• Maak ook het bestand door.h aan met de volgende inhoud.

/* * Deze Arduino code is ontwikkeld door newbiely.nl * Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino/arduino-web-server-multiple-pages */ const char *HTML_CONTENT_DOOR = R""""( <!DOCTYPE html> <html lang="en"> <head> <meta charset="UTF-8"> <meta name="viewport" content="width=device-width, initial-scale=1.0"> <link rel="icon" href="data:,"> <title>Door Page</title> </head> <body> <h1>Door Page</h1> <p>Door State: <span style="color: red;">DOOR_STATE_MARKER</span></p> </body> </html> )"""";
• Maak ook het bestand led.h aan met de volgende inhoud.

/* * Deze Arduino code is ontwikkeld door newbiely.nl * Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino/arduino-web-server-multiple-pages */ const char *HTML_CONTENT_LED = R""""( <!DOCTYPE html> <html lang="en"> <head> <meta charset="UTF-8"> <meta name="viewport" content="width=device-width, initial-scale=1.0"> <link rel="icon" href="data:,"> <title>LED Page</title> </head> <body> <h1>LED Page</h1> <p>LED State: <span style="color: red;">LED_STATE_MARKER</span></p> </body> </html> )"""";
• Maak ook het bestand error_404.h aan met de volgende inhoud.

/* * Deze Arduino code is ontwikkeld door newbiely.nl * Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino/arduino-web-server-multiple-pages */ const char *HTML_CONTENT_404 = R""""( <!DOCTYPE html> <html lang="en"> <head> <meta charset="UTF-8"> <meta name="viewport" content="width=device-width, initial-scale=1.0"> <link rel="icon" href="data:,"> <title>404 - Page Not Found</title> <style> h1 {color: #ff4040;} </style> </head> <body> <h1>404</h1> <p>Oops! The page you are looking for could not be found on Arduino Web Server.</p> <p>Please check the URL or go back to the <a href="/">homepage</a>.</p> <p>Or check <a href="https://arduinogetstarted.com/tutorials/arduino-web-server-multiple-pages"> Arduino Web Server</a> tutorial.</p> </body> </html> )"""";
• Nu heeft u meerdere bestanden in de Arduino IDE zoals hieronder afgebeeld:

• Klik op de Upload knop in de Arduino IDE om de code naar de Arduino te uploaden.
• Bezoek de webpagina’s van de Arduino via webbrowser één voor één, zoals eerder. U ziet alle pagina’s netjes geladen:


※ Notiz:

• Als u wijzigingen aanbrengt in de HTML-inhoud binnen het index.h bestand maar niets verandert in het ArduinoWebServer.ino bestand, dan zal de Arduino IDE de HTML-inhoud niet vernieuwen of bijwerken wanneer u de code compileert en uploadt.
• Om de Arduino IDE in dit geval te dwingen de HTML-inhoud te updaten, moet u een kleine aanpassing doen in het ArduinoWebServer.ino bestand. Bijvoorbeeld door een lege regel toe te voegen of een commentaarregel in te voegen. Hierdoor detecteert de IDE dat er wijzigingen zijn en worden uw bijgewerkte HTML-bestanden meegenomen bij de upload.
