Arduino - DHT11 - OLED
In deze tutorial gaan we leren hoe u de temperatuur en luchtvochtigheid uitleest van het DHT11 module en dit weergeeft op een OLED display.
Hardware Benodigd
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over OLED display, DHT11 Temperatuur- en Luchtvochtigheid Sensor
Als u nog niet bekend bent met het OLED display en de DHT11 temperatuur- en luchtvochtigheidssensor (pinout, werking, programmeren ...), leer er meer over in de volgende tutorials:
- Arduino - OLED tutorial
- Arduino - DHT11 tutorial

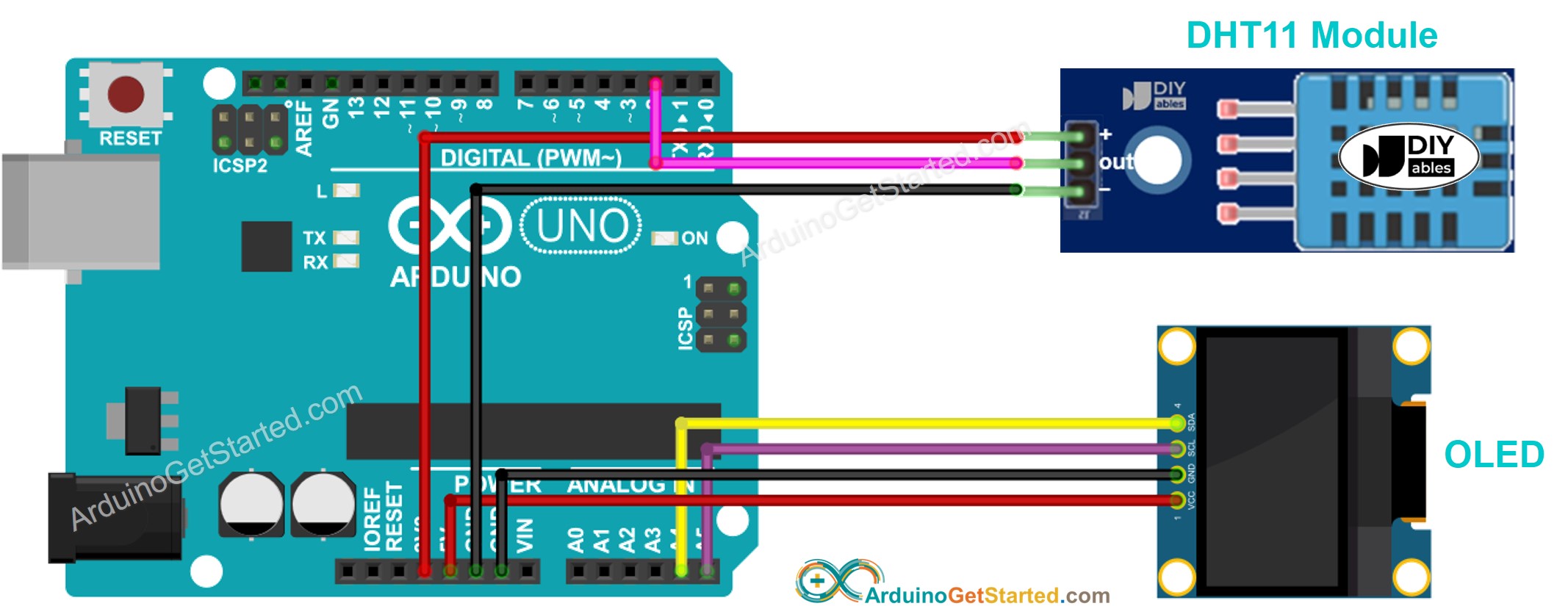

Bedradingsschema
This image is created using Fritzing. Click to enlarge image
Arduino Code - DHT11 Sensor - OLED
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-dht11-oled
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <DHT.h>
#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels
#define DHT11_PIN 2 // pin connected to DHT11 sensor
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C
DHT dht11(DHT11_PIN, DHT11);
String temperature;
String humidity;
void setup() {
Serial.begin(9600);
// initialize OLED display with address 0x3C for 128x64
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
while (true)
;
}
delay(2000); // wait for initializing
oled.clearDisplay(); // clear display
oled.setTextSize(3); // text size
oled.setTextColor(WHITE); // text color
oled.setCursor(0, 10); // position to display
dht11.begin(); // initialize DHT11 the temperature and humidity sensor
temperature.reserve(10); // to avoid fragmenting memory when using String
humidity.reserve(10); // to avoid fragmenting memory when using String
}
void loop() {
float humi = dht11.readHumidity(); // read humidity
float tempC = dht11.readTemperature(); // read temperature
// check if any reads failed
if (isnan(humi) || isnan(tempC)) {
temperature = "Failed";
humidity = "Failed";
} else {
temperature = String(tempC, 1); // one decimal places
temperature += char(247); // degree character
temperature += "C";
humidity = String(humi, 1); // one decimal places
humidity += "%";
}
Serial.print(tempC); // print to Serial Monitor
Serial.print("°C | " ); // print to Serial Monitor
Serial.print(humi); // print to Serial Monitor
Serial.println("%"); // print to Serial Monitor
oledDisplayCenter(temperature, humidity); // display temperature and humidity on OLED
}
void oledDisplayCenter(String temperature, String humidity) {
int16_t x1;
int16_t y1;
uint16_t width_T;
uint16_t height_T;
uint16_t width_H;
uint16_t height_H;
oled.getTextBounds(temperature, 0, 0, &x1, &y1, &width_T, &height_T);
oled.getTextBounds(temperature, 0, 0, &x1, &y1, &width_H, &height_H);
// display on horizontal and vertical center
oled.clearDisplay(); // clear display
oled.setCursor((SCREEN_WIDTH - width_T) / 2, SCREEN_HEIGHT / 2 - height_T - 5);
oled.println(temperature); // text to display
oled.setCursor((SCREEN_WIDTH - width_H) / 2, SCREEN_HEIGHT / 2 + 5);
oled.println(humidity); // text to display
oled.display();
}
Snelle Stappen
- Open de Arduino IDE op uw computer.
- Navigeer naar het Libraries icoon in de linkerzijbalk van de Arduino IDE.
- Zoek op “SSD1306”, en selecteer de SSD1306 bibliotheek van Adafruit
- Klik op de Installeren knop om de bibliotheek te installeren.
- Er wordt u gevraagd om ook enkele andere bibliotheekafhankelijkheden te installeren
- Klik op Alles installeren om alle afhankelijkheden te installeren.
- Zoek op “DHT”, en selecteer de DHT sensor bibliotheek van Adafruit
- Klik op de Installeren knop om de bibliotheek te installeren.
- Er wordt u gevraagd om ook enkele andere bibliotheekafhankelijkheden te installeren
- Klik op Alles installeren om alle afhankelijkheden te installeren.
- Kopieer bovenstaande code en open deze in de Arduino IDE
- Klik op de Uploaden knop in de Arduino IDE om de code naar uw Arduino te uploaden
- Houd de sensor in warm en koud water, of houd de sensor vast met uw hand
- Bekijk het resultaat op het OLED display en in de Seriële Monitor
※ Notiz:
De bovenstaande code centreert automatisch de tekst horizontaal en verticaal op het OLED display
Video Tutorial
We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.
Bekijk onze video-tutorial voor een visuele begeleiding bij dit project! De video biedt extra inzichten en helpt u het project stap voor stap te voltooien.
