Arduino - LCD 20x4
In deze Arduino LCD 20x4 I2C tutorial leren we hoe u een LCD 20x4 (Liquid Crystal Display) aansluit op een Arduino board via de I2C-interface.
Hardware Benodigd
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Aankoopadvies: Een andere optie is om het LCD I2C-display te maken door LCD 2004 Display en PCF8574 I2C Adapter Module te combineren.
Over LCD I2C 20x4
Pinout
De LCD 20x4 I2C gebruikt de I2C-interface en heeft dus 4 pinnen:
- GND pin: moet verbonden zijn met GND (0V).
- VCC pin: de voedingsspanning voor de LCD, moet verbonden zijn met VCC (5V).
- SDA pin: I2C data signaal
- SCL pin: I2C klok signaal
LCD Coördinaten
De LCD I2C 20x4 bestaat uit 20 kolommen en 4 rijen. De kolommen en rijen zijn genummerd vanaf 0.

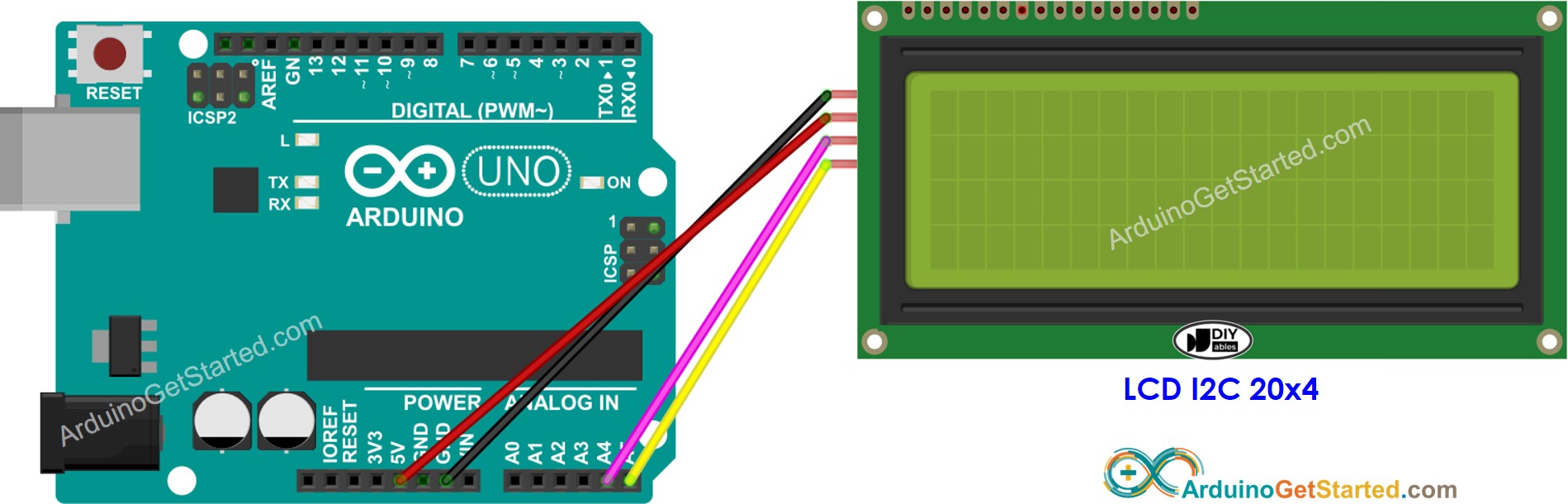

Bedradingsschema
Deze afbeelding is gemaakt met Fritzing. Klik om de afbeelding te vergroten.
| LCD I2C | Arduino Uno, Nano | Arduino Mega |
|---|---|---|
| Vin | 5V | 5V |
| GND | GND | GND |
| SDA | A4 | 20 |
| SCL | A5 | 21 |
Hoe programmeert u de LCD I2C
Dankzij de DIYables_LCD_I2C bibliotheek is het gebruik van de LCD heel eenvoudig.
- Voeg de bibliotheek toe:
#include <DIYables_LCD_I2C.h> // Bibliotheek voor LCD
- Declareer een DIYables_LCD_I2C object met het I2C-adres, het aantal kolommen en het aantal rijen:
DIYables_LCD_I2C lcd(0x27, 20, 4); // I2C adres 0x27, 20 kolommen en 4 rijen
- Initialiseer de LCD.
lcd.init(); // initialiseer de lcd
lcd.backlight(); // zet de achtergrondverlichting aan
- Verplaats de cursor naar de gewenste positie (kolom_index, rij_index)
lcd.setCursor(column_index, row_index);
- Print een bericht op de LCD.
lcd.print("Hello World!");
※ Notiz:
Het I2C-adres van de LCD kan variëren afhankelijk van de fabrikant. In de code gebruiken we 0x27, zoals gespecificeerd door fabrikant DIYables
Arduino Code
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-lcd-20x4
*/
#include <DIYables_LCD_I2C.h>
DIYables_LCD_I2C lcd(0x27, 20, 4); // I2C adres 0x27, 20 kolommen en 4 rijen
void setup() {
lcd.init(); // initialiseer de lcd
lcd.backlight();
lcd.setCursor(0, 0); // zet cursor op de eerste rij
lcd.print("LCD 20x4"); // print bericht op de eerste rij
lcd.setCursor(0, 1); // zet cursor op de tweede rij
lcd.print("I2C Address: 0x27"); // print bericht op de tweede rij
lcd.setCursor(0, 2); // zet cursor op de derde rij
lcd.print("DIYables"); // print bericht op de derde rij
lcd.setCursor(0, 3); // zet cursor op de vierde rij
lcd.print("www.diyables.io"); // print bericht op de vierde rij
}
void loop() {
}
Snelle Stappen
- Navigeer naar het Libraries icoon in de linkerzijbalk van de Arduino IDE.
- Zoek "DIYables LCD I2C" en vind de DIYables_LCD_I2C bibliotheek van DIYables
- Klik op de Installeren knop om de DIYables_LCD_I2C bibliotheek te installeren.
- Kopieer de bovenstaande code en open deze met de Arduino IDE
- Klik op de Upload knop in de Arduino IDE om de code naar de Arduino te uploaden

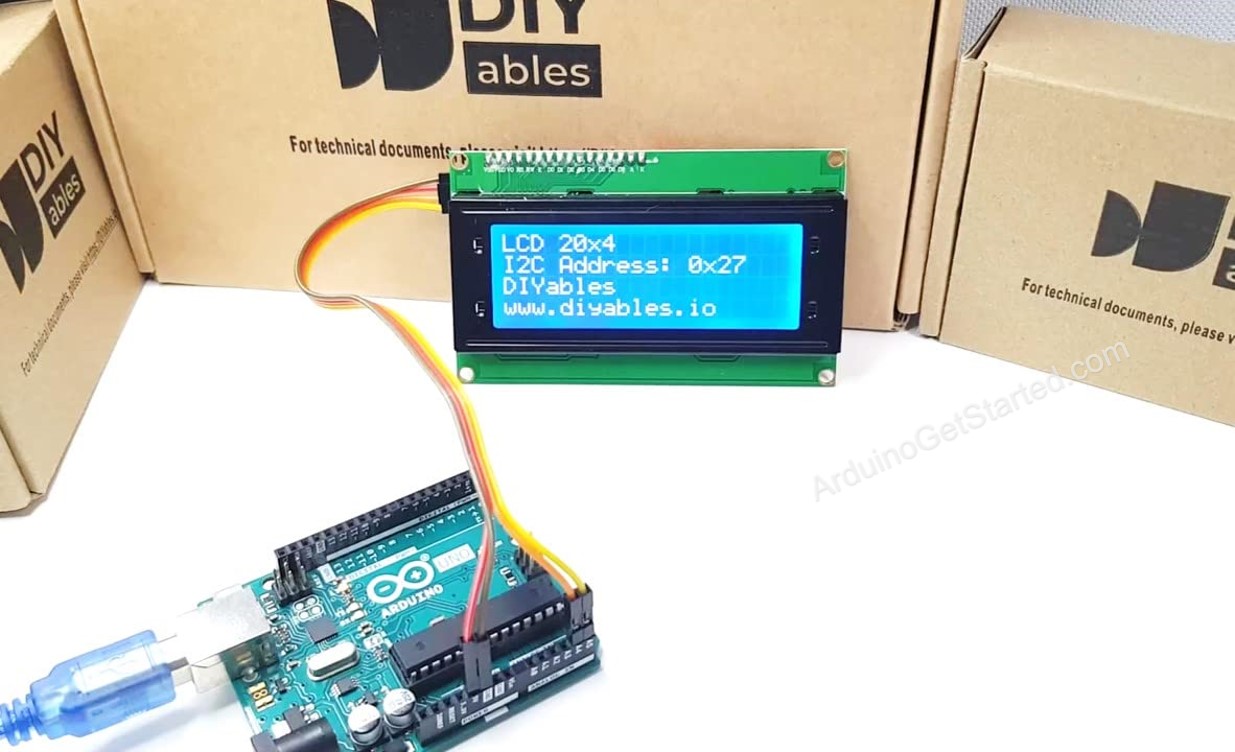

- Bekijk het resultaat op de LCD
- Probeer de tekst en positie aan te passen
Video Tutorial
We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.
Bekijk onze video-tutorial voor een visuele begeleiding bij dit project! De video biedt extra inzichten en helpt u stap voor stap bij het aansluiten en programmeren van de LCD 20x4 met Arduino via I2C.
De onderstaande videodemo gebruikt de onderstaande code. Let op: de video toont de Arduino Uno R4, maar het werkt identiek voor de Arduino Uno R3:
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-lcd-20x4
*/
#include <Wire.h>
#include <DIYables_LCD_I2C.h>
#include <SPI.h>
#include <MFRC522.h>
#include <Servo.h>
// ================= LCD =================
DIYables_LCD_I2C lcd(0x27, 20, 4);
// ================= RFID =================
#define SS_PIN 10
#define RST_PIN 9
MFRC522 rfid(SS_PIN, RST_PIN);
// ================= SERVO =================
Servo doorServo;
#define SERVO_PIN 6
// ================= BUZZER =================
#define BUZZER 8
// ================= ADMIN UID =================
byte adminUID[4] = {0x3C, 0x7F, 0xB3, 0x02};
// ================= STATE =================
enum State { IDLE, SCANNING, GRANTED, DENIED, LOCKED };
State systemState = IDLE;
int failCount = 0;
unsigned long stateTime = 0;
unsigned long lockTime = 0;
// ================= SOUND =================
void beepOK() {
for (int i = 0; i < 2; i++) {
digitalWrite(BUZZER,HIGH);
delay(100);
digitalWrite(BUZZER,LOW);
delay(50);
}
}
void beepFail() {
for (int i = 0; i < 3; i++) {
digitalWrite(BUZZER,HIGH);
delay(150);
digitalWrite(BUZZER,LOW);
delay(80);
}
}
void beepLock() {
digitalWrite(BUZZER,HIGH);
delay(300);
digitalWrite(BUZZER,LOW);
}
// ================= DISPLAY IDLE =================
void showIdle() {
lcd.clear();
lcd.setCursor(0,0); lcd.print("SYSTEM READY");
lcd.setCursor(0,1); lcd.print("PLEASE SCAN CARD");
lcd.setCursor(0,2); lcd.print("DOOR: LOCKED");
lcd.setCursor(0,3); lcd.print("SECURITY: ACTIVE");
Serial.println("[STATE] IDLE");
systemState = IDLE;
}
// ================= DISPLAY SCANNING =================
void showScanning() {
lcd.clear();
lcd.setCursor(0,1);
lcd.print("SCANNING CARD...");
Serial.println("[STATE] SCANNING");
systemState = SCANNING;
}
// ================= GRANTED =================
void showGranted() {
lcd.clear();
lcd.setCursor(0,0); lcd.print("SYSTEM: GRANTED");
lcd.setCursor(0,1); lcd.print("USER: ADMIN");
lcd.setCursor(0,2); lcd.print("OPENING DOOR...");
lcd.setCursor(0,3); lcd.print("AUTO LOCK 3s");
doorServo.write(90);
beepOK();
stateTime = millis();
systemState = GRANTED;
Serial.println("[STATE] GRANTED");
}
// ================= DENIED =================
void showDenied(byte *uid) {
lcd.clear();
lcd.setCursor(0,0); lcd.print("SYSTEM: DENIED");
lcd.setCursor(0,1); lcd.print("UID: ");
for (byte i=0;i<4;i++) {
lcd.print(uid[i], HEX);
lcd.print(" ");
}
lcd.setCursor(0,2); lcd.print("ACCESS BLOCKED");
failCount++;
lcd.setCursor(0,3);
lcd.print("FAIL: ");
lcd.print(failCount);
lcd.print("/3");
beepFail();
stateTime = millis();
systemState = DENIED;
Serial.println("[STATE] DENIED");
}
// ================= CHECK UID =================
bool isAdmin(byte *uid) {
for (byte i=0;i<4;i++) {
if (uid[i] != adminUID[i]) return false;
}
return true;
}
// ================= LOCK SYSTEM =================
void lockSystem() {
systemState = LOCKED;
lcd.clear();
lcd.setCursor(0,1);
lcd.print("SYSTEM LOCKED!");
lcd.setCursor(0,2);
lcd.print("TOO MANY FAILS");
doorServo.write(0);
beepLock();
Serial.println("[STATE] LOCKED");
delay(3000);
failCount = 0;
showIdle();
}
// ================= SETUP =================
void setup() {
Serial.begin(9600);
lcd.init();
lcd.backlight();
SPI.begin();
rfid.PCD_Init();
doorServo.attach(SERVO_PIN);
doorServo.write(0);
pinMode(BUZZER, OUTPUT);
showIdle();
}
// ================= LOOP =================
void loop() {
// LOCK CONDITION
if (failCount >= 3 && systemState != LOCKED) {
lockSystem();
return;
}
// AUTO BACK TO IDLE FROM DENIED
if (systemState == DENIED && millis() - stateTime > 2000) {
showIdle();
}
// AUTO CLOSE DOOR
if (systemState == GRANTED && millis() - stateTime > 3000) {
doorServo.write(0);
beepLock();
showIdle();
}
// RFID READ
if (!rfid.PICC_IsNewCardPresent()) return;
if (!rfid.PICC_ReadCardSerial()) return;
showScanning();
byte *uid = rfid.uid.uidByte;
Serial.print("UID: ");
for (byte i=0;i<rfid.uid.size;i++) {
Serial.print(uid[i], HEX);
Serial.print(" ");
}
Serial.println();
delay(300);
if (isAdmin(uid)) {
showGranted();
} else {
showDenied(uid);
}
rfid.PICC_HaltA();
}
