Arduino meerdere knoppen
Deze tutorial leert u hoe u een Arduino programmeert om meerdere knoppen tegelijkertijd te gebruiken zonder de functie delay() te gebruiken. De tutorial biedt code op twee manieren aan:
- Arduino meerdere knoppen met debounce
- Arduino meerdere knoppen met debounce met gebruik van arrays.
We gebruiken vijf knoppen als voorbeeld. U kunt dit eenvoudig aanpassen voor twee knoppen, vier knoppen of zelfs meer.
Hardware Benodigd
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over de Knop
We hebben een uitgebreide tutorial over knoppen, inclusief hardware pinout, werkingsprincipe, Arduino bedrading en code-instructies. Leer er hier meer over:
- Arduino - Knop tutorial
- Arduino - Knop Debounce tutorial
Bedradingsschema

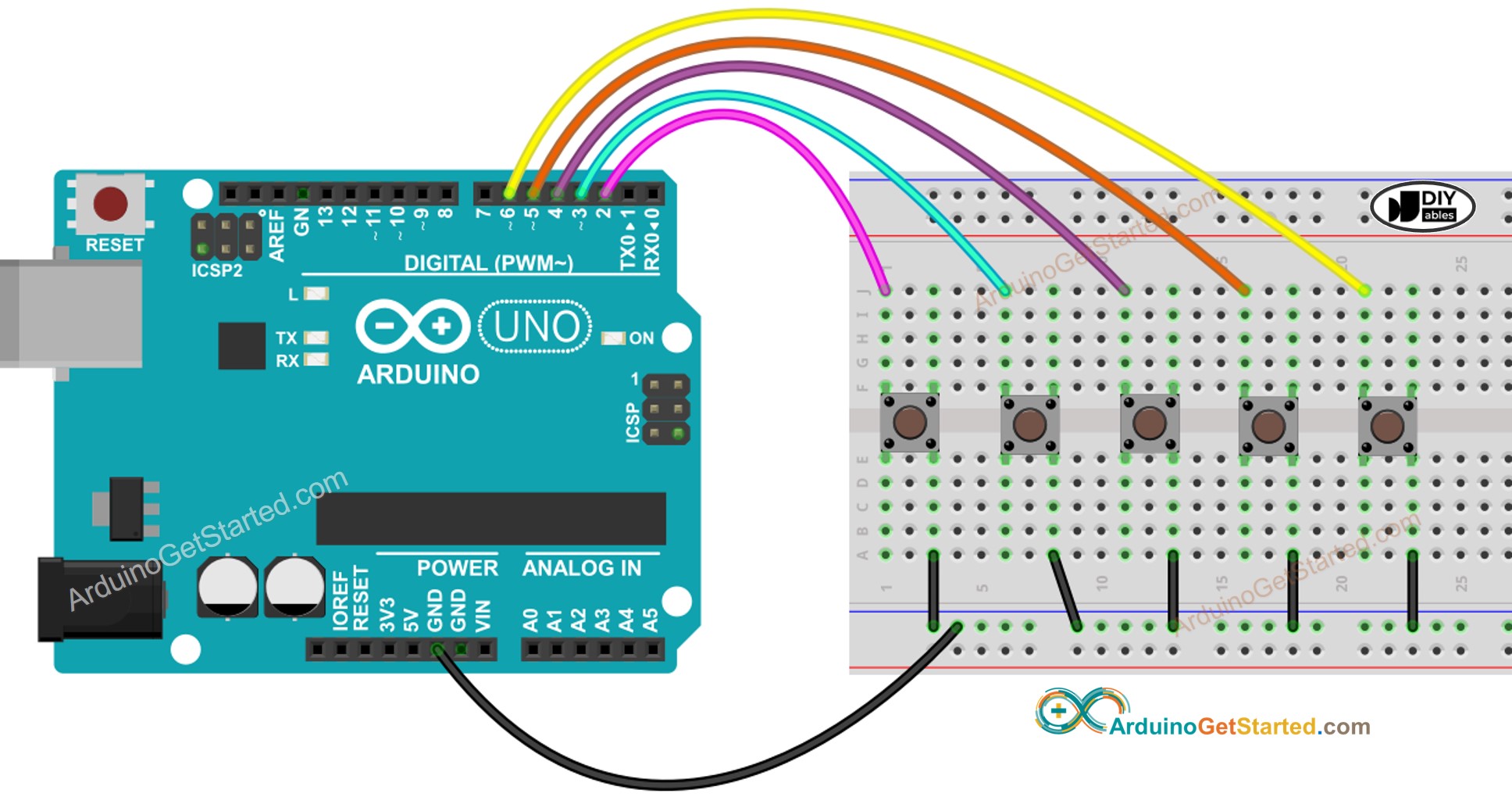

This image is created using Fritzing. Click to enlarge image
Arduino Code - Meerdere Knoppen met debounce
Bij het gebruik van meerdere knoppen kan het in sommige scenario’s ingewikkeld worden:
- Toepassingen die knopdebounce vereisen (zie waarom debounce nodig is voor knoppen)
- Toepassingen waarbij u de statuswijzigingen wilt detecteren (ingedrukt/losgelaten)
Gelukkig stroomlijnt de ezButton bibliotheek dit proces door intern debounce en knopgebeurtenissen te beheren. Hierdoor hoeft u niet zelf tijdstempels en variabelen te beheren bij het gebruik van de bibliotheek. Daarnaast kan het gebruik van een array van knoppen de code duidelijker en beknopter maken.
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-multiple-button
*/
#include <ezButton.h>
#define BUTTON_NUM 5 // the number of buttons
#define BUTTON_PIN_1 2 // The Arduino pin connected to the button 1
#define BUTTON_PIN_2 3 // The Arduino pin connected to the button 2
#define BUTTON_PIN_3 4 // The Arduino pin connected to the button 3
#define BUTTON_PIN_4 5 // The Arduino pin connected to the button 4
#define BUTTON_PIN_5 6 // The Arduino pin connected to the button 5
ezButton button1(BUTTON_PIN_1); // create ezButton object for button 1
ezButton button2(BUTTON_PIN_2); // create ezButton object for button 2
ezButton button3(BUTTON_PIN_3); // create ezButton object for button 3
ezButton button4(BUTTON_PIN_4); // create ezButton object for button 4
ezButton button5(BUTTON_PIN_5); // create ezButton object for button 5
void setup() {
Serial.begin(9600);
button1.setDebounceTime(100); // set debounce time to 100 milliseconds
button2.setDebounceTime(100); // set debounce time to 100 milliseconds
button3.setDebounceTime(100); // set debounce time to 100 milliseconds
button4.setDebounceTime(100); // set debounce time to 100 milliseconds
button5.setDebounceTime(100); // set debounce time to 100 milliseconds
}
void loop() {
button1.loop(); // MUST call the loop() function first
button2.loop(); // MUST call the loop() function first
button3.loop(); // MUST call the loop() function first
button4.loop(); // MUST call the loop() function first
button5.loop(); // MUST call the loop() function first
// get button state after debounce
int button1_state = button1.getState(); // the state after debounce
int button2_state = button2.getState(); // the state after debounce
int button3_state = button3.getState(); // the state after debounce
int button4_state = button4.getState(); // the state after debounce
int button5_state = button5.getState(); // the state after debounce
/*
Serial.print("The button 1 state: ");
Serial.println(button1_state);
Serial.print("The button 2 state: ");
Serial.println(button2_state);
Serial.print("The button 3 state: ");
Serial.println(button3_state);
Serial.print("The button 4 state: ");
Serial.println(button4_state);
Serial.print("The button 5 state: ");
Serial.println(button5_state);
*/
if (button1.isPressed())
Serial.println("The button 1 is pressed");
if (button1.isReleased())
Serial.println("The button 1 is released");
if (button2.isPressed())
Serial.println("The button 2 is pressed");
if (button2.isReleased())
Serial.println("The button 2 is released");
if (button3.isPressed())
Serial.println("The button 3 is pressed");
if (button3.isReleased())
Serial.println("The button 3 is released");
if (button4.isPressed())
Serial.println("The button 4 is pressed");
if (button4.isReleased())
Serial.println("The button 4 is released");
if (button5.isPressed())
Serial.println("The button 5 is pressed");
if (button5.isReleased())
Serial.println("The button 5 is released");
}
Snelle Stappen
- Doe de bedrading zoals in de bovenstaande afbeelding.
- Verbind de Arduino-board met uw pc via een USB-kabel
- Open de Arduino IDE op uw pc.
- Selecteer de juiste Arduino-board (bijv. Arduino Uno) en COM-poort.
- Klik op het Libraries-icoon in de linkerzijbalk van de Arduino IDE.
- Zoek naar “ezButton” en zoek de knopbibliotheek van ArduinoGetStarted
- Klik op de Installeren-knop om de ezButton-bibliotheek te installeren.
- Kopieer bovenstaande code en plak deze in de Arduino IDE.
- Compileer en upload de code naar de Arduino-board door op de Uploaden-knop te klikken in de Arduino IDE
- Open de Serial Monitor in de Arduino IDE
- Druk één voor één op de knoppen en laat los
COM6
The button 1 is pressed
The button 1 is released
The button 2 is pressed
The button 2 is released
The button 3 is pressed
The button 3 is released
The button 4 is pressed
The button 4 is released
The button 5 is pressed
The button 5 is released
Autoscroll
Clear output
9600 baud
Newline
Arduino Code - Meerdere Knoppen met array
We kunnen bovenstaande code verbeteren door gebruik te maken van een array van knoppen. De volgende code gebruikt deze array om knopobjecten te beheren.
/*
* Deze Arduino code is ontwikkeld door newbiely.nl
* Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino/arduino-multiple-button
*/
#include <ezButton.h>
#define BUTTON_NUM 5 // the number of buttons
#define BUTTON_PIN_1 2 // The Arduino pin connected to the button 1
#define BUTTON_PIN_2 3 // The Arduino pin connected to the button 2
#define BUTTON_PIN_3 4 // The Arduino pin connected to the button 3
#define BUTTON_PIN_4 5 // The Arduino pin connected to the button 4
#define BUTTON_PIN_5 6 // The Arduino pin connected to the button 5
ezButton buttonArray[] = {
ezButton(BUTTON_PIN_1),
ezButton(BUTTON_PIN_2),
ezButton(BUTTON_PIN_3),
ezButton(BUTTON_PIN_4),
ezButton(BUTTON_PIN_5)
};
void setup() {
Serial.begin(9600);
for (byte i = 0; i < BUTTON_NUM; i++) {
buttonArray[i].setDebounceTime(100); // set debounce time to 100 milliseconds
}
}
void loop() {
for (byte i = 0; i < BUTTON_NUM; i++)
buttonArray[i].loop(); // MUST call the loop() function first
for (byte i = 0; i < BUTTON_NUM; i++) {
// get button state after debounce
int button_state = buttonArray[i].getState(); // the state after debounce
/*
Serial.print("The button ");
Serial.print(i + 1);
Serial.print(": ");
Serial.println(button_state);
*/
if (buttonArray[i].isPressed()) {
Serial.print("The button ");
Serial.print(i + 1);
Serial.println(" is pressed");
}
if (buttonArray[i].isReleased()) {
Serial.print("The button ");
Serial.print(i + 1);
Serial.println(" is released");
}
}
}
Video Tutorial
We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.
Bekijk onze video-tutorial voor een visuele begeleiding bij dit project! De video biedt extra inzichten om u te helpen de concepten beter te begrijpen en toe te passen.
