Arduino - Deursensor schakelt LED aan/uit

In een eerdere tutorial hebben we geleerd hoe u een LED inschakelt als de deur open is, en uitschakelt als de deur gesloten is. In deze tutorial leren we hoe u de LED laat schakelen (toggle) elke keer dat de deur wordt gesloten.

Hardware Benodigdheden

1	×	Arduino Uno R3
1	×	USB 2.0 kabel type A/B
1	×	Deursensor
1	×	LED Kit
1	×	LED (red)
1	×	220 ohm weerstand
1	×	Breadboard (experimenteerprint)
1	×	Jumper wires (verbindingdraadjes)
1	×	(Aanbevolen) Schroefklem Block Shield voor Arduino Uno
1	×	(Aanbevolen) Breadboard-Shield voor Arduino Uno
1	×	(Aanbevolen) Behuizing voor Arduino Uno
1	×	(Aanbevolen) Prototyping Basisplaat & Breadboard Kit voor Arduino Uno

Of u kunt de volgende kits kopen:

1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over LED en Deursensor

Als u nog niet bekend bent met LED’s en deursensoren (pinout, werking, programmeren...), raden wij aan deze tutorials te bekijken:

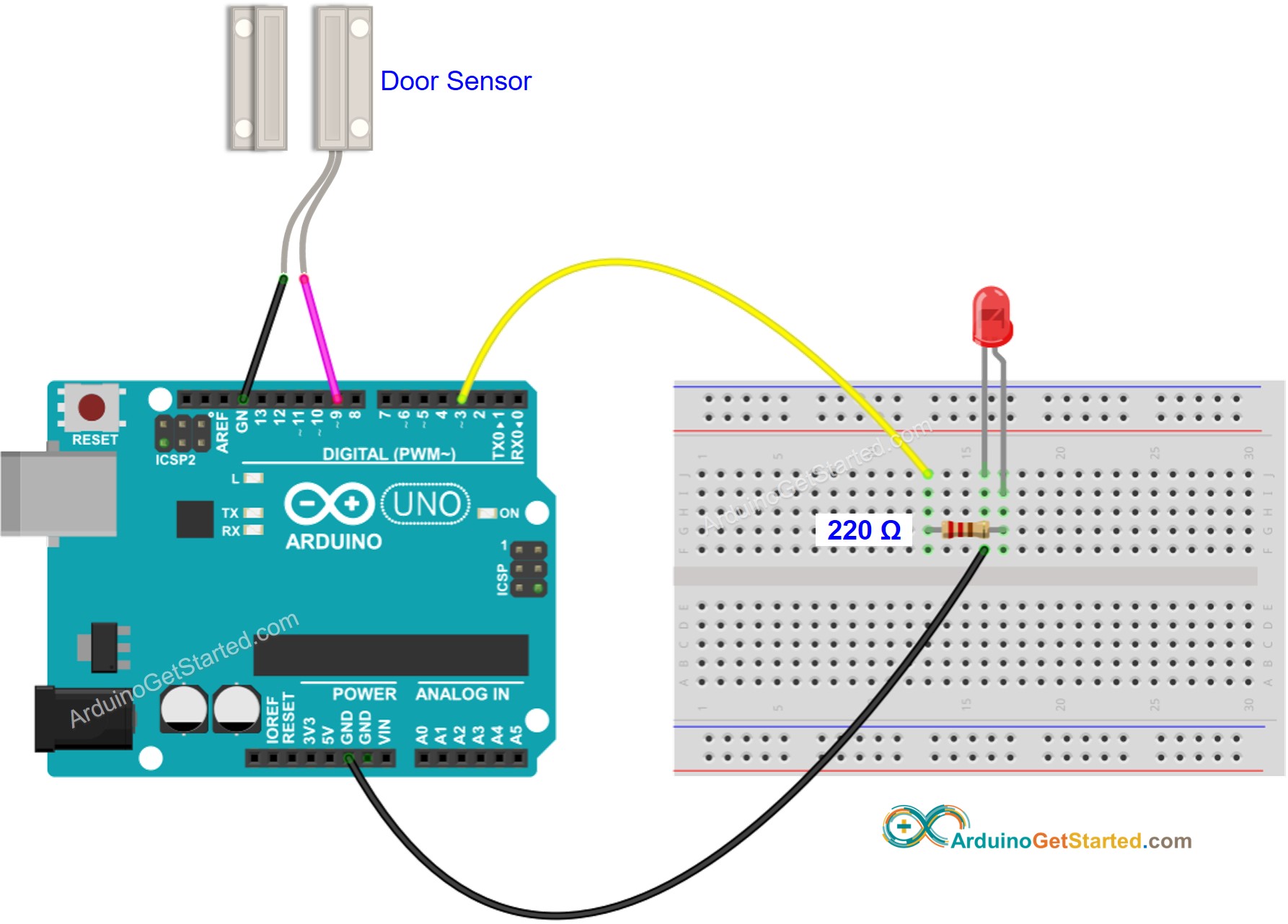

Bedradingsschema

This image is created using Fritzing. Click to enlarge image

Arduino Code - Deursensor schakelt LED aan/uit

/* * Deze Arduino code is ontwikkeld door newbiely.nl * Deze Arduino code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino/arduino-door-sensor-toggle-led */ // constants won't change const int DOOR_SENSOR_PIN = 9; // Arduino pin connected to door sensor's pin const int LED_PIN = 3; // Arduino pin connected to LED's pin // variables will change: int ledState = LOW; // the current state of LED int lastDoorState; // the previous state of door sensor int currentDoorState; // the current state of door sensor void setup() { Serial.begin(9600); // initialize serial pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); // set arduino pin to input pull-up mode pinMode(LED_PIN, OUTPUT); // set arduino pin to output mode currentDoorState = digitalRead(DOOR_SENSOR_PIN); } void loop() { lastDoorState = currentDoorState; // save the last state currentDoorState = digitalRead(DOOR_SENSOR_PIN); // read new state if (lastDoorState == HIGH && currentDoorState == LOW) { // state change: HIGH -> LOW Serial.println("The door-closing event is detected"); // toggle state of LED ledState = !ledState; // control LED arccoding to the toggled state digitalWrite(LED_PIN, ledState); } }

Snelle Stappen

Verbind de Arduino met de pc via de USB-kabel
Open de Arduino IDE, selecteer de juiste board en poort
Kopieer de bovenstaande code en open het in de Arduino IDE
Klik op de Upload-knop in de Arduino IDE om de code te uploaden naar de Arduino
Beweeg de magneet dicht bij de reed switch en daarna weer ver weg van de reed switch. Herhaal dit meerdere keren
Bekijk de verandering in de status van de LED

Code Uitleg

Lees de regel-voor-regel uitleg in de commentaarregels van de code!

In de code is ledState = !ledState gelijk aan de volgende code:

if(ledState == LOW) ledState = HIGH; else ledState = LOW;

Video Tutorial

We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.

Bekijk onze video-tutorial voor een visuele begeleiding bij dit project! De video biedt extra inzichten en helpt u stap voor stap.
